Base termal 400x300 sin enfriar de la cámara de LWIR para construir seguridad de la HVAC

Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo ENCHUFE417R
Cantidad de orden mínima 1 pieza
Precio Negotiable
Condiciones de pago LC, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 400x300 / 17μm Cuadros por segundo 25Hz/30Hz/50Hz/60Hz
NETO <30mK Rango espectral 8~14μm
Tamaño 44,5x44,5x33,6mm Peso ≤77g
Alta luz

Base termal 400x300 de la cámara de LWIR

,

Base termal de la cámara de la HVAC LWIR

Deja un mensaje
Descripción de producto

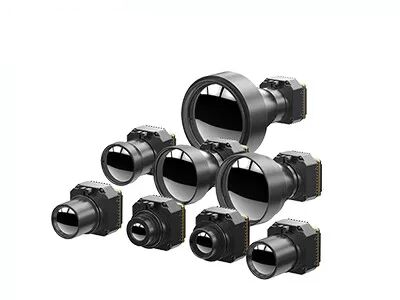

Módulo termal sin enfriar de PLUG417R



módulo termal de la cámara de 400x300 el 17μM LWIR sin enfriar con termografía industrial



Descripción de producto



La base termal de la cámara de PLUG417R utiliza el detctor infrarrojo sin enfriar de 400x300/el 17μm LWIR con una función opcional de la medida de la temperatura con la gama de la medida del ℃ -20℃~150 para la medida de la temperatura industrial o del cuerpo. Este módulo termal infrarrojo puede no sólo mide el valor de la temperatura alrededor de usted pero también exhibir la figura de la toma de imágenes térmica. Tan debe ser su mejor opción para supervisar el cambio de temperatura.





Este pequeño módulo infrarrojo de la cámara puede ser ampliamente utilizado en los usos infrarrojos de la toma de imágenes térmica tales como termografía, inspección del poder de la electricidad, construyendo la inspección etc. Es beneficioso a los clientes del OEM para el desarrollo y la integración secundarios en toda clase de toner termales y de cámaras termográficas infrarrojas.



Características principales


- NETD<30mk> - Funcionamiento estable
- Integración fácil
- Calidad y detalles claros de la imagen
- Gama de temperaturas adaptable
- Adaptabilidad ambiental fuerte



Especificaciones de producto



Modelo PLUG417R
Funcionamiento del detector del IR
Resolución 400x300
Echada del pixel el 17μm
Gama espectral los 8~14μm
NETD <30mk>
Tratamiento de la imagen
Velocidad de fotogramas 25Hz/30Hz/50Hz/60Hz
Tiempo de lanzamiento <15s>
Vídeo análogo PAL/NTSC
Vídeo de Digitaces RAW/YUV/BT656/LVDS
Componente de la extensión USB/Camerlink
Oscurecimiento de modo Linear/histograma/mezclado
Zoom digital 1~8X enfoque continuo, talla 1/8 del paso
Exhibición de imagen Color caliente/candente/pseudo negro
Dirección de la imagen Horizontalmente/verticalmente/diagonalmente tirón
Algoritmo de la imagen NUC/AGC/IDE
Especificación eléctrica
Interfaz externo estándar interfaz 50pin_HOURS
Modo de la comunicación RS232-TTL, 115200bps
Voltaje de fuente 4.5~6V
Medida de la temperatura
Gama de temperaturas de funcionamiento -10°C~50°C
Gama de temperaturas -20°C~150°C, 100°C~550°C
Exactitud de la temperatura ±2°C o los ±2% (tome el valor máximo)
SDK ARM/Windows/Linux SDK, termografía de plena pantalla
Características físicas
Dimensión (milímetros) 44.5x44.5x36.6
Peso ≤77g
Adaptación ambiental
Temperatura de la operación -40°C ~ +70°C
Temperatura de almacenamiento -45°C ~ +85°C
Humedad el 5%~95%, sin condensación
Vibración Vibración al azar 5.35grms, 3 AXIS
Choque onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6
La óptica
Lente opcional Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35m m



Usos industriales



La base termal de la cámara de PLUG417R es ampliamente utilizada en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.



Base termal 400x300 sin enfriar de la cámara de LWIR para construir seguridad de la HVAC 0



Alabanzas de clientes



Base termal 400x300 sin enfriar de la cámara de LWIR para construir seguridad de la HVAC 1



FAQ



1. Principio de funcionamiento de arsenal plano focal infrarrojo


Un arsenal de elementos fotosensibles se arregla en el detector plano focal del arsenal. Los rayos infrarrojos emitidos de infinito son reflejados en estos elementos fotosensibles del arsenal plano focal a través del sistema óptico. El detector convierte la señal ligera en una señal eléctrica y realiza la amplificación integral, muestreo, almacenador intermediario de salida y sistema de la multiplexación, y finalmente se envía al sistema de vigilancia para formar una imagen.
