xResolución | 400x300 / 17μm | Cuadros por segundo | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETO | <30mK | Rango espectral | 8~14μm |
Tamaño | 44,5x44,5x33,6mm | Peso | ≤77g |
Alta luz | Base termal linear de la cámara de LWIR,base termal de la cámara de 50Hz LWIR |

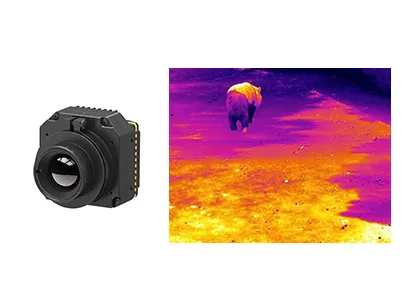

Base sin enfriar de la cámara de la toma de imágenes térmica de LWIR 400x300/el 17μm con termografía industrial
La base termal de la cámara de PLUG417R utiliza el detctor infrarrojo sin enfriar de 400x300/el 17μm LWIR con una función opcional de la medida de la temperatura con la gama de la medida del ℃ -20℃~150 para la medida de la temperatura industrial o del cuerpo. Este módulo termal infrarrojo puede no sólo mide el valor de la temperatura alrededor de usted pero también exhibir la figura de la toma de imágenes térmica. Tan debe ser su mejor opción para supervisar el cambio de temperatura.
Este pequeño módulo infrarrojo de la cámara puede ser ampliamente utilizado en los usos infrarrojos de la toma de imágenes térmica tales como termografía, inspección del poder de la electricidad, construyendo la inspección etc. Es beneficioso a los clientes del OEM para el desarrollo y la integración secundarios en toda clase de toner termales y de cámaras termográficas infrarrojas.
- NETD<30mk>
- Funcionamiento estable
- Integración fácil
- Calidad y detalles claros de la imagen
- Gama de temperaturas adaptable
- Adaptabilidad ambiental fuerte
Modelo | PLUG417R |
Funcionamiento del detector del IR | |
Resolución | 400x300 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4.5~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35m m |
La base termal de la cámara de PLUG417R es ampliamente utilizada en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. ¿Cuál es gama de DRI?
Es los medios de medir la distancia en la cual un detector infrarrojo puede producir una imagen del objetivo específico y se puede dividir en la gama de la detección, gama del reconocimiento, gama de la identificación.
D (detección): capacidad de distinguir un objeto del fondo
R (reconocimiento): capacidad de clasificar la clase de objeto (animal, humano, vehículo, barco…)
Yo (identificación): capacidad de describir el objeto en los detalles (hombre con un sombrero, un ciervo, un jeep…)
Según los criterios de Johnson, cuando la probabilidad del detalle de la blanco visible en la distancia de DRI es el 50%, la línea pares de número mínimo de la blanco es 1:3: 6 (o 1:4: 8), y el número mínimo correspondiente de pixeles es 2:6: 12 (o 2:8: 16).
Si se asume que el diámetro de la blanco es H, la longitud focal es f, el tamaño del pixel es d, y el número de línea pares es n, después la distancia de la visión L=H×f/(2n×d)
