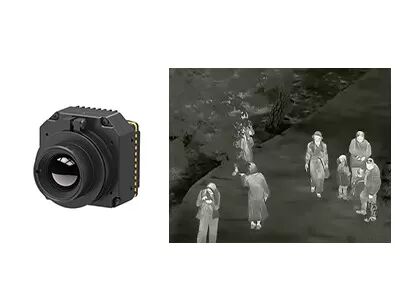

Base termal 400x300 sin enfriar el 17μM With Industrial Thermography de la cámara del OEM LWIR
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 400x300 / 17μm | Cuadros por segundo | 25Hz/30Hz/50Hz/60Hz |
---|---|---|---|
NETO | <30mK | Rango espectral | 8~14μm |
Tamaño | 44,5x44,5x33,6mm | Peso | ≤77g |
Alta luz | Base termal de la cámara del OEM LWIR,base termal de la cámara de 400x300 LWIR |
módulo termal de la cámara de 400x300 el 17μM LWIR sin enfriar con termografía industrial
La base termal de la cámara de PLUG417R utiliza el detctor infrarrojo sin enfriar de 400x300/el 17μm LWIR con una función opcional de la medida de la temperatura con la gama de la medida del ℃ -20℃~150 para la medida de la temperatura industrial o del cuerpo. Este módulo termal infrarrojo puede no sólo mide el valor de la temperatura alrededor de usted pero también exhibir la figura de la toma de imágenes térmica. Tan debe ser su mejor opción para supervisar el cambio de temperatura.
Este pequeño módulo infrarrojo de la cámara puede ser ampliamente utilizado en los usos infrarrojos de la toma de imágenes térmica tales como termografía, inspección del poder de la electricidad, construyendo la inspección etc. Es beneficioso a los clientes del OEM para el desarrollo y la integración secundarios en toda clase de toner termales y de cámaras termográficas infrarrojas.
- NETD<30mk>
- Funcionamiento estable
- Integración fácil
- Calidad y detalles claros de la imagen
- Gama de temperaturas adaptable
- Adaptabilidad ambiental fuerte
Modelo | PLUG417R |
Funcionamiento del detector del IR | |
Resolución | 400x300 |
Echada del pixel | el 17μm |
Gama espectral | los 8~14μm |
NETD | <30mk> |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
Tiempo de lanzamiento | <15s> |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656/LVDS |
Componente de la extensión | USB/Camerlink |
Oscurecimiento de modo | Linear/histograma/mezclado |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Dirección de la imagen | Horizontalmente/verticalmente/diagonalmente tirón |
Algoritmo de la imagen | NUC/AGC/IDE |
Especificación eléctrica | |
Interfaz externo estándar | interfaz 50pin_HOURS |
Modo de la comunicación | RS232-TTL, 115200bps |
Voltaje de fuente | 4.5~6V |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~50°C |
Gama de temperaturas | -20°C~150°C, 100°C~550°C |
Exactitud de la temperatura | ±2°C o los ±2% (tome el valor máximo) |
SDK | ARM/Windows/Linux SDK, termografía de plena pantalla |
Características físicas | |
Dimensión (milímetros) | 44.5x44.5x36.6 |
Peso | ≤77g |
Adaptación ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
La óptica | |
Lente opcional | Foco fijo atermal: 7.5mm/13mm/19mm/25mm/35m m |
La base termal de la cámara de PLUG417R es ampliamente utilizada en la inspección de Electric Power, visión por ordenador, seguridad constructiva y supervisión de la HVAC, aire libre, lucha contra el fuego y rescate, aplicación y rescate de ley, las cargas útiles etc. de ADAS, del UAV.
1. Clasificación de los órdenes planos focales infrarrojos
Según la cámara de enfriamiento, el arsenal plano focal infrarrojo se puede dividir en detectores refrescados y sin enfriar de la toma de imágenes térmica. El detector infrarrojo refrescado de FPA adopta principalmente la botella del Dewar/el refrigerador del comienzo rápido y la botella del Dewar/el refrigerador del ciclo de Stirling que estrangulan actualmente. Mientras que el detector termal sin enfriar de FPA IR trabaja en la temperatura ambiente. Es la base del sistema sin enfriar de la toma de imágenes térmica. Los materiales sensibles al calor mas comunes incluyen el óxido del vanadio (voz) y el silicio amorfo (uno-Si). El material del óxido del vanadio es la opción de la corriente principal en el mercado actual; tiene un coeficiente de resistencia de alta temperatura, y alta sensibilidad termal.
