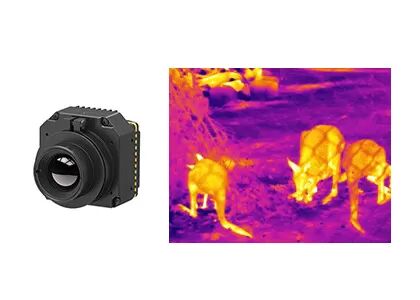

Módulo termal horizontalmente 30mK sin enfriar de la cámara de LWIR para ADAS
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | ENCHUFE417R |
| Cantidad de orden mínima | 1 pieza |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 400x300 / 17μm | Velocidad de fotogramas | 25Hz/30Hz/50Hz/60Hz |
|---|---|---|---|
| NETO | <30mK | rango espectral | los 8~14μm |
| Tamaño | 44,5x44,5x33,6mm | Peso | ≤77g |
| Resaltar | Módulo termal de la cámara de ADAS LWIR,módulo termal de la cámara de 30mK LWIR |
||
Descripción de producto
PLUG417R Módulo térmico sin enfriar
Núcleo de cámara de imagen térmica sin enfriar LWIR 400x300 / 17μm con termografía industrial
Descripción del producto
PLUG417R thermal camera core uses the 400x300 / 17μm uncooled LWIR infrared detctor with an optional temperature measurement function with measurement range from -20℃~150 ℃ for industrial or body temperature measurementEste módulo térmico infrarrojo no sólo puede medir el valor de la temperatura a su alrededor, sino también mostrar la figura de imágenes térmicas.
Este pequeño módulo de cámara infrarroja se puede utilizar ampliamente en aplicaciones de imágenes térmicas infrarrojas como termografía, inspección de energía eléctrica, inspección de edificios, etc.Es beneficioso para los clientes OEM para el desarrollo secundario e integración en todo tipo de cámaras térmicas y cámaras termográficas infrarrojas.
Principales características
- NETD < 30mk, alta sensibilidad
- Desempeño estable
- Fácil integración
- Calidad de imagen clara y detalles
- Rango de temperatura personalizable
- Una gran adaptabilidad al medio ambiente
Especificaciones del producto
| Modelo | Las condiciones de los vehículos |
| Rendimiento del detector IR | |
| Resolución | 400x300 |
| Pitch de los píxeles | 17 μm |
| Rango espectral | 8 ~ 14 μm |
| DNI de las empresas | < 30 millones de toneladas |
| Procesamiento de imágenes | |
| Tasa de fotogramas | Se aplicarán las siguientes medidas: |
| Tiempo de arranque | < 15 s |
| Video analógico | PAL/NTSC |
| Video digital | Los datos de las pruebas de detección de emisiones de gases de efecto invernadero deberán estar disponibles en el sitio web de la autoridad competente. |
| Componente de extensión | USB/Camerlink: el dispositivo de conexión de cable de la cámara |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | 1 ~ 8X Zoom continuo, tamaño de paso 1/8 |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | NUC/AGC/IDE: el nombre del operador |
| Especificación eléctrica | |
| Interfaz externa estándar | Interfaz 50pin_HRS |
| Modo de comunicación | Se trata de un sistema de transmisión de datos. |
| Válvula de alimentación | 4.5 ~ 6V |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C a 50°C |
| Rango de temperatura | -20°C a 150°C, 100°C a 550°C. Las temperaturas más bajas son las más bajas. |
| Precisión de la temperatura | ±2°C o ±2% (tomar el valor máximo) |
| El SDK | ARM/Windows/Linux SDK, termografía de pantalla completa |
| Características físicas | |
| Dimensión (mm) | 44.5x44.5x36.6 |
| Peso | ≤ 77 g |
| Adaptación al medio ambiente | |
| Temperatura de funcionamiento | -40 °C ~ +70 °C |
| Temperatura de almacenamiento | -45 °C ~ +85 °C |
| Humedad | 5% a 95%, no condensante |
| Vibración | Vibración aleatoria 5,35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Optica | |
| Lentes opcionales | Foro fijo térmico: 7,5 mm/13 mm/19 mm/25 mm/35 mm |
Aplicaciones industriales
El núcleo de cámara térmica PLUG417R se utiliza ampliamente en la inspección de energía eléctrica, visión automática, seguridad y monitoreo de edificios HVAC, al aire libre, extinción de incendios y rescate, aplicación de la ley y rescate, ADAS,Cargas útiles de UAV, etc..
Servicio estandarizado
Documentación completa: manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.
Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.
Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.
Preguntas frecuentes
1Envases metálicos
El embalaje metálico utiliza una cubierta de tubo metálico, un enfriador termoeléctrico (TEC) y un getter columnar.El TEC desempeña un papel importante en la estabilización de la temperatura de trabajo para que el detector de infrarrojos funcione a temperatura ambiente, mejorando así la capacidad de los sensores de imágenes térmicas para adaptarse a entornos extremos, como niebla intensa, lluvia y nieve, etc.
Pero la desventaja es que el coste es demasiado alto, representando más del 60% del coste total de la producción de todos los productos sin enfriar, y causa un largo ciclo de producción.Este método de embalaje es para aplicaciones de gama alta.
