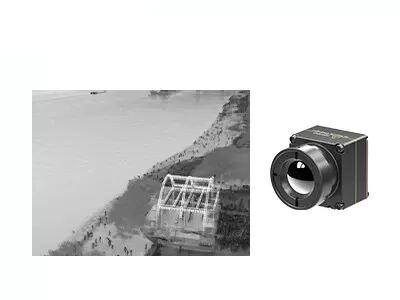

Base sin enfriar 640x512 12um de la cámara de la toma de imágenes térmica de LWIR para Forest Fire Prevention

Lugar de origen Wuhan, provincia de Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL612R favorable
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 640x512 Consumo de energía 0.7w
Rango espectral 8~14μm Echada del pixel 12 μm
NETD típico ≤40mk Cuadros por segundo 30Hz
Alta luz

Base de la cámara de la toma de imágenes térmica de LWIR

,

base de la cámara de la toma de imágenes térmica 12um

,

base sin enfriar de la cámara de 640x512 LWIR

Deja un mensaje
Descripción de producto

Base sin enfriar 640x512 12um de la cámara de la toma de imágenes térmica de LWIR para Forest Fire Prevention



Descripción de producto



Como fabricante principal de detectores infrarrojos sin enfriar refrescados y de módulos termales, la tecnología global desarrolla un tamaño minúsculo y una base infrarroja ligera iTL612R de la toma de imágenes térmica favorables, que es la versión compacta de la base infrarroja iTL612R de la cámara.



Orientado completamente para el intercambio-c (tamaño-peso-y el poder-coste), el tamaño y el peso de la favorable base infrarroja de la cámara de iTL612R ha estado ya en la vanguardia en la industria. Es la mejor opción para los clientes que tienen restringir requisitos en tamaño y peso al integrar sus propios abejones.



Proporcionando el detector infrarrojo uno mismo-desarrollado los 640×512/12μm del oblea-nivel, el grado IP67 de la protección de la lente, versión de la medida de la proyección de imagen y de la temperatura, y las diversas soluciones de SDK, el favorable módulo termal de iTL612R responde para espaciar apremios con un peso más tamaño pequeño y más ligero, alcanza una vida de batería más larga con el consumo de una energía más baja, supera problemas de la integración en el campo de los productos electrónicos de consumo, y proporciona más soluciones para los productos compactos y portátiles.



Se desarrolla especialmente para el campo del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, la ayuda humanitaria y el rescate, Forest Fire Prevention, la seguridad urbana etc.



Características principales



Acuerdo y diseño ligero
• Tamaño: 17mm×17mm×22m m (con la lente de 9.1m m)
• Peso: 13g (con la lente de 9.1m m)
• Consumo de energía tan bajo como 0.7W


Imagen clara y radiometría exacta
• Algoritmo a estrenar del proceso de la imagen: NUC/3DNR/DNS/DRC/EE
• Ayuda Windows/Linux/ARM SDK
• Ayuda medida regional, del punto y del isoterma de la temperatura


Diversos interfaces para la integración fácil
• DVP/LVDS/USB2.0 interfaces, salida de datos de imagen de RAW/YUV, control del puerto serie



Especificaciones de producto



Modelo iTL612R favorable
Funcionamiento del detector del IR
Material sensible Óxido del vanadio
Resolución 640×512
Tamaño del pixel el 12μm
Gama espectral los 8~14μm
NETD típico ≤40mk
Tratamiento de la imagen
Velocidad de fotogramas 30Hz
Tiempo de lanzamiento 5s
Vídeo de Digitaces RAW/YUV/BT656
Algoritmo de la imagen Corrección de la falta de uniformidad (NUC)
reducción del nivel de ruidos 3D (3DNR)
De-ruido (DNS)
Compresión del rango dinámico (Manual del Transportista)
Aumento de borde (EE)
Exhibición de imagen Color caliente/candente/pseudo negro
Software de la PC
ICC software Control y reproducción de vídeo de módulo
Especificaciones eléctricas
Interfaz externo estándar 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, varón)
Tablero de extensión del USB Tipo-c
Interfaz de comunicaciones RS232-TTL/USB2.0
Interfaz video de Digitaces CMOS8/USB2.0
Voltaje de fuente 4.0-5.0V V VDC
Consumo de energía típico 0.7W
Medida de la temperatura
Gama de temperaturas de funcionamiento -10°C~+50°C
Gama de la medida de la temperatura -20°C~+150°C, 0°C~550°C; Arreglo para requisitos particulares y extensión de la ayuda
Exactitud de la medida de la temperatura Mayor de ±2°C o el ±2% (@23℃±3℃)
Medida regional de la temperatura Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida
SDK Ayuda Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura
Características físicas
Tamaño (milímetros) 17×17×22 (con la lente de 9.1m m)
Peso 13g (con la lente de 9.1m m)
Adaptabilidad ambiental
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad el 5%~95%, sin condensación
Vibración 5.35grms, 3 AXIS
Choque onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6
Certificados ROHS2.0/REACH
La óptica
Lente opcional Foco fijo atermal: 9.1m m



Usos industriales


El favorable módulo de la toma de imágenes térmica de iTL612R se puede integrar en las cargas útiles del UAV y los dispositivos usables de modo que sea ampliamente utilizada en campos del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
Base sin enfriar 640x512 12um de la cámara de la toma de imágenes térmica de LWIR para Forest Fire Prevention 0

Tecnología de los sensores global


Base sin enfriar 640x512 12um de la cámara de la toma de imágenes térmica de LWIR para Forest Fire Prevention 1

Base sin enfriar 640x512 12um de la cámara de la toma de imágenes térmica de LWIR para Forest Fire Prevention 2


FAQ



1. Sobre detector infrarrojo de empaquetado del metal



El empaquetado del metal utiliza la cáscara del tubo del metal, el refrigerador termoeléctrico (TEC) y el comprador acolumnado. TEC desempeña un papel importante de estabilizar la temperatura de trabajo de modo que el detector infrarrojo trabaje en la temperatura ambiente, de tal modo mejorando la capacidad de los sensores de la toma de imágenes térmica de adaptarse a los ambientes extremos, tales como niebla pesada, lluvia y nieve etc.



Pero la desventaja es que el coste es demasiado alto, explicando más el de 60% del coste total de la producción sin enfriar entera de los productos, y causando un ciclo largo de la producción. Tal método de empaquetado está para los usos de gama alta.
