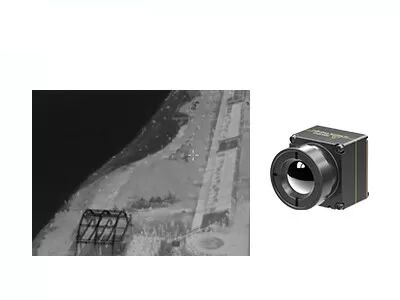

Resolución termal sin enfriar del módulo 640x512 de la cámara de las cargas útiles del UAV

Núcleo de cámara infrarroja sin enfriar de tamaño pequeño 640x512 12um para cargas útiles de UAV



Como fabricante líder de detectores infrarrojos y módulos térmicos enfriados y no enfriados, SensorMicro desarrolla un núcleo de imágenes térmicas infrarrojas iTL612R Pro de pequeño tamaño y ligero,que es la versión compacta del núcleo de cámara infrarroja iTL612R.

Completamente orientado para SWaP-C (tamaño-peso- y costo de energía), el tamaño y el peso del núcleo de cámara infrarroja iTL612R Pro ya ha estado a la vanguardia en la industria.Es la mejor opción para los clientes que tienen requisitos limitados en cuanto al tamaño y el peso al integrar sus propios drones.

Proporcionando un detector infrarrojo a nivel de oblea de 640×512/12μm desarrollado por el propio fabricante, grado de protección de la lente IP67, versión de medición de imágenes y temperatura, y varias soluciones SDK,el módulo térmico iTL612R Pro responde a las limitaciones de espacio con un tamaño más pequeño y un peso más ligero, logra una mayor duración de la batería con un menor consumo de energía, supera los problemas de integración en el campo de la electrónica de consumo y ofrece más soluciones para productos compactos y portátiles.

Es especialmente desarrollado para el campo del mantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial,Ayuda y rescate en caso de desastre, prevención de incendios forestales, seguridad urbana, etc.



Diseño compacto y ligero
• Tamaño: 17 mm × 17 mm × 22 mm (con lente de 9,1 mm)
• Peso: 13 g (con lente de 9,1 mm)
• Consumo de energía tan bajo como 0,7 W
Imagen clara y radiometría precisa
• Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE
• Soporte para Windows/Linux/ARM SDK
• Apoyar la medición de la temperatura regional, puntual e isotérmica
Diferentes interfaces para una fácil integración
• Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie



El módulo de imágenes térmicas iTL612R Pro puede integrarse en cargas útiles de UAV y dispositivos portátiles, por lo que se utiliza ampliamente en los campos deMantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda y rescate, prevención de incendios forestales, seguridad urbana, etc..

Personalización del producto: ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria

Apoyo técnico y formación in situ: proporcionar a los principales clientes la instalación práctica del sistema y la formación operativa

Innovación conjunta para nuevos productos y mercados: colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicación infrarroja


1¿Cómo funciona el microbolómetro de la matriz de plano focal sin enfriar?
Utilizando el principio del efecto térmico radiante infrarrojo, el detector infrarrojo sin enfriar convierte la energía de la radiación infrarroja en energía térmica con material de absorción infrarroja,para que la temperatura del material sensible aumenteEntonces, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.

2¿Cuál es la ventaja de un detector infrarrojo sin enfriar?
El detector de plano focal infrarrojo sin enfriar no necesita un dispositivo de ensamblaje de enfriador de Dewar integrado (IDCA) y puede funcionar a temperatura ambiente.tamaño pequeñoAunque la sensibilidad del detector de plano focal infrarrojo sin enfriar no es tan buena como la de los detectores infrarrojos enfriados, después de años de desarrollo,su rendimiento de costo ha sido obviamente mejor que el detector refrigerado, que tiene una perspectiva de aplicación más amplia.

3. Clasificación de las matrices de plano focal infrarrojos
Según el método de enfriamiento, la matriz de plano focal infrarrojo se puede dividir en detectores de imágenes térmicas enfriados y no enfriados.El detector de infrarrojos enfriado FPA adopta principalmente frasco Dewar / refrigerador de estrangulamiento de arranque rápido y frasco Dewar / refrigerador de ciclo de Stirling en la actualidadMientras que el detector de infrarrojos térmicos FPA sin enfriar funciona a temperatura ambiente. Es el núcleo del sistema de imagen térmica sin enfriar.Los materiales más comunes sensibles al calor incluyen óxido de vanadio (Vox) y silicio amorfo (a-Si)El material de óxido de vanadio es la opción principal en el mercado actual; tiene un alto coeficiente de resistencia a la temperatura y una alta sensibilidad térmica.
