Base infrarroja sin enfriar IP67 0.7W de la cámara ISO9001 para las cargas útiles del UAV
![](/images/productalert.jpg)
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.7w |
---|---|---|---|
Rango espectral | 8~14μm | Echada del pixel | 12 μm |
NETD típico | ≤40mk | Cuadros por segundo | 30Hz |
Alta luz | Base infrarroja de la cámara IP67,Base infrarroja de la cámara ISO9001,Cámara infrarroja sin enfriar de las cargas útiles del UAV |

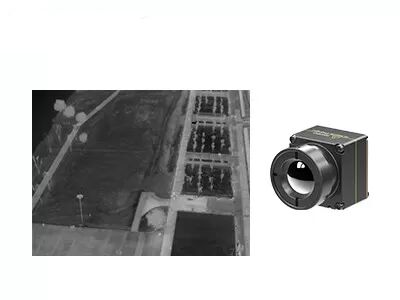

Base infrarroja sin enfriar 640x512 12um de la cámara del tamaño minúsculo para las cargas útiles del UAV
Como fabricante principal de detectores infrarrojos sin enfriar refrescados y de módulos termales, la tecnología global desarrolla un tamaño minúsculo y una base infrarroja ligera iTL612R de la toma de imágenes térmica favorables, que es la versión compacta de la base infrarroja iTL612R de la cámara.
Orientado completamente para el intercambio-c (tamaño-peso-y el poder-coste), el tamaño y el peso de la favorable base infrarroja de la cámara de iTL612R ha estado ya en la vanguardia en la industria. Es la mejor opción para los clientes que tienen restringir requisitos en tamaño y peso al integrar sus propios abejones.
Proporcionando el detector infrarrojo uno mismo-desarrollado los 640×512/12μm del oblea-nivel, el grado IP67 de la protección de la lente, versión de la medida de la proyección de imagen y de la temperatura, y las diversas soluciones de SDK, el favorable módulo termal de iTL612R responde para espaciar apremios con un peso más tamaño pequeño y más ligero, alcanza una vida de batería más larga con el consumo de una energía más baja, supera problemas de la integración en el campo de los productos electrónicos de consumo, y proporciona más soluciones para los productos compactos y portátiles.
Se desarrolla especialmente para el campo del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, la ayuda humanitaria y el rescate, Forest Fire Prevention, la seguridad urbana etc.
Acuerdo y diseño ligero
• Tamaño: 17mm×17mm×22m m (con la lente de 9.1m m)
• Peso: 13g (con la lente de 9.1m m)
• Consumo de energía tan bajo como 0.7W
Imagen clara y radiometría exacta
• Algoritmo a estrenar del proceso de la imagen: NUC/3DNR/DNS/DRC/EE
• Ayuda Windows/Linux/ARM SDK
• Ayuda medida regional, del punto y del isoterma de la temperatura
Diversos interfaces para la integración fácil
• DVP/LVDS/USB2.0 interfaces, salida de datos de imagen de RAW/YUV, control del puerto serie
Modelo | iTL612R favorable |
Funcionamiento del detector del IR | |
Material sensible | Óxido del vanadio |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | ≤40mk |
Tratamiento de la imagen | |
Velocidad de fotogramas | 30Hz |
Tiempo de lanzamiento | 5s |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) De-ruido (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificaciones eléctricas | |
Interfaz externo estándar | 30Pin_HOURS: DF40C-30DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | RS232-TTL/USB2.0 |
Interfaz video de Digitaces | CMOS8/USB2.0 |
Voltaje de fuente | 4.0-5.0V V VDC |
Consumo de energía típico | 0.7W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10°C~+50°C |
Gama de la medida de la temperatura | -20°C~+150°C, 0°C~550°C; Arreglo para requisitos particulares y extensión de la ayuda |
Exactitud de la medida de la temperatura | Mayor de ±2°C o el ±2% (@23℃±3℃) |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Ayuda Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 17×17×22 (con la lente de 9.1m m) |
Peso | 13g (con la lente de 9.1m m) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40°C~+70°C |
Temperatura de almacenamiento | -45°C~+85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
Certificados | ROHS2.0/REACH |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1m m |
El favorable módulo de la toma de imágenes térmica de iTL612R se puede integrar en las cargas útiles del UAV y los dispositivos usables de modo que sea ampliamente utilizada en campos del mantenimiento profético, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, el alivio y el rescate, Forest Fire Prevention, la seguridad urbana etc.
1. ¿Cuál es NETD?
NETD refiere “a diferencia de la temperatura equivalente del ruido”. Es una medida para como de bien un detector de la toma de imágenes térmica puede distinguir entre las diferencias muy pequeñas en la radiación termal en la imagen. NETD se está expresando típicamente en milli-Kelvin (mK). Cuanto más baja la figura de NETD es generalmente, más arriba la sensibilidad termal indica.
2. ¿Cuál es SWaP3?
SWaP3 refiere a tamaño, al peso, al poder, al funcionamiento y al precio. Indica la tendencia de tecnología de la industria infrarroja.
3. ¿Cuál es DRI?
DRI refiere generalmente distancia de detección, del reconocimiento y de la identificación de un sistema de la toma de imágenes térmica. Es un parámetro crucial para juzgar el funcionamiento del sistema de la toma de imágenes térmica.
4. Ventajas de la proyección de imagen óptica del gas
- Ahorrador de tiempo y eficiente: apoye la detección en tiempo real en grande, ubicación rápida del escape, ninguna necesidad de interrumpir la producción
- Detección de la gama larga: lejos de áreas peligrosas y complejas, prueba no destructiva sin contacto, sin fuente de radiación adicional
- Fácil analizar: proyección de imagen intuitiva, almacenamiento inmediato, análisis conveniente
- Inspección multifuncional: una variedad de gases se pueden detectar, con la función remota excelente de la medida de la temperatura
