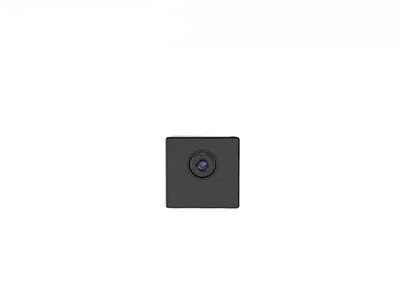

Lente termal micro sin enfriar de la base 256x192 el 12μM With 3.2m m de la cámara de LWIR
| Lugar de origen | Wuhan, provincia de Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iLC212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
| Resolución | 256x192 | Consumo de energía | 700mW |
|---|---|---|---|
| rango espectral | los 8~14μm | Paso de píxeles | 12 μm |
| NETO | ≤65mK | Velocidad de fotogramas | 25Hz/30Hz |
| Resaltar | Cámara termal 12uM de LWIR,cámara termal de la lente LWIR de 3.2m m,base termal de la cámara de 256x192 LWIR |
||
Descripción de producto
Modulo de cámara de seguridad térmica iLC212
Núcleo de cámara térmica Micro LWIR 256x192 de 12 μm sin enfriar con lente de 3,2 mm
Descripción del producto
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Orientado para SWaP-C totalmente optimizado, el módulo de cámara térmica iLC212 está especialmente diseñado para aquellos clientes que tienen requisitos estrictos sobre el tamaño,peso y coste en el ámbito de la seguridad y vigilanciaDebido a su tamaño en miniatura, peso ligero y precio muy bajo, el núcleo térmico iLC212 satisface en gran medida las demandas de bajo precio de los clientes, acorta su tiempo de desarrollo y ahorra costos para ellos.
SensorMicro se especializa en el diseño, fabricación, ventas y comercialización de detectores de imágenes térmicas y módulos infrarrojos.Podemos proporcionar a nuestros clientes una variedad de soluciones de imágenes térmicas infrarrojas que acortan el tiempo de desarrollo secundario y reducen en gran medida el costo para los clientes.
Principales características
- Aplicación SWaP-C totalmente optimizada
- Adecuado para varias cámaras térmicas de seguridad
- Una amplia gama de aplicaciones de imágenes térmicas
- Bajo consumo de energía
Especificaciones del producto
| Modelo | ILC212 |
| Rendimiento del detector IR | |
| El material | Óxido de vanadio sin enfriar |
| Resolución | 256×192 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| DNI de las empresas | Se aplicarán las siguientes medidas: |
| Procesamiento de imágenes | |
| Video digital | RAW/YUV/BT656; soporte de transmisión de vídeo USB2.0; línea de parámetros de soporte de medición de temperatura |
| Tasa de fotogramas digitales | 25 Hz/30 Hz |
| Muestra de imagen | En color negro caliente/blanco caliente/pseudo-color |
| Algoritmo de imagen | Corrección de las no uniformidades (NUC) Reducción del ruido de la imagen 3D (3DNR) Reducción del ruido 2D (DNS) Compresión de rango dinámico (DRC) EE Mejoramiento |
| Tiempo de arranque | ≤ 3 s |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, soporte para el rango de medición de temperatura Expansión y personalización |
| Precisión de la medición de la temperatura | ±3°C/±3% (tomar el valor más grande) @23°C±5°C; la distancia de medición de la temperatura es de 1,5 m |
| Medición regional de la temperatura | Apoyar cualquier medición de temperatura de área, valor máximo de área de salida, valor mínimo y valor medio |
| El SDK | Versión para Windows / Linux, Análisis de flujo de video y conversión de gris a temperatura |
| Interfaz eléctrica | |
| Interfaz externa | Conector 30pin_HRS Entrada de energía Video digital Se trata de un sistema de transmisión por cable.0 GPIO, etc. |
| Comunicación | Se trata de un sistema de transmisión por cable.0 |
| Componente de expansión | Junta de VPC |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Sistema de energía | |
| Fuente de alimentación | Las partidas de la caja de carga deberán estar equipadas con una válvula de carga. |
| Disposición del poder | Estado estacionario: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propiedad física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Hombre) Modelo de conector de apareamiento: DF40C (2.0)-30DS-0.4V (51), (HRS-Feminina) |
| Tamaño | con una anchura superior a 20 mm |
| Peso | 8.9g±0,5g (incluida la lente de 3,2 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C ≈ +70°C |
| Temperatura de almacenamiento | -45°C+85°C |
| Humedad | 5% a 95%, no condensante |
| Resistencia al impacto y a las vibraciones | Impacto: media onda senoidal, 40 g/11 ms, 3 ejes, 6 direcciones Vibración: 5,35 gramos, 3 ejes |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes | |
| Lentes opcionales | 3.2mm/F1. ¿Qué quieres decir?1, HFOV: 55,6±2,8°; Revestimiento: AR |
Aplicaciones industriales
El módulo de imágenes térmicas iLC212 se aplica en el campo de la vigilancia de la seguridad, la termografía, los dispositivos portátiles, la electrónica de vehículos, el hogar inteligente, la detección de seres vivos, etc.
Servicio estandarizado
Documentación completa: manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.
Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.
Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.
Preguntas frecuentes
1¿Qué es la radiación infrarroja?
Cuando hablamos de imágenes térmicas infrarrojas, lo primero que debemos pensar es en la radiación infrarroja (IR).Todos los objetos emiten una cierta cantidad de calor en forma de radiación infrarroja., que es invisible para nosotros, porque en todo el espectro electromagnético, el ojo desnudo sólo puede ver "luz visible".
2¿Cómo funciona la imagen térmica infrarroja?
El componente central del equipo infrarrojo es el detector térmico infrarrojo, que puede detectar de forma sensible la pequeña diferencia de temperatura de los objetos circundantes.recopila esta información de radiación del objeto y emite la información de temperatura para imágenesSi la intensidad es demasiado alta, se puede sentir como calor.
