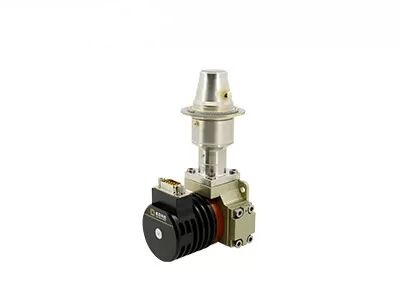

Detector infrarrojo refrigerado de superred de onda media tipo II 640x512 15 µm para conjunto de enfriador Dewar integrado

  • Mid Wave Type II Superlattice 640x512 15μm Cooled Infrared Detector for Integrated Dewar Cooler Assembly
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo C615H
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 / 15μm NETO 20 mK (F2/F4)
Rango espectral 3,7 ± 0,2 μm ~ 4,8 ± 0,2 μm Máx. Velocidad de fotogramas 100Hz
Respuesta No uniformidad ≤8% Tasa de píxeles efectiva ≥ 99,76%
Resaltar

Detectores infrarrojos refrescados 30um

,

Detectores infrarrojos 320x256 del superretículo

,

RS058 Lwir refrescó los detectores infrarrojos
Deja un mensaje
Descripción de producto
Descripción del producto

Utilizando la tecnología Superlattice Tipo-II y un diseño de criocolor lineal, el detector de infrarrojos enfriado HOT C615H proporciona una resolución de 640 × 512 a un tamaño de píxel de 15 μm.Funcionamiento de la matriz del plano focal a 150 K, mantiene un rendimiento superior con un excelente SWaP: peso de 235 g, consumo de energía de 3 W y un rápido enfriamiento de 2,5 minutos.mientras que el MTTF ≥ 25,000 horas garantiza un funcionamiento fiable a largo plazo para aplicaciones de imágenes térmicas de bajo mantenimiento.

Principales características
Diseño optimizado para SWaP
  • El tamaño del depósito: φ33 × 37,5 × 70 mm; el criocolor: φ26 × 55,8 mm, lo que permite una integración flexible.
  • Peso reducido a 235 g; consumo de energía estable a 3 W
Refrigeración rápida, arranque rápido
  • Tiempo de enfriamiento tan corto como 2,5 minutos
Duración prolongada, funcionamiento eficiente
  • MTTF ≥ 25 000 horas
Especificaciones del producto
Parámetro Especificación
Modelo C615H
Materiales sensibles T2SL
Resolución 640×512
Tamaño de los píxeles 15 μm
Respuesta espectral 3Unidad de ensayo para la fabricación de materiales para el ensayo
Técnica de las TDN Se aplicarán las siguientes medidas:
Tasa máxima de imágenes Las demás partidas
Tasa efectiva de píxeles ≥ 99,76%
No uniformidad de la respuesta ≤ 8%
Temperatura de funcionamiento -45 °C ~ +71 °C
Cuidado con el aire LS711H RS028
Tiempo de enfriamiento (23°C) ¿Qué es lo que está pasando?
Consumo máximo de energía (71°C) ¿Qué es lo que está pasando?
Consumo de energía constante (23°C) ¿Qué es lo que está pasando?
Tamaño (mm) Criocooler: φ26 x 55.8 86 x 43 x 57
Dewar: 33×37.5×70
Peso (g) - ¿Qué es eso?
Aplicaciones industriales

El detector de infrarrojos enfriado criogénicamente MWIR C615H se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica y más.

Nuestras ventajas
Suministro estable

Con una cadena de suministro estable y confiable en todo nuestro ecosistema, podemos responder rápidamente a las demandas del mercado.

Sostener la innovación

Con experiencia en la fabricación de detectores y experiencia en el apoyo a la integración de sistemas, obtenemos una visión profunda de los requisitos de rendimiento, optimizamos continuamente los diseños,y crear un círculo virtuoso: Aplicación del producto → Comentarios técnicos → Actualización del producto.

Ventaja de coste

Al gestionar toda la cadena de producción y aprovechar una fabricación eficiente y a gran escala, ofrecemos precios competitivos para una amplia gama de aplicaciones.

Preguntas frecuentes
1¿Qué es la radiación infrarroja?

Cuando se habla de imágenes térmicas infrarrojas, lo primero que se debe considerar es la radiación infrarroja (IR).Todos los objetos emiten una cierta cantidad de calor en forma de radiación infrarroja., que es invisible para nosotros porque, en todo el espectro electromagnético, el ojo desnudo sólo puede ver "luz visible".

2¿Cómo funciona una cámara térmica infrarroja?

El componente central del equipo infrarrojo es el detector térmico infrarrojo, que puede detectar de manera sensible la pequeña diferencia de temperatura de los objetos circundantes.Luego recopila esta información de radiación del objeto y emite información de temperatura para imágenesCuanto más caliente es el objeto, más radiación infrarroja produce, si la intensidad es demasiado alta, se puede sentir como calor.
