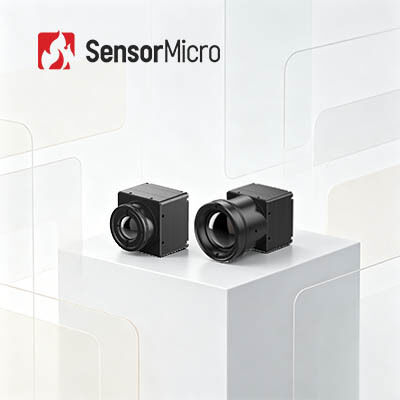

Módulo de imágenes térmicas LWIR multifuncional con resolución de 384x288 y paso de píxeles de 17 μm para un rendimiento NETD superior ≤30 mK
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA417G3 |
| Cantidad de orden mínima | 1 PEDAZO |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Paso de píxeles | 17 μm | Resolución | 384x288 |
|---|---|---|---|
| Consumo de energía | 0.65W | Rango espectral | 8~14μm |
| NETO | ≤ 30 mK | Velocidad de fotogramas | 25/30/50 Hz |
| Resaltar | Módulo termal multifuncional de LWIR,módulo termal de los detectores de 12uM Ir,Módulo 640x512 de la toma de imágenes térmica de LWIR |
||
Descripción de producto
Módulo de imágenes térmicas LWIR multifuncional con detector IR de 384x288 17μm
Descripción general del producto
COIN417G3 es un núcleo de cámara infrarroja de nivel de oblea de 384×288/17μm rentable con NETD≤30mK. Admite salida multiinterfaz USB2.0/DVP/LVDS/BT.656 y combinación de lentes personalizable. Diseñado para integración integrada de bajo consumo de energía, sirve sistemas de visión industrial, seguridad, extinción de incendios y visión ADAS con un fácil desarrollo secundario.
Potenciado por algoritmos de procesamiento de imágenes exclusivos, el núcleo de la cámara infrarroja COIN417G3 produce contornos térmicos más nítidos con menor ruido bajo diferencias sutiles de temperatura. Con compatibilidad de interfaz integral y capacidad de expansión de lentes flexible, se puede utilizar en muchos campos.
Características principales
- Funcionalidad integral, diseño rentable
• Desarrollado utilizando un detector de empaque a nivel de oblea de alto costo y rendimiento.
• Integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen. - Rendimiento excepcional, imágenes superiores
• Alta sensibilidad con un NETD típico≤30mK
• Los algoritmos de imagen de próxima generación ofrecen imágenes térmicas más claras y nítidas. - Extensión flexible, integración rápida
• Múltiples opciones de lentes ópticas disponibles para adaptarse a diversos escenarios de aplicación
• Admite interfaces de salida de imágenes USB2.0/DVP/LVDS/BT.656
• Genera datos de imagen RAW/YUV con control de puerto serie
Especificaciones del producto
| Modelo | MONEDA417G3 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 384×288 |
| Tamaño de píxel | 17 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30mK/F1.0/25℃ |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 25/30/50Hz |
| Hora de inicio | 6s |
| Vídeo analógico | PAL/NTSC |
| Vídeo Digital | CRUDO/YUV422 |
| Algoritmo de imagen | Corrección de no uniformidad (NUC) Reducción de ruido 3D (3DNR) Supresión de ruido 2D (DNS) Compresión de rango dinámico (DRC) Mejora de bordes (EE) |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | |
| Software de la CCI | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | 50 pines: DF40C-50DP-0.4V(51), (horas, macho) |
| Tablero de extensión | USB3.0/USB2.0/VPC/USB2.0 y VPC |
| Interfaz de comunicación | TTL-232/USB2.0 |
| Interfaz de vídeo digital | DVP8/DVP16/USB2.0/BT.656/LVDS |
| Voltaje de suministro | 4,5 ~ 5,5 V |
| Consumo de energía típico | 0,65W |
| Mecánico | |
| Tamaño del núcleo desnudo (mm) | 25,4 mm × 25,4 mm × 16,5 mm |
| Peso del núcleo desnudo (g) | 16,6±1 |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | Vibración aleatoria, 5,35 grms, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | |
| Lente óptica | Atérmico de enfoque fijo: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm |
| Nivel de protección | IP67 (lente frontal) |
Aplicaciones industriales
El módulo de imágenes térmicas COIN417G3 se aplica en el campo de la visión industrial, monitoreo de seguridad, extinción de incendios y rescate, exteriores, visión artificial, ADAS, etc.
Nuestras ventajas
- Documentación completa:Manuales de productos, guías de configuración y referencias de selección. Comience sin conjeturas.
- Asistencia de desarrollo y pruebas:Pruebas integradas de muestra, evaluación del rendimiento y verificación de parámetros simplificadas.
- Kit de herramientas avanzado para desarrolladores:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Soporte Técnico Remoto:Soporte 24 horas al día, 7 días a la semana: respuesta rápida y resolución oportuna para problemas críticos.
- Garantía:Piezas originales y estricto cumplimiento del proceso para restaurar un rendimiento óptimo.
Preguntas frecuentes
Ventajas de la obtención de imágenes ópticas de gas
- Ahorro de tiempo y eficiencia:admite detección en tiempo real a gran escala, localización rápida de fugas, sin necesidad de interrumpir la producción
- Detección de largo alcance:lejos de áreas peligrosas y complejas, pruebas no destructivas sin contacto, sin fuente de radiación adicional
- Fácil de analizar:imágenes intuitivas, almacenamiento instantáneo, análisis conveniente
- Inspección multifunción:Se puede detectar una variedad de gases, con una excelente función de medición remota de temperatura.
