xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
NETD | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Módulo termal infrarrojo de LWIR,módulo termal infrarrojo 640x512,Módulo termal de las cargas útiles LWIR del UAV |

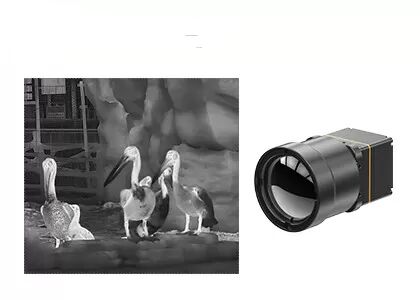

Módulo sin enfriar de la toma de imágenes térmica de LWIR 640x512 el 12μm con la lente de 25m m para el aire libre
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. Ventajas del detector infrarrojo de T2SLCooled
El tipo superretículo de II se utiliza principalmente en la fabricación de los órdenes planos focales infrarrojos de alto rendimiento de la proyección de imagen. De acuerdo con el tipo materiales del superretículo de II, los productos planos focales infrarrojos refrescados del detector tienen muchas ventajas, que tienen perspectivas de mercado amplias en diversos campos.
- Alta eficacia de quántum, alta velocidad de fotogramas, alta sensibilidad,
- Penetración fuerte, antiinterferente fuerte
- Trabajo para todo clima
- Una banda más ancha de la respuesta y una temperatura de funcionamiento más alta
- Pequeña eficacia actual, alta oscura de la detección de la onda larga/del color dual
- Alta tarifa de la detección, una mejor uniformidad, más conveniente para los dispositivos del arsenal de la área extensa
