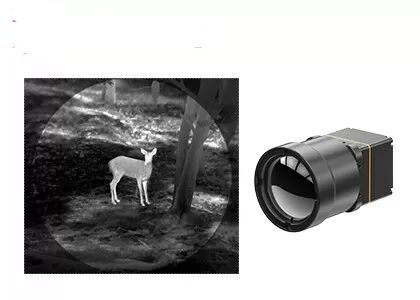

Módulo de imagen térmica LWIR con detector de infrarrojos de 1280x1024/8μm

  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
  • LWIR Thermal Imaging Module with 1280x1024/8μm Infrared Detector
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL1208
Cantidad de orden mínima 1 PEDAZO
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1280x1024 Consumo de energía 1W
Rango espectral 8~14μm Paso de píxeles 8μm
NETO ≤30mK Velocidad de fotogramas 25Hz/30Hz
Resaltar

módulo termal de los detectores de 640x512 Ir

,

Módulo de la toma de imágenes térmica de la termografía LWIR

,

módulo de la toma de imágenes térmica 12um
Deja un mensaje
Descripción de producto
Módulo de imagen térmica LWIR con detector de infrarrojos de 1280x1024/8μm
Resumen del producto

El módulo térmico iTL1208 es un producto desarrollado por SensorMicro, que integra un detector de infrarrojos sin enfriar de 1280*1024/8μm.y imágenes térmicas más detalladas.

El diseño compacto, la estructura ligera y el bajo consumo de energía de 1W hacen que el módulo térmico iTL1208 sea ideal para aplicaciones con requisitos estrictos de tamaño, peso y potencia.Los algoritmos de imagen mejorados proporcionan imágenes térmicas ultra claras.

Principales características
Diseño extremadamente ligero
  • Tamaño compacto de 22,6*22,6*34,5 mm y peso de 35,7 g (incluida la lente de 12 mm)
  • Entre los niveles de integración más altos de su clase
Alta sensibilidad, detección precisa
  • Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280*1024 para obtener imágenes con detalles finos y claras
  • NETD típica ≤ 30mK para la detección fiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
  • Varias opciones de lentes ópticas disponibles para diversos requisitos de aplicación
  • Apoya la interfaz de salida de imagen MIPI CSI
  • Salida de datos de imagen RAW y YUV con control por puerto serie/I2C
Especificaciones del producto
Modelo ITL1208
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 1280*1024
Tamaño de los píxeles 8 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 25/30 Hz
Tiempo de arranque ≤ 6 s
Video digital En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal.
Algoritmo de imagen NUC/3DNR/DNS/DRC/EE
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC Modulo de control y visualización de vídeo
Eléctrico
Interfaz externa estándar Interfaz del conector: BP04SD-34-0065-R0
Interfaz de comunicación TTL-232 / I2C
Interfaz de vídeo digital MIPI-CSI
Válvula de alimentación 4.5-5.5V
Consumo típico de energía 1W
Mecánica
Tamaño (incluida la lente) Con lente de 5 mm: 22,6 mm*22,6 mm*50 mm (diámetro exterior de la lente Φ37 mm)
Con lente de 10 mm: 22,6 mm*22,6 mm*45,3 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diámetro exterior de la lente Φ26,6 mm)
Con lente de 17 mm: 22,6 mm*22,6 mm*35,4 mm (diámetro exterior de la lente Φ27 mm)
Con lente de 25 mm: 22,6 mm*22,6 mm*44,2 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 35 mm: 22,6 mm*22,6 mm*50,9 mm (diámetro exterior de la lente Φ43,2 mm)
Peso (incluida la lente) 85.5±4.5g (con lente de 5 mm)
70.5±3.6g (con lente de 10 mm)
35.7 ± 2 g (con lente de 12 mm)
40.7±2.1g (con lente de 17 mm)
71.0±3.6g (con lente de 25 mm)
110±5,5 g (con lente de 35 mm)
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40 °C a +70 °C
Temperatura de almacenamiento -45 °C a +85 °C
Humedad 5% a 95%, sin condensar
Vibración 5.35 gramos, vibración aleatoria, 3 ejes
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces
Certificación El objetivo de la presente Directiva es:
Lentes ópticas Foro fijo Atermal: 5/10/12/17/25/35 mm
Aplicaciones industriales

El módulo de imágenes térmicas iTL1208 se aplica en varios campos, incluida la lucha contra incendios forestales, el mantenimiento de la energía, la inspección fotovoltaica, el monitoreo de seguridad, los dispositivos portátiles, los dispositivos portátiles,y más.

Perfil de la empresa

Como un fabricante líder mundial y proveedor de servicios de detectores infrarrojos, SensorMicro cuenta con años de experiencia profunda en soluciones de imágenes térmicas infrarrojas.Guided by the core philosophy of "SensorMicro" (Guido por la filosofía central de "SensorMicro"), Sense More" y impulsados por las necesidades de los usuarios, estamos dedicados a desbloquear todo el potencial de la tecnología infrarroja, entregando productos de alto rendimiento y servicios profesionales a clientes de todo el mundo.

Preguntas frecuentes
1. Resolución del detector infrarrojo

Esto se refiere al número de píxeles en las imágenes térmicas.que permite la observación y medición de objetivos más pequeños a distancias más largasLas resoluciones típicas de imágenes térmicas infrarrojas van desde 256x192, 384x288, 640x512, 800x600, 1024x768, hasta 1280x1024.

2Campo de visión (FOV)

El campo de visión (FOV) se refiere al campo de visión bidimensional del espacio del objeto observado por el sistema óptico de una imagen térmica infrarroja.Suponiendo que el tamaño de la matriz de detectores sea A*B, el tamaño de los píxeles es d y la distancia focal de la lente es f, entonces el ángulo horizontal de FOV θ=2*acrtan (A*d/2f).el campo de visión solo cambia con la distancia focal del sistema óptico: una distancia focal más larga da como resultado un campo de visión más estrecho, mientras que una distancia focal más corta proporciona un campo de visión más amplio.
