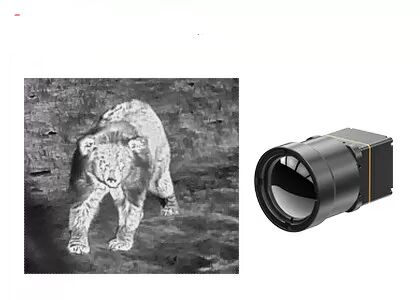

Núcleo de cámara de imagen térmica LWIR sin enfriar con resolución de 1280x1024 y tono de píxeles de 12μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA1212 |
| Cantidad de orden mínima | 1 PEDAZO |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Consumo de energía | 1.0W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETO | ≤40mK/F1.0/25℃ | Velocidad de fotogramas | 30Hz |
| Resaltar | base del Ir de la toma de imágenes térmica 640x512,base del Ir de la toma de imágenes térmica 12uM,Base termal sin enfriar del detector LWIR |
||
Descripción de producto
Círculo de cámara de imágenes térmicas LWIR sin enfriamiento ultraclaro 1280x1024 12μm
Resumen del producto
El núcleo de la cámara infrarroja COIN1212 cuenta con un detector infrarrojo de 1280×1024/12μm de megapixeles, integrado con circuitos avanzados de procesamiento de señales y algoritmos de imágenes.Soporta protocolos de comunicación serie convencionales y ofrece varias interfaces de salida de vídeo con una amplia gama de opciones de lentes ópticasCapaz de detectar rápidamente los puntos calientes y proporcionar imágenes térmicas claras, agiliza significativamente el desarrollo secundario.Esto proporciona una solución de integración de imágenes térmicas todo en uno para aplicaciones en el monitoreo de infraestructuras clave, fabricación de gama alta, transporte inteligente, investigación científica y otras aplicaciones de imágenes térmicas de gama alta.
Principales características
- Imágenes de alta definición, detección precisa:La resolución de 1280×1024/12μm megapixeles permite una imagen HD de amplio campo de visión y largo alcance.
- Completo y rentable:Construido con un detector de infrarrojos de gran formato de gran formato integrado con algoritmos avanzados de procesamiento de imágenes para mejorar la claridad de la imagen y la calidad visual.
- Integración rápida, desarrollo acelerado:Soporta múltiples interfaces de salida de imagen, incluidos DVP y BT.1120. Saca datos de imagen RAW/YUV con control de puerto serie.
Especificaciones del producto
| Modelo | el número de la moneda |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 1280×1024 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | La temperatura máxima de la muestra es de 40 mK/F1.0/25°C |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 30 Hz |
| Tiempo de arranque | 6s |
| Video analógico | / |
| Video digital | El contenido de la sustancia |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) Supresión del ruido 2D (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | Software ICC - Control del módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | 50 pin: DF40C-50DP-0.4V ((51), (HRS, Hombre) |
| Junta de extensión | Es el USB3.0 |
| Interfaz de comunicación | TTL-232 (en inglés) |
| Interfaz de vídeo digital | DVP16/BT.1120/MIPI: el número de unidades de producción y el número de unidades de producción. |
| Válvula de alimentación | 4.5 ~ 5.5V |
| Consumo típico de energía | 1.0W |
| Mecánica | |
| Tamaño del núcleo desnudo ((mm) | 14 mm/19 mm/25 mm: 25,4 mm × 25,4 mm × 19,3 mm 35 mm/50 mm/100 m: 35,4 mm × 35,4 mm × 17,8 mm |
| Peso del núcleo desnudo (g) | 14 mm/19 mm/25 mm: 19,7 ± 1 g 35 mm/50 mm/100 m: 32,5 ± 1 g |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | |
| Lentes ópticas | Foro fijo térmico: 14 mm/19 mm/25 mm/35 mm/50 mm/100 mm |
| Nivel de protección | IP67 (objetivo delantero) |
Aplicaciones industriales
El módulo de imágenes térmicas COIN1212 se aplica en el campo de la supervisión de infraestructuras clave, la fabricación de alta gama, la inspección industrial, la investigación científica, etc.
Capacidad de producción
Tecnologías de detección de infrarrojos internas
- Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
- Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
- Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm
Capacidad de producción y ventajas
- 6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
- 30Instalación de fabricación de semiconductores de 1000 m2
- 20,000 m2 de superficie de las salas limpias
Preguntas frecuentes
1Resolución espacial
Como indicador de la claridad de la imagen térmica, muestra la capacidad de resolver la forma espacial del objetivo y generalmente se expresa en mrad (miliradianos).
La resolución espacial es una medida del objeto más pequeño que puede ser resuelto por el sensor, o el área del suelo fotografiada para el campo de visión instantáneo (IFOV) del sensor.El IFOV se ve afectado por el tamaño del elemento de detección individual, d y la distancia focal de la lente, f. Esto es iFOV = d / f.
Para una distancia dada, el menor valor de resolución espacial es, el objetivo más pequeño y los detalles más ricos se pueden ver.Cuanto mayor sea el alcance, más se detectará..
