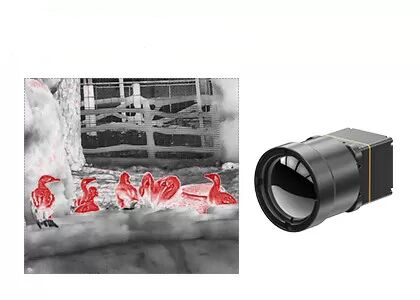

Módulo de imágenes térmicas LWIR sin enfriar de 640x512 12 μm con lente de 25 mm para exteriores

El módulo térmico TWIN612 es un nuevo producto desarrollado por SensorMicro.el módulo térmico TWIN612 podría presentar más claro, una imagen más nítida y detallada.

Con un rango de medición de temperatura de -20°C~150°C/0~550°C, una precisión de ±2°C o ±2% y una frecuencia de fotogramas de hasta 30Hz, el módulo térmico garantiza una imagen térmica suave y una medición precisa de la temperatura.

El módulo térmico TWIN612 tiene las ventajas de un diseño compacto, una estructura de peso ligero y un consumo de energía tan bajo como 0.8w.el módulo térmico TWIN612 presenta imágenes más estables y una temperatura precisa.

El proceso de envasado cerámico es similar al de envasado metálico, que es una tecnología madura de envasado con detector de infrarrojos.el volumen y el peso del detector envasado se reducirán en gran medidaPor lo tanto, el módulo térmico TWIN612 podría aplicarse a industrias que tienen requisitos estrictos sobre tamaño, peso y consumo de energía.

- Mini Tamaño: 25.4 mm × 25.4 mm × 35 mm
- Peso ligero: 25 g.
- NETD típico < 40mk
- Imagen térmica nítida y clara
- Consumo típico de energía tan bajo como 0,8 W


El módulo de imágenes térmicas TWIN612/R se aplica al campo de la termografía, el monitoreo de seguridad, las cargas útiles de los UAV, los robots, el hardware inteligente, ADAS, la lucha contra incendios y el rescate


1. Rango de la DRI

Es un medio para medir la distancia a la que un detector infrarrojo puede producir una imagen de un objetivo específico y puede dividirse en rango de detección, rango de reconocimiento, rango de identificación.

D (Detección): capacidad para distinguir un objeto del fondo
R (Reconocimiento): capacidad para clasificar la clase del objeto (animal, humano, vehículo, barco...)
I (Identificación): capacidad para describir el objeto en detalle (un hombre con sombrero, un ciervo, un Jeep...)

Según los criterios de Johnson, cuando la probabilidad de que el detalle del objetivo sea visible a la distancia DRI es del 50%, los pares mínimos de líneas numéricas del objetivo son 1:3:6 (o 1:4:8), y el número mínimo de píxeles correspondiente es 2:612 (o 2:816), también se ha dicho:

Suponiendo que el diámetro del objetivo es H, la distancia focal es f, el tamaño de los píxeles es d y el número de pares de líneas es n, entonces la distancia de visión L=H×f/(2n×d)
