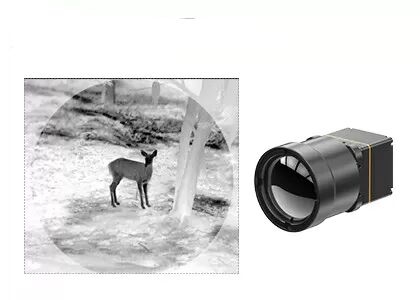

Base clara de la cámara de la toma de imágenes térmica LWIR con 640x512 el 12μM Infrared Detectors
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
NETD | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Base de la cámara de la toma de imágenes térmica LWIR,640x512 base de la cámara de los detectores LWIR,base termal de la cámara de los detectores 12uM |
Módulo de la toma de imágenes térmica de LWIR con aire libre de 640x512 el 12μM Infrared Detectors For
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. Principio de funcionamiento de proyección de imagen óptica del gas
La proyección de imagen óptica del gas es una clase de tecnología infrarroja que podría considerar los gases industriales invisibles.
Todos los objetos en la naturaleza cuya temperatura es más alta que absoluta ponen a cero (- 273.15°C) puede emitir la radiación infrarroja. La intensidad de la radiación infrarroja depende de la temperatura de la blanco. La cámara termal infrarroja convierte la radiación infrarroja invisible en imágenes infrarrojas visibles según la diferencia de la temperatura o la diferencia de la radiación entre la blanco y el fondo o entre las diversas partes de la blanco.
Después de absorber la radiación infrarroja en las longitudes de onda específicas, la diferencia de la radiación infrarroja causará entre el gas y el fondo.
El detector infrarrojo de la detección de escape del gas con el filtro de banda estrecha incorporado recibe solamente la banda infrarroja cerca del límite de absorción de infrarrojo del gas, y puede convertir el gas en imágenes infrarrojas visibles con la diferencia de la radiación entre el gas y el fondo.
La cámara óptica de la proyección de imagen del gas puede detectar rápidamente el gas sin temporalmente la detención de la cadena de producción identificando la diferencia de la radiación infrarroja entre el gas y el fondo y visualizando el gas si existe la salida, y localiza exactamente la fuente de la salida.
