base de 640x512 el 12µM Uncooled Thermal Camera para la observación de la fauna
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | Base termal de la observación de la fauna,Base termal sin enfriar de la cámara 12uM,Base de la cámara de la fauna LWIR |

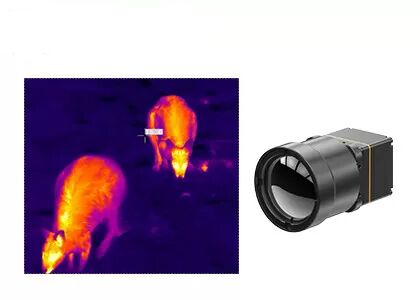

Base sin enfriar de la cámara la termal de 640x512 el 12µm para la observación de la fauna

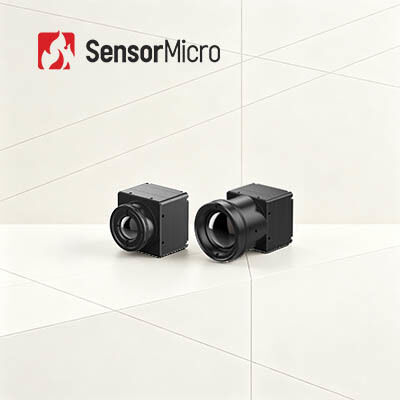

El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. La base infrarroja los 640x512/12µm sin enfriar de la cámara es un sensor de alto rendimiento de la toma de imágenes térmica diseñado para el uso en sistemas infrarrojos avanzados de la proyección de imagen. Se construye usando la tecnología sin enfriar del microbolometer, que hace altamente sensible a la radiación termal en el espectro de onda larga del infrarrojo (LWIR).
Las características de base de la cámara un arsenal del pixel 640x512 con una echada del pixel del 12µm, que permite proyección de imagen de alta resolución en un factor de forma compacto. La base de la cámara se diseña para actuar en una amplia gama de ambientes, con una sensibilidad de temperatura de <40mk and="" a="" dynamic="" range="" of="" up="" to="" 14="" bits="">
Esta base de la cámara es ideal para el uso en una variedad de usos, incluyendo seguridad y vigilancia, inspección industrial, y proyección de imagen médica. Su tamaño compacto y capacidades de alta resolución de la proyección de imagen hacen particularmente bien adaptado para el uso en dispositivos de bolsillo, los vehículos aéreos sin tripulación (UAVs), y otras plataformas móviles.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. Las diferencias en longitud focal
Cuanto más pequeña la longitud focal es, cuanto más ancha la gama del visor consigue, y más ancho es el campo visual de la imagen capturada es. Tan más escenas pueden ser capturadas, pero la escena es muy pequeña en la imagen.
Cuanto más grande la longitud focal es, cuanto más estrecha la gama del visor consigue, y más pequeño es el campo visual de la imagen capturada es. Menos escenas pueden ser capturadas tan, pero la proporción de la escena en la imagen es muy grande.
Módulos infrarrojos de la cámara desarrollados por la gran variedad de la oferta del equipo de GSTiR de tipos de la lente, tales como lente del foco fijo, zoom, lente motorizada etc.
2. ¿Cómo elegir el módulo termal conveniente para su uso?
Al elegir un módulo conveniente de la toma de imágenes térmica para sus productos, usted necesita considerar muchos aspectos, tales como resolución, velocidad de fotogramas, campo visual, gama, gama espectral etc. Por lo tanto, la selección del módulo apropiado de la toma de imágenes térmica es la llave a asegurar las imágenes de alta calidad y los resultados exactos. Entre estos aspectos, la resolución es uno de los factores más críticos.
