módulo termal sin enfriar 640x512 el 12μM For Outdoor Detection de la lente LWIR de 25m m
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | módulo termal de la lente de 25m m,Módulo termal al aire libre de la detección LWIR,Base termal de la cámara de la detección |

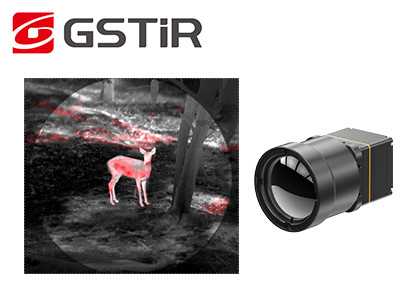

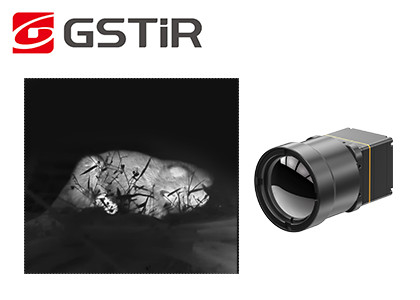

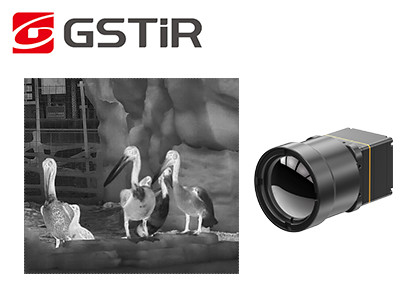

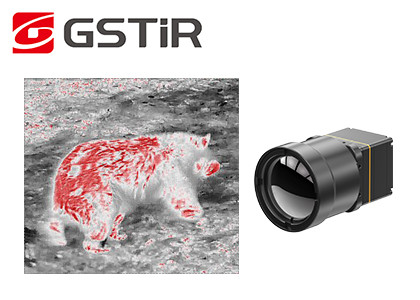

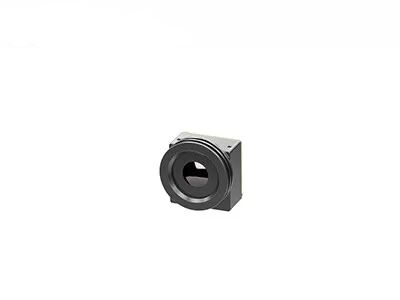

Módulo termal sin enfriar de LWIR: 640x512 el 12μm, lente de 25m m para la detección al aire libre
El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global.
La base infrarroja los 640x512/12µm sin enfriar de la cámara es un dispositivo de toma de imágenes térmica de alto rendimiento que ofrece capacidades avanzadas de la proyección de imagen y sensibilidad excepcional a la radiación termal. Construido usando tecnología sin enfriar avanzada del microbolometer, esta base de la cámara entrega calidad superior y el detalle de la imagen comparados a los sensores convencionales de la toma de imágenes térmica.
Con un arsenal del pixel 640x512 y una echada del pixel del 12µm, esta base de la cámara provee de proyección de imagen ultraalta de la resolución y de sensibilidad de temperatura excepcional, una sensibilidad de menos de 50 mk. También entrega un amplio rango dinámico hasta 14 pedazos, asegurando exactitud excepcional en una gama de diversas condiciones.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. ¿Cuál es cámara infrarroja?
El sistema infrarrojo de la toma de imágenes térmica utiliza los detectores infrarrojos para detectar la radiación infrarroja, y los convierte a las señales eléctricas que entonces se amplifican, procesadas a una imagen exhibida.
2. Principio de base de la cámara infrarroja
La tecnología de toma de imágenes térmica es una clase de detección pasiva, sin contacto y tecnología del reconocimiento. Tiene dos funciones principales:
- Termografía: medida de la temperatura y detección de falta sin contacto
- Visión nocturna: fácilmente detectar e identificar la blanco en oscuridad total
