LWIR 640x512 sin enfriar el 12μM Thermal Imaging Module para la visión nocturna personal
Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 | Consumo de energía | 0.8W |
---|---|---|---|
Gama espectral | los 8~14μm | Echada del pixel | el 12μm |
Netd | <40mK | Velocidad de fotogramas | 25Hz/30Hz |
Alta luz | módulo termal de 12uM LWIR,Módulo termal de la visión nocturna LWIR,Módulo sin enfriar 12uM de la toma de imágenes térmica |
LWIR 640x512 sin enfriar el 12μM Thermal Imaging Module para la visión nocturna personal

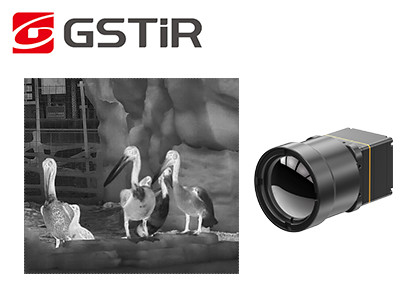

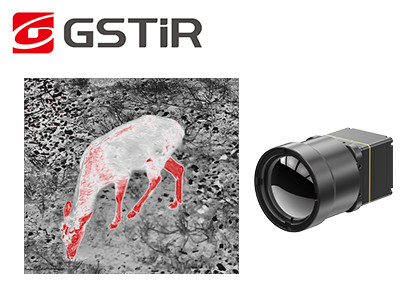

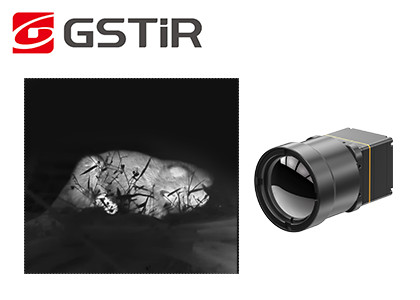

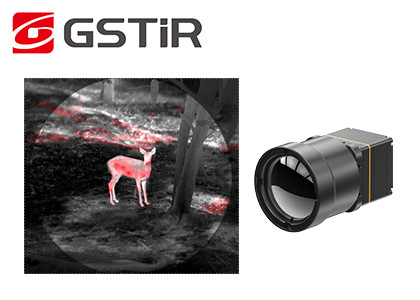

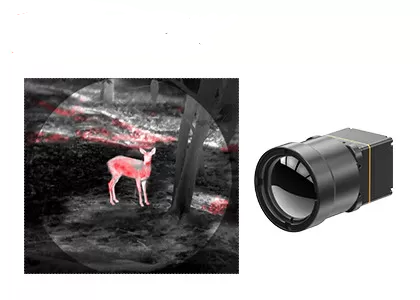

El módulo termal TWIN612 es un nuevo producto de la llegada desarrollado por tecnología de los sensores global. Integra el detector infrarrojo sin enfriar del paquete de cerámica de los 640×512/12µm. Con NETD<40mk típico, el módulo termal TWIN612 podía presentar una imagen más clara, más aguda y más detallada.
Con la gama de la medida de la temperatura de -20℃~150℃/0~550℃, la exactitud de ±2℃ o el ±2% y la velocidad de fotogramas hasta 30Hz, el módulo termal garantiza imagen termal lisa y la medida exacta de la temperatura.
El módulo termal TWIN612 tiene las ventajas del diseño compacto, de la estructura ligera y del consumo de energía tan bajo como 0.8w. Con algoritmos de la imagen y la función aumentados de la medida de la temperatura, el módulo termal TWIN612 presenta imágenes más estables y temperatura exacta.
El proceso de empaquetado de cerámica es similar al metal que empaqueta, que es una tecnología de envasado infrarroja madura del detector. Comparado con el metal que empaqueta, el volumen y el peso del detector embalado serán reducidos grandemente. Así, el módulo termal TWIN612 se podría aplicar a las industrias que tienen requisitos estrictos en el consumo del tamaño, del peso y de energía.
- Mini Size: 25.4mm×25.4mm×35m m
- Peso ligero: 25g
- NETD típico<40mk>
- agudo, toma de imágenes térmica clara
- Consumo de energía típico tan bajo como 0.8W
Modelo | TWIN612/R |
Funcionamiento del detector del IR | |
Resolución | 640×512 |
Tamaño del pixel | el 12μm |
Gama espectral | los 8~14μm |
NETD típico | <40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 6s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | YUV/BT.656/LVDS/USB2.0 |
Exhibición de imagen | 11 en total (candente/lava/Ironbow/aguamarina/hierro/médico caliente/ártico/arco iris 1/arco iris 2/candentes/calientes negros) |
Algoritmo de la imagen | NUC/3D/2D/DRC/EE |
Especificaciones eléctricas | |
Interfaz externo estándar | 50pin_HOURS |
Interfaz de comunicaciones | RS232/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.8W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ |
Exactitud de la medida de la temperatura | Mayor de ±2℃ o el ±2% |
SDK | Windows/Linux; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Dimensión (milímetros) | 25.4×25.4×35 (sin la lente) |
Peso | 25g (sin la lente) |
Adaptabilidad ambiental | |
Temperatura de funcionamiento | -40℃~+70℃ |
Temperatura de almacenamiento | -45℃~+85℃ |
Humedad | el 5%~95%, sin condensación |
Vibración | 5.35grms, 3 AXIS |
Choque | Media onda sinusoidal, 40g/11ms, 3 AXIS, dirección 6 |
La óptica | |
Lente opcional | Atermal fijo: 13m m |
El módulo de la toma de imágenes térmica de TWIN612/R se aplica al campo de la termografía, de la supervisión de seguridad, de las cargas útiles del UAV, de los robots, del hardware inteligente, de ADAS, de la lucha contra el fuego y del rescate
1. ¿Cuál es un módulo termal?
Un módulo termal es un dispositivo que contiene un detector infrarrojo y la electrónica asociada necesarios para procesar las señales del detector. El propósito de un módulo termal es proporcionar una solución completa, integrada para los usos de la toma de imágenes térmica.
Un módulo termal incluye típicamente un sensor de la toma de imágenes térmica, un microprocesador del tratamiento de la imagen, y otros componentes tales como una lente, un obturador, y un interfaz de la transmisión de datos. El sensor de la toma de imágenes térmica puede ser un detector infrarrojo sin enfriar o refrescado, dependiendo del nivel deseado de sensibilidad. El microprocesador del tratamiento de la imagen realiza diversas funciones del tratamiento de la imagen, tales como reducción del nivel de ruidos y aumento de imagen, y puede proporcionar características adicionales tales como medida de la temperatura.
Los módulos termales son de uso frecuente en los usos donde la toma de imágenes térmica de alta calidad se requiere, por ejemplo en diagnóstico médico, inspección industrial, y los sistemas de seguridad. Pueden ser integrados en los diversos dispositivos, tales como cámaras termales del PDA, módulos de la toma de imágenes térmica para los abejones, y sistemas automotrices integrados de la visión nocturna.
Proporcionando una solución integrada, los módulos termales pueden simplificar el proceso de desarrollar y de fabricar productos de la toma de imágenes térmica, así como mejoran su funcionamiento y confiabilidad.
