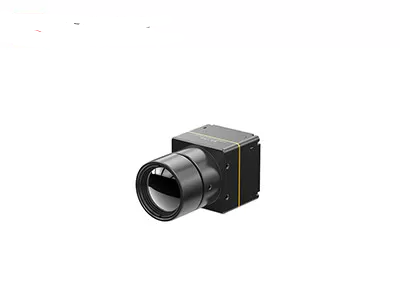

Módulo de imagen térmica sin enfriar LWIR 640x512/12μm con alta sensibilidad térmica
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | MONEDA612RG2 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0.65W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETO | ≤25mK/F1.0/25℃ | Velocidad de fotogramas | 25Hz/30Hz |
| Resaltar | Módulo de Cámara de Alta Sensibilidad Térmica,Módulo Térmico No Refrigerado LWIR de 640x512,Módulo de Imagen Térmica de 12 µm |
||
Descripción de producto

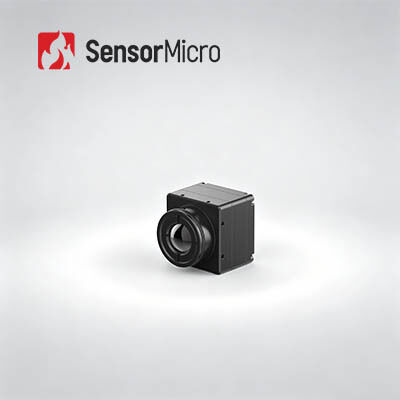

Módulo de imagen térmica no refrigerado LWIR 640x512/12 µm con alta sensibilidad térmica
Descripción del producto
El núcleo de cámara de medición de temperatura infrarroja de alta precisión COIN612RG2 utiliza el avanzado detector infrarrojo ApexCore 640*512/12 µm, que presenta dimensiones ultracompactas y un consumo de energía ultrabajo. Equipado con tecnología profesional de procesamiento de señales y algoritmos maduros de medición de temperatura, ofrece monitoreo de temperatura en tiempo real, estable y preciso con una precisión de medición de ±2 °C o ±2 %. Admite protocolos de comunicación serial convencionales, diversas interfaces de salida de video que incluyen USB2.0, DVP, LVDS y BT.656, y una amplia gama de lentes ópticas personalizables, este módulo reduce significativamente la barrera para el desarrollo secundario.
Características principales
- Funcionalidad integral, diseño rentable: Desarrollado con detector infrarrojo de nivel de oblea ApexCore con NETD ≤ 25 mK; combina FPA de uso generalizado con algoritmos avanzados de procesamiento de imágenes para mejorar la calidad de la imagen; precisión de medición de temperatura de hasta ±2 °C o ±2 %, compatible con rangos de -20 °C a 150 °C y 100 °C a 550 °C, con extensiones personalizables
- Compacto y ligero, alta eficiencia con bajo consumo de energía: Dimensiones: 25,4*25,4*15,7 mm; Peso: 15±1 g; Consumo de energía: ≤ 0,65 W
- Múltiples configuraciones, integración rápida: Lentes ópticas opcionales para satisfacer diversos requisitos de aplicación; admite interfaces de salida de imagen USB2.0/DVP/LVDS/BT.656; salida de datos de imagen RAW/YUV/TMP con control de puerto serial
Especificaciones técnicas
| Modelo | COIN612RG2 |
|---|---|
| Indicadores de detector IR |
Material sensible: VOx Resolución: 640*512 Tamaño de píxel: 12 µm Respuesta espectral: 8 µm ~ 14 µm NETD típico: ≤25mK/F1.0/25℃ |
| Procesamiento de imagen |
Frecuencia de fotogramas digital: 25/30 Hz Tiempo de inicio: 6 s Video analógico: PAL/NTSC Video digital: RAW/YUV422/TMP Algoritmo de imagen: Corrección de no uniformidad (NUC), Reducción de ruido 3D (3DNR), Supresión de ruido 2D (DNS), Compresión de rango dinámico (DRC), Mejora de bordes (EE) Visualización de imagen: 10 tipos (Blanco caliente/Lava/Rojo hierro/Hierro caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro caliente) |
| Eléctrico |
Interfaz externa estándar: 50 pines: DF40C-50DP-0.4V(51), (HRS, macho) Placa de expansión USB: USB3.0/USB2.0/VPC/USB2.0&VPC Interfaz de comunicación: TTL-232/USB2.0 Interfaz de video digital: DVP8/DVP16/USB2.0/BT.656/LVDS Voltaje de suministro: 4,5~5,5 V Consumo de energía típico: 0,65 W |
| Medición de temperatura |
Temperatura de funcionamiento: -10℃~+50℃ Rango de medición de temperatura: -20℃~150℃, 100℃~550℃; Admite personalización y expansión Precisión de medición de temperatura: ±2 °C o ±2 % (el que sea mayor) Medición de temperatura parcial: Admite la salida del valor máximo, mínimo y promedio de las áreas de medición de temperatura SDK: Android/Windows/Linux; Logra análisis de flujo de video y conversión de gris a temperatura |
| Mecánico |
Tamaño del núcleo desnudo: 25,4*25,4*15,7 mm Peso del núcleo desnudo: 15±1 g |
| Adaptabilidad ambiental |
Temperatura de funcionamiento: -40℃~+70℃ Temperatura de almacenamiento: -45℃~+85℃ Humedad: 5%~95%, sin condensación Vibración: 5,35 grms, vibración aleatoria, 3 ejes Impacto: Onda semisinusoidal, 40 g/11 ms, dirección de impacto 3 ejes, 6 direcciones Certificación: ROHS2.0/REACH |
| Lente óptica |
Lente óptica: Enfoque fijo atérmico: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 m/35 mm Nivel de protección: IP67 (lente frontal) |
Aplicaciones industriales
El módulo de imagen térmica se aplica en termografía, visión industrial, lucha contra incendios y rescate, vigilancia de seguridad, observación al aire libre, visión artificial, electrónica de consumo y campos relacionados.
Servicios personalizados
- Personalización del producto: Ajustar configuraciones y adaptar algoritmos para cumplir con los requisitos específicos de la industria
- Soporte técnico y capacitación in situ: Proporcionar a los clientes principales capacitación práctica sobre configuración y operación del sistema
- Innovación conjunta para nuevos productos y mercados: Colaborar con los clientes para co-desarrollar soluciones innovadoras de aplicaciones infrarrojas
Preguntas frecuentes
1. ¿Se puede utilizar la tecnología infrarroja para ahorrar energía?
Sí, la tecnología infrarroja se puede utilizar para ahorrar energía. Los sensores infrarrojos pueden detectar la presencia o el movimiento de personas en una habitación, lo que permite el control automático de los sistemas de iluminación, calefacción y refrigeración. Esto ayuda a minimizar el consumo de energía al operar solo cuando es necesario.
2. ¿Cómo funciona la imagen térmica?
La imagen térmica funciona utilizando una cámara especial que detecta la radiación infrarroja. La cámara mide la intensidad de la radiación emitida por los objetos y asigna diferentes colores o valores de escala de grises para representar diferentes temperaturas. Estas variaciones de temperatura se muestran luego como una imagen para su observación y análisis.
3. ¿Cuáles son las aplicaciones de la imagen térmica?
La imagen térmica tiene diversas aplicaciones en diferentes industrias. Se utiliza comúnmente en inspecciones eléctricas, inspecciones de edificios y viviendas, vigilancia y seguridad, lucha contra incendios, diagnósticos médicos, inspecciones industriales y observación de la vida silvestre.
