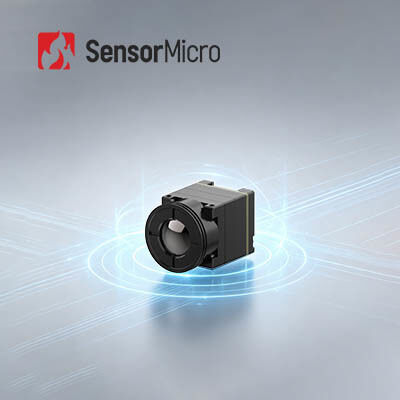

Módulo de imágenes térmicas con resolución de 640x512, consumo de energía ultrabajo y tamaño compacto para dispositivos portátiles
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | COIN612R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 12μm | Precisión de temperatura | ±3℃ o ±3% |
|---|---|---|---|
| NETD típico | ≤40mK | Rango de temperatura | -20 ℃ ~ + 550 ℃ (Personalizable) |
| Rango espectral | 8~14μm | Tamaño | 25,4×25,4×27,4 (con lente de 9,1 mm) |
| Resaltar | módulo de la toma de imágenes térmica 650x512,Módulo de la toma de imágenes térmica de las cargas útiles del UAV,Cámara termal del abejón integrado |
||
Descripción de producto
650x512 Módulo de imagen térmica integrado en dispositivos portátiles de visión nocturna
Resumen del producto
Diseñado para dispositivos de imagen térmica portátiles, el núcleo de la cámara infrarroja iTL612 PLUS sobresale en la optimización SWaP extrema.2 mm y un peso ultraligero de 13.7±0.5g (con lente estándar de 9.1mm), minimiza la carga estructural de los dispositivos finales. El consumo de energía ultra bajo líder en la industria de 0.65W reduce eficazmente el consumo de energía del equipo,apoyo a una operación de larga duraciónA pesar de su tamaño compacto, adopta el detector de alta precisión ApexCore 640×512/12μm y algoritmos de imagen actualizados, conservando una alta sensibilidad térmica ≤25mK y una calidad de imagen ultra clara.Su diseño altamente integrado y su amplia compatibilidad lo convierten en el componente central ideal para sistemas de imágenes térmicas ligeros, dispositivos portátiles de visión nocturna y equipos de detección miniaturizados.
Principales características
Una ligereza sin igual y una carga mínima
- Tamaño de ultra-miniatura: 17.3 × 17.3 × 24.2 mm (incluida la lente de 9.1 mm)
- Peso ultraligero: 13,7 ± 0,5 g (incluida la lente de 9,1 mm)
- Consumo de energía muy bajo: tan bajo como 0,65 W
Impulsado por ApexCore, más sensible y más claro
- Desarrollado sobre la base del detector infrarrojo ApexCore de próxima generación, con una sensibilidad térmica tan baja como ≤ 25 mK
- Mejorado con algoritmos de procesamiento de imágenes de próxima generación para obtener imágenes más claras
Desarrollo fácil e integración perfecta
- Varias opciones de lentes disponibles para adaptarse a varios escenarios de aplicación
- Soporta múltiples interfaces de salida de imagen: DVP8, LVDS, MIPI, USB 2.0, y BT.656
- Salida de datos RAW/YUV/Matrix-TEMP con control de puerto en serie
Especificaciones del producto
| Modelo | Se trata de un sistema de control de las emisiones. |
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 25 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz/50 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | El valor de las emisiones de CO2 es el valor de las emisiones de CO2 de los combustibles fósiles. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 (Negro caliente/Blanco caliente/Pseudocolor) |
| Eléctrico | |
| Interfaz externa estándar | Interfaz 30Pin_HRS: DF40C-30DP-0.4V ((51) |
| Interfaz externa del MIPI | Interfaz del conector 34Pin_Panasonic: AXE634124 |
| Interfaz de comunicación | TTL-232/USB2 y TTL-232/USB2.0 |
| Interfaz de vídeo digital | DVP8/LVDS/MIPI/USB2.0/BT.656 |
| Válvula de alimentación | 4.2-5.5V |
| Consumo típico de energía | 0.65W |
| Mecánica | |
| Tamaño (incluida la lente) | 17.3×17.3×24.2 (objetivo de 9,1 mm) 17.3×17.3×30.2 (13mm de lente) 17.3×17.3×38 (24mm de lente) 17.3×17.3×54 (45 mm de lente) |
| Peso (incluida la lente) | 13.7±0,5 g (objetivo de 9,1 mm) 17.9±0,5 g (13 mm de lente) 27.3±0,5 g (24 mm de lente) La luz de la lente de 45 mm debe ser de: |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35g, vibración aleatoria, 3 ejes |
| Impacto | Meja onda senoidal, 30 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 9.1/13/24/45 mm |
Aplicaciones industriales
El núcleo de la cámara térmica iTL612 PLUS se puede utilizar en el campo de la lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles y más.
Soluciones de integración
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Nuestras ventajas
- Personalización del producto:Ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria
- Apoyo técnico y formación in situ:Proporcionar a los clientes principales la instalación práctica del sistema y la formación operativa
- Innovación conjunta para nuevos productos y mercados:Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones infrarrojas
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imágenes térmicas infrarrojas visibles con distribución de temperatura de la superficie objetivoDiferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
2¿Para qué se puede utilizar la imagen infrarroja?
- Visión nocturna
- Búsqueda y rescate
- Prueba no destructiva
- Prevención de las epidemias
- La termografía
- Seguridad y vigilancia
- Combate del fuego
3¿Qué es un módulo de imagen térmica?
Un módulo de imágenes térmicas generalmente consiste en un detector infrarrojo, lente infrarroja y electrónica de hardware con software y algoritmo incrustado.
