base termal LWIR sin enfriar del módulo de la cámara de 256x192 el 12μm para la termografía

Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca GST
Certificación ISO9001:2015; RoHS; Reach
Número de modelo TIMO256
Cantidad de orden mínima 1 pedazo
Precio Negotiable
Condiciones de pago L/C, T/T

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Resolución 256x192 Consumo de energía 70mW
Gama espectral los 8~14μm Echada del pixel el 12μm
NETD ≤45mK Velocidad de fotogramas 1~30Hz (adaptable)
Alta luz

módulo termal de la cámara 256x192

,

Base termal del módulo de la cámara sin enfriar

Deja un mensaje
Descripción de producto
Módulo de la toma de imágenes térmica TIMO256




Base sin enfriar de la cámara la termal de LWIR 256x192/el 12μm para la termografía, usos de AIoT



Descripción de producto



El módulo sin enfriar de la proyección de imagen de TIMO256 IR, también conocido como el módulo termal sin enfriar, es radiométrico-capaz y tiene función sin contacto infrarroja disponible de la medida de la temperatura. Incluye un detector infrarrojo llano del paquete de la oblea excepcionalmente tamaño pequeño de 256x192/el 12μm (WLP) que capture el espectro de onda larga del infrarrojo (LWIR) que se extiende a partir del 8 hasta el 14μm.



Los gracias a la tecnología de WLP, el módulo del sensor de la cámara de TIMO256 IR alcanzan la estructura micro estupenda y el rato ligero ofrece mayor sensibilidad y calidad superior de la imagen en un precio asequible, permitiendo al cliente elegir el tipo más conveniente según sus propios requisitos.



Como un detector sin enfriar termal principal del IR y proveedor termal del módulo del sensor, la tecnología de los sensores global (GST) ha proveído de los clientes las diversas soluciones infrarrojas maduras y estables de la toma de imágenes térmica. Es más fácil para los módulos de la cámara de la toma de imágenes térmica desarrollados por GST que se integrará en productos más terminales y reduce grandemente el coste para los clientes.



Características principales



- Usos completamente optimizados del intercambio-c

- Conveniente para los diversos productos infrarrojos

- Una amplia gama de usos de la toma de imágenes térmica

- Bajo consumo de energía



Especificaciones de producto



Modelo TIMO-256
Funcionamiento del detector del IR
Resolución 256x192
Echada del pixel el 12μm
Gama espectral los 8~14μm
NETD ≤45mK
Tipo de la lente WLO
Modo del foco Enfoque fijo
HFOV 53°±1°
Profundidad del campo el 10cm al infinito
Velocidad de fotogramas 1~30Hz (adaptable)
Medida de la temperatura
Gama de temperaturas -20°C ~ +120°C (adaptable)
Exactitud de la temperatura Adaptable (cumpla los requisitos del cuerpo o de la termografía industrial)
Interconecte/control
AVDD 3.6V±0.05V
VSK/VDET 5.0±0.05V
DVDD 1.8V±0.05V
Interfaz Interfaz de Digitaces
Consumo de energía 70mW
Características físicas
Dimensión (milímetros) 15x13x6.83 (las especificaciones prevalecerán)
Temperatura de la operación -20°C ~ +60°C
Temperatura de almacenamiento -40°C ~ +85°C



Usos industriales



El módulo de la toma de imágenes térmica TIMO256 es ampliamente utilizado en muchas áreas, tales como termografía, hardware inteligente, edificio elegante, Smart Home, AIoT etc.

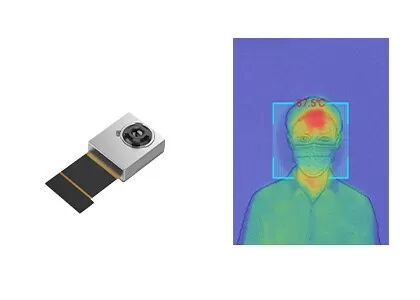

base termal LWIR sin enfriar del módulo de la cámara de 256x192 el 12μm para la termografía 0



Detectores sin enfriar refrescados del IR



base termal LWIR sin enfriar del módulo de la cámara de 256x192 el 12μm para la termografía 1





FAQ



1. ¿Cuál es sensor infrarrojo del detector/de la toma de imágenes térmica?

Las ondas infrarrojas no se pueden ver con el ojo humano. El sensor infrarrojo del detector/de la toma de imágenes térmica es un dispositivo óptico-eléctrico a reaccionar a la radiación infrarroja y a la energía termal y para convertirlo en señal eléctrica y después hizo salir imágenes termales visibles.



2. ¿Cuál es WLP?

WLP refiere al paquete llano de la oblea. Es el proceso de terminar el alto empaquetamiento al vacío directamente en la oblea entera de MEMS, después el trazado y cortar para hacer un solo sensor infrarrojo. Así como el paquete del metal, paquete de cerámica, son los 3 formatos principales del paquete de detectores infrarrojos sin enfriar.



3. ¿Cuál es la ventaja de WLP?

Los detectores de WLP IR se diseñan especialmente para cumplir la miniaturización y el bajo requisito costo en el uso de la tecnología infrarroja al mercado de los productos electrónicos de consumo. La tecnología de los sensores global, con capacidad de la fabricación del volumen, ahora está ofreciendo a una variedad de WLP las soluciones infrarrojas del módulo para impulsar más nuevas aplicaciones de mercados emergentes.
