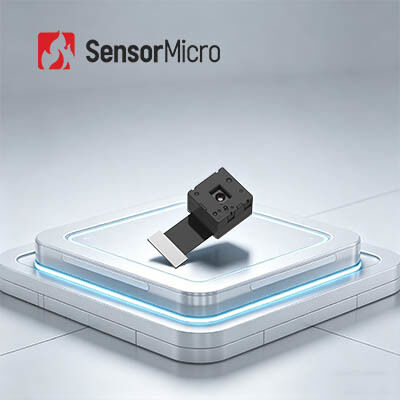

120x90 Resolución 12μm Pitch de píxeles de infrarrojos núcleo de cámara térmica para la integración de hogares inteligentes
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | timo112 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 120x90 | Paso de píxeles | 12 μm |
|---|---|---|---|
| Rango espectral | 8~14μm | Rango de medición de temperatura | -20℃~+550℃ |
| Peso (g) | 1.8g | Tamaño (mm, sin FPC) | 12,6 mm × 12,6 mm × 8,8 mm |
| Resaltar | base termal de la cámara 120x90,Base termal infrarroja micro de la cámara,Base termal de la cámara del Smart Home |
||
Descripción de producto
Núcleo de cámara térmica de micro infrarrojos 120x90/12μm para hogares inteligentes
Resumen del producto
El módulo térmico infrarrojo TIMO112 integra el detector infrarrojo de paquete de nivel de obleas (WLP) de 120x90/12μm y está optimizado para aplicaciones que requieren un tamaño, peso, potencia y costo mínimos (SWaP-C).Su estructura ultracompacta permite una fácil integración en varios dispositivos inteligentes, cámaras térmicas o terminales móviles con requisitos estrictos en cuanto a costo, tamaño y peso.
En comparación con las herramientas tradicionales de medición de la temperatura, el módulo de sensores IR TIMO112 ofrece una mayor sensibilidad que las matrices de termopila común.Este módulo de cámara térmica proporciona un valor excepcional para aplicaciones de imágenes infrarrojas con un costo estricto, tamaño y peso.
Principales características
-
Módulo ultra-miniatura con optimización SWaP-C definitivaDetector envasado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
-
Rendimiento probado y respuesta rápidaDiseño de energía ultrabaja (tan bajo como 9mW) con una tasa de imágenes suave de 25Hz
-
Flexible y respetuoso con el medio ambienteSoporta interfaz de imagen SPI, compatible con varias plataformas integradas
Especificaciones del producto
| Modelo | - ¿Qué quieres decir? |
|---|---|
| Resolución | 120 × 90 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 ~ 14 μm |
| Modo de enfoque | Sin enfoque |
| Lente (HFOV/FL) | Las medidas de seguridad se aplicarán a las medidas de seguridad establecidas en el anexo II. |
| Peso | 1.8g |
| Tamaño (sin FPC) | 12.6 mm x 12.6 mm x 8.8 mm |
| Número de PIN | 40PIN |
| Datos de salida | 14 bits en bruto |
| Tasa de fotogramas | 25 Hz |
| Rango de medición de la temperatura | -20°C~+550°C (-20°C~+150°C) |
| Precisión de la medición de la temperatura | Más de ±2 °C / ±2% |
| Temperatura de funcionamiento | -20°C ~ +60°C |
| Humedad | 5% ~ 85% |
| Temperatura de almacenamiento | -45°C~+85°C |
| Certificación | RoHS 2.0 / alcance |
Aplicaciones industriales
El módulo de cámara térmica TIMO112 se utiliza ampliamente en termografía, hardware inteligente, edificio inteligente, hogar inteligente, AIoT y varias otras aplicaciones industriales.
Nuestro método de servicio
Preventa de las ventas
- Análisis de las necesidades
- Evaluación del escenario
- Selección del producto
- Soluciones personalizadas
Despliegue
- Entrega rápida
- Integración y pruebas del sistema
- Formación técnica
- Guía de aplicación
Servicios de postventa
- Diagnóstico a distancia
- Servicio de garantía
- Actualizaciones del firmware
- Mantenimiento técnico
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
En la naturaleza, todos los objetos con temperaturas superiores al cero absoluto (-273°C) irradia rayos infrarrojos.Mediante la medición de la diferencia de temperatura de la radiación infrarroja entre los objetivos y su fondo utilizando un detector de cámara infrarroja, se pueden obtener diferentes imágenes infrarrojas (imágenes térmicas).
¿Cómo funcionan los detectores infrarrojos?
La radiación infrarroja emitida por los objetivos entra en el rango de detección del detector térmico.que luego se amplifican y procesan para formar imágenes infrarrojas visibles a simple vista.
¿Cuál es la ventaja de los detectores infrarrojos sin enfriar?
Los detectores de plano focal infrarrojos sin enfriar funcionan a temperatura ambiente sin necesidad de dispositivos de ensamblaje de enfriador integrado de Dewar (IDCA).bajo consumo de energíaAunque la sensibilidad puede no coincidir con los detectores refrigerados, su rentabilidad los hace ideales para aplicaciones más amplias.
