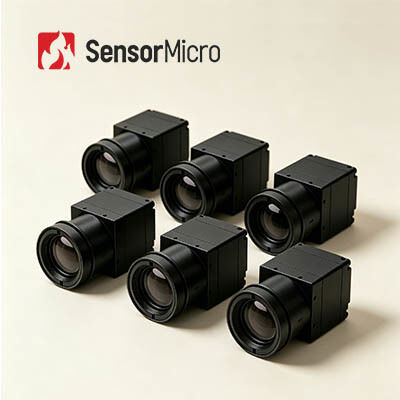

Modulo de cámara térmica sin enfriamiento de la serie iSE de rendimiento estable 640x512 Resolución 12μm Pitch de píxeles

  • iSE Series Stable Performance 640x512 Resolution 12μm Pixel Pitch Uncooled Thermal Camera Module
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iSE612
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Velocidad de fotogramas digitales 50Hz NETD típico ≤20mK
Rango espectral 8~14μm Resolución 640x512 / 12μm
zoom digital 1X/2X/4X/8X Tensión de alimentación 2,7 V ~ 5,3 V
Resaltar

base infrarroja de la cámara 400x300

,

Módulo termal sin enfriar de la cámara

,

base infrarroja de la cámara del 17μm
Deja un mensaje
Descripción de producto
Modulo de cámara térmica sin enfriamiento del núcleo de la cámara infrarroja de la serie iSE 640x512/12μm
Resumen del producto

El iSE612 es un módulo de cámara IR térmica sin enfriar de la serie iSE, con un detector infrarrojo sin enfriar de 640x512/12μm, componentes ópticos integrales, circuitos profesionales de procesamiento de señales,y algoritmos avanzados de procesamiento de imágenes.

Con una imagen suave, un funcionamiento estable y un rendimiento de costo favorable, el núcleo de la cámara térmica iSE612 está equipado con un detector térmico de embalaje cerámico ApexCore 640×512 de 12 μm.El excelente rendimiento de los sensores permite obtener imágenes térmicas de bajo ruido, y NETD≤20mK refleja una capacidad de distinción de temperatura excepcional.

Características clave
  • Fácil, estable y rentable:No se requiere calibración del obturador durante el funcionamiento, eliminando la tartamudez de la imagen. Utiliza un detector de embalaje cerámico ApexCore de alto costo con NETD≤20mK
  • Compacto y ligero:Dimensiones tan pequeñas como 25,4 × 25,4 × 22,7 mm, peso del núcleo desnudo ≤ 26 ± 1,5 g. El diseño estructural que ahorra espacio permite una integración flexible del sistema
  • Conjunto de características enriquecidas:Soporta algoritmos de súper resolución, imagen en imagen, OSD personalizable, modo de reposo, calibración con un solo clic y compatibilidad con varias pantallas Micro OLED
  • Integración flexible:Compatible con múltiples lentes ópticas y componentes de extensión para un fácil desarrollo secundario y personalización del sistema
Especificaciones técnicas
Modelo Las demás:
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 640×512
Tamaño de los píxeles 12 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN

≤ 20 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 50 Hz
Tiempo de arranque 6s
Video digital El valor de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero.
Algoritmo de imagen En el caso de los productos de la categoría N1 y N2, el valor de los productos de la categoría N1 será el valor de los productos de la categoría N2.
Sin obturador Apoyados
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris1/arcoiris2/tinto/negro caliente)
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Zoom digital 1x/2x/4x/8x
Modo de compensación Manual de trabajo
Eléctrico
Interfaz externa estándar 50pin: BP040SB-50-0114-B-R0
Interfaz de comunicación TTL-232/USB2 y TTL-232/USB2.0
Interfaz de vídeo digital DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE: el número de conexión de conexión de la red de conexión de la red de conexión
Componentes de extensión Los datos de los datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades de datos de las unidades de las unidades
Interfaz eléctrica
Válvula de alimentación 2.7V ~ 5.3V
Consumo típico de energía 0.8W@50Hz@23±3°C
Mecánica/Objetivo
Tamaño del núcleo desnudo 25.4×25,4×22,7 mm φ36×24,3 mm
Peso del núcleo 26±1,5 g 28 ± 1,5 g
Lentes ópticas Foro fijo Atermal: 4.8/9.1/13/19 mm
  • Foro fijo térmico: 25/35/50/70/100 mm
  • Enfoque manual: 25/35/50 mm
  • Objetivo motorizado: 75/100/150 mm
  • Zoom continuo: 15~75/20~100/28~90/30~150/30~180/25~225mm
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces 1500 g@0,4 ms
Vibración

5.35g, vibración aleatoria, 3 ejes
Componentes del obturador No se puede optar
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Certificación El objetivo de la presente Directiva es:
Aplicaciones industriales
  • Visión industrial
  • Bomberos y rescatistas
  • Vigilancia de la seguridad
  • Observación al aire libre
  • Visión automática
  • Electrónica de consumo
Capacidades de la empresa
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria del infrarrojo
  • Varios detectores de infrarrojos disponibles: detectores infrarrojos sin enfriar y enfriados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida: tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
¿Cómo funciona el microbolómetro de la matriz de plano focal sin enfriar?
Utilizando el principio del efecto térmico radiante infrarrojo, el detector infrarrojo sin enfriar convierte la energía de la radiación infrarroja en energía térmica con material de absorción infrarroja,para que la temperatura del material sensible aumenteEntonces, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
¿Cuál es la ventaja de un detector infrarrojo sin enfriar?
El detector de plano focal infrarrojo sin enfriar no requiere un dispositivo de ensamblaje de enfriador de Dewar integrado (IDCA) y puede funcionar a temperatura ambiente.tamaño pequeñoAunque la sensibilidad del detector de plano focal infrarrojo sin enfriar no es tan buena como la de los detectores infrarrojos enfriados, después de años de desarrollo, el detector infrarrojo no es tan sensible como el detector de plano focal infrarrojo sin enfriar.su rendimiento de coste ha sido obviamente mejor que el detector refrigerado, que tiene una perspectiva de aplicación más amplia.
