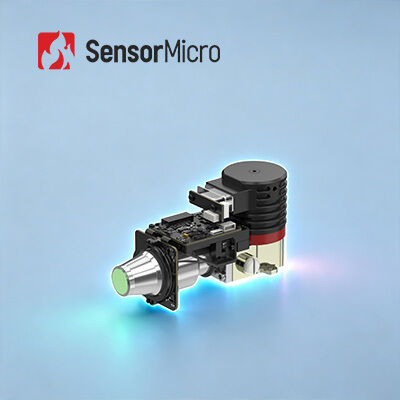

15μm 640x512 Modulo de cámara MCT MWIR con detector IR refrigerado
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS G615MA |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 640x512/15μm | NETO | 16mK(F2); 18mK(F4) |
|---|---|---|---|
| Rango espectral | 3,7 ~ 4,8 μm | Velocidad de fotogramas | 1~ 120Hz, ajustable |
| Energía constante (23 ℃) | ≤8.5W | Tiempo de enfriamiento (23 ℃) | ≤6min30s |
| Resaltar | 640x512 refrescó el detector del Ir,17mK refrescó el detector del Ir,módulo de la cámara de 5V MWIR |
||
Descripción de producto
Módulo de Cámara de Detector IR Enfriado MCT MWIR de 15 µm 640x512
Descripción General del Producto
El EYAS G615MA representa un acelerador para la integración de detectores IR enfriados MCT MWIR de 640x512 / 15 µm, diseñado para optimizar los procesos de desarrollo y prueba para clientes OEM.
Los módulos AD enfriados de la serie EYAS incorporan funcionalidad de preamplificador para convertir señales analógicas de detectores IR enfriados en salidas de flujo de video digital. Disponibles en varios formatos de resolución y bandas de onda, el EYAS G615MA integra específicamente un detector MWIR enfriado de 640x512/15 µm con tecnología de criorefrigerador RS058.
Este módulo de imagen térmica logra velocidades de cuadro de hasta 120 Hz y admite múltiples modos de funcionamiento, incluyendo instantánea, ITR/IWR, ventanas y anti-blooming. La placa de proximidad integrada permite pruebas de aceptación rápidas y un desarrollo secundario acelerado, reduciendo significativamente los plazos de desarrollo para módulos y productos completos basados en detectores IR enfriados.
Características Principales
- Conversión Analógico-Digital, Desarrollo Acelerado - Basado en detectores IR enfriados MWIR de 640x512 con circuito AD integrado para conversión analógico-digital y diseño integrado dimensionalmente consistente
- Infrarrojo Enfriado de Onda Media para Alta Versatilidad - Tecnología de enfriamiento de onda media con excelente consistencia y suministro estable, con resolución principal para amplia adaptabilidad
- Excelente Rendimiento, Fácil Integración - La interfaz Cameralink emite datos brutos de 16 bits con control de puerto serie, alta velocidad de cuadro ajustable de 1 a 120 Hz para capturar objetivos en movimiento rápido
Especificaciones del Producto
| Modelo | EYAS G615MA |
|---|---|
| Indicadores | |
| Resolución | 640*512 |
| Tamaño de Píxel | 15 µm |
| Respuesta Espectral | 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm |
| NETD del Detector IR (23 °C) | 16mK(F2); 18mK(F4) |
| Modo de Trabajo | |
| Velocidad de Cuadro | 1~120Hz, ajustable |
| Modo de Trabajo | Instantánea, Modos de Integración ITR/IWR, Anti-blooming, Modo Ventana |
| Eléctrico | |
| Interfaz Externa Estándar | 60 pines: 37201-SM060-032W1R01 5 pines: A1257WR-S-5P-LCP |
| Video Digital | CameraLink de 16 bits (Modo Base CameraLink) |
| Sincronización Externa | CC1: Síncrono de cuadro externo |
| Comunicación | CameraLink UART (Predeterminado) / RS232 (personalizable) Velocidad en baudios: 9600 bps (Predeterminado) |
| Fuente de Alimentación | Placa AD: 5V Criorefrigerador: 24V |
| Potencia Estable (23 °C) | ≤ 8.5W |
| Tiempo de Enfriamiento (23 °C) | ≤ 6 min 30 s |
| Tamaño (mm) | 142*59*78 |
| Peso (g) | ≤ 650 |
| Temperatura de Operación | -40 °C ~ +71 °C |
Aplicaciones Industriales
El módulo de imagen térmica EYAS G615MA encuentra una amplia aplicación en múltiples sectores, incluyendo Pruebas No Destructivas (NDT), Monitoreo Ambiental, Vigilancia a Larga Distancia, Investigación Científica y diversas aplicaciones de inspección industrial.
Preguntas Frecuentes
1. ¿Cómo elegir la resolución adecuada del detector infrarrojo?
La selección depende de las necesidades y aplicaciones reales del producto, siendo el precio un factor de consideración importante. Para aplicaciones donde los requisitos de calidad de imagen son moderados, pueden ser adecuados detectores infrarrojos de menor resolución como 120x90, 256x192 o 400x300. Para aplicaciones que requieren imágenes excepcionalmente claras para fines especializados como la monitorización remota, se recomiendan detectores de mayor resolución de 1280x1024.
2. ¿Qué es un detector MCT/HgCdTe?
MCT (Telururo de Mercurio-Cadmio), también conocido como HgCdTe, es un compuesto químico que comprende telururo de cadmio (CdTe) y telururo de mercurio (HgTe), comúnmente utilizado en aplicaciones de fotodetectores. Los detectores MCT/HgCdTe son detectores photoconductores que operan en entornos criogénicos capaces de detectar radiación infrarroja. Estos detectores demuestran una sensibilidad superior en comparación con los sensores térmicos.
3. ¿Cuáles son las ventajas de los detectores infrarrojos enfriados?
Los detectores de plano focal infrarrojos enfriados operan a bajas temperaturas mantenidas por sistemas de enfriador de dewar del detector (DDC). Ofrecen una sensibilidad mejorada, permitiendo la detección de variaciones de temperatura más sutiles que los detectores infrarrojos no enfriados. Estos sistemas pueden detectar, identificar y reconocer objetos a rangos extendidos de más de diez kilómetros. El complejo diseño estructural de los detectores enfriados resulta en costos relativamente más altos en comparación con las alternativas no enfriadas.
