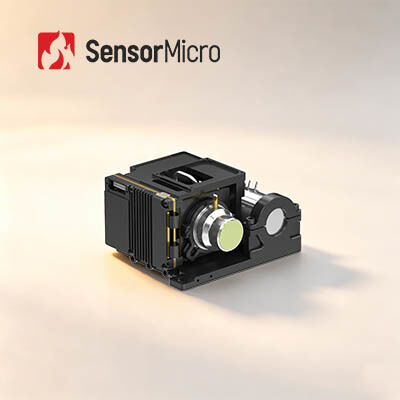

Alta sensibilidad 1024×768 Resolución 10μm Pitch de píxeles Cámara térmica Modulo de cámara central refrigerada

  • High Sensitivity 1024×768 Resolution 10μm Pixel Pitch Thermal Camera Core Cooled Camera Module
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo GAVIN GC1010HMG
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 1024×768 Paso de píxeles el 10μm
NETO 20 mK(F2); 25mK(F4) Rango espectral 3,7~4,8 μm MW
Tamaño compacto 87×94×54,5 mm Peso ≤ 460 g
Resaltar

base termal de la cámara 640x512

,

Base termal de la cámara RS058

,

900g refrescó el módulo de la cámara
Deja un mensaje
Descripción de producto
Módulo de cámara térmica de alta sensibilidad con núcleo refrigerado 1024×768 / 10μm
Resumen del producto
El núcleo de la cámara infrarroja GAVIN GC1010HMG integra un detector de infrarrojos enfriado MWIR HOT de 1024×768/10μm, que ofrece una matriz más grande y píxeles más pequeños en comparación con el GAVIN GC615HMG,lo que resulta en imágenes más claras con detalles más finosCombinado con algoritmos de procesamiento de imágenes de próxima generación, ofrece imágenes estables y de alta calidad, mientras que la tecnología HOT permite optimizaciones SWaP de siguiente nivel con un diseño más pequeño y ligero.y bajo consumo de energía.
Como fabricante líder de módulos de imágenes térmicas, ofrecemos a nuestros clientes una amplia variedad de soluciones de integración maduras.es conveniente para ellos para llevar a cabo el desarrollo secundario y reducir su tiempo de investigación independiente y desarrollo.
Principales características
  • Calidad superior con FPA más grande y tamaño de píxel más pequeño
    • Desarrollado sobre la base de un detector infrarrojo enfriado HOT MWIR de gran formato de 1024×768/10μm, que proporciona imágenes claras y un amplio campo de visión
    • Equipado con algoritmos de procesamiento de imágenes de próxima generación, incluidos DRC, reducción de ruido 2D / 3D y mejora de borde EE para una calidad de imagen superior
    • Un tamaño de píxel de 10 μm más pequeño proporciona una mayor resolución espacial y una mejor relación señal-ruido
  • Optimización SWaP liderada por la tecnología HOT
    • Apoya el funcionamiento a alta temperatura de 150 K, con tiempo de enfriamiento ≤ 4 min
    • Tamaño compacto: 87×94×54.5mm, peso ligero: 460g
  • Interfaces ricas, fácil integración
    • Apoya las interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
    • Salida de imagen RAW/YUV flexible
Especificaciones del producto
Modelo GAVIN GC1010HMG HOT MWIR Refrigerado por el núcleo de la cámara infrarroja
Resolución 1024×768
Tamaño de los píxeles 10 μm
Respuesta espectral 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2
Detector de infrarrojos NETD ((23°C) 20mK ((F2)
25mK ((F4)
Tasa de fotogramas 50 Hz
Zoom digital Zoom digital continuo de 1 a 8 veces
Dirección de la imagen El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero.
Algoritmo de imagen DRC, Reducción del ruido de la imagen 2D/3D, EE
Video analógico PAL/NTSC
Video digital Se aplicará el procedimiento de ensayo en el punto 6.2.0
Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples
Sincronización externa Se aplicará la norma LV-TTL.
Opción: RS422/LVDS
Comunicación Se aplicará la norma USB2.0/LV-TTL.
Opción: RS422 / CAN / USB3.0 / GigE
Fuente de alimentación Las partidas de las máquinas de la categoría 84
Consumo de energía constante ((23°C) ≤ 8W
Tiempo de enfriamiento ((23°C) ≤ 4 minutos
Tamaño ((mm) 87 por 94 por 54.5
Peso (g) ≤ 460
Temperatura de funcionamiento -40°C~+71°C
Opciones de lentes Enfoque fijo: 25 mm/F2
Aplicaciones industriales
El módulo de cámara infrarroja térmica GAVIN GC1010HMG se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Nuestras ventajas
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria del infrarrojo
  • Varios detectores de infrarrojos disponibles
  • Detectores infrarrojos tanto sin enfriar como enfriados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida
  • Tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1¿Qué es un detector infrarrojo / sensor de imagen térmica?
Las ondas infrarrojas no se pueden ver con el ojo humano. Infrared detector / thermal imaging sensor is an optical-electrical device to react to infrared radiation and thermal energy and convert it into electrical signal and then output visible thermal images.
2¿Qué es el WLP?
WLP se refiere al paquete de nivel de oblea. Es el proceso de completar el embalaje de alto vacío directamente en toda la oblea MEMS, luego escribir y cortar para hacer un solo sensor infrarrojo.Junto con el paquete metálicoLos detectores de infrarrojos no refrigerados son los tres formatos principales de los detectores de infrarrojos no refrigerados.
3¿Cuál es la ventaja de WLP?
Los detectores IR WLP están especialmente diseñados para satisfacer el requisito de miniaturización y bajo coste en la aplicación de la tecnología infrarroja al mercado de la electrónica de consumo.Ahora estamos ofreciendo una variedad de soluciones de módulos infrarrojos WLP para impulsar más nuevas aplicaciones de los mercados emergentes.
