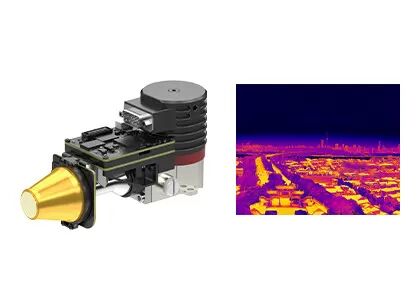

Módulo termal de alta resolución 1280x1024/el 12μm de la cámara de MCT MWIR para la detección de la gama larga
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS1212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 1280x1024 | Paso de píxeles | 12 μm |
|---|---|---|---|
| NETO | ≤20mK | Rango espectral | 3,7~4,8 μm MW |
| Tamaño | 149x58,5x71mm | Velocidad de fotogramas | 1~100Hz ajustable |
| Resaltar | Módulo termal de alta resolución de la cámara de MWIR,módulo termal de alta resolución de la cámara 1280x1024 |
||
Descripción de producto
Módulo infrarrojo enfriado MWIR de alta resolución 1280x1024 / 12μm MCT para detección a larga distancia
Descripción del producto
EYAS1212 es un módulo infrarrojo refrigerado analógico-digital de alta resolución basado en 1280x1024 formatos de 12 μm de tono IR FPA.
Este módulo AD incluye una placa de proximidad que proporciona el tiempo FPA, y las fuentes de alimentación sensibles.La interfaz Camera Link emite datos en bruto de 16 bits, lo que simplifica enormemente la integración del detector en el sistema.
Por lo tanto, el módulo EYAS1212 AD facilita a los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos refrigerados de 1280x1024/12μm,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos infrarrojos enfriados o cámaras térmicas infrarrojas completas o sistemas basados en detectores infrarrojos enfriados.
Principales características
- Fácil de desarrollar e integrar
- Interfaz Cameralink Salida de datos en bruto de 16 bits, Control de puertos serie
- Estructura integrada, las dimensiones son consistentes con el detector.
- 5 V de alimentación única
- Capaz de capturar objetivos en movimiento a gran velocidad
Especificaciones del producto
| Modelo | EYAS1212 |
| Rendimiento del detector IR | |
| Resolución | 1280x1024 |
| Pitch de los píxeles | 12 μm |
| Cuidado con el aire | Se trata de un sistema de seguridad. |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 20 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1~100 Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 9W |
| Dimensión (mm) | 149 × 58,5 × 71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS1212 se utiliza ampliamente en muchas áreas, como el sistema de monitoreo remoto, el sistema de mejora de la visión en vuelo, la carga útil de múltiples sensores, etc.
Sobre nosotros
Impulsada por las necesidades de los usuarios, SensorMicro se compromete con el desarrollo en profundidad y la mejora continua de productos infrarrojos y soluciones de aplicación.No sólo proporcionamos productos de hardware de alta calidad, sino que también compartimos experiencia de aplicación profesional, ofreciendo soluciones personalizadas adaptadas a los requisitos únicos de diferentes industrias. Nuestra red de servicio global garantiza un soporte técnico oportuno y servicio postventa,lo que nos convierte en un socio de confianza para los clientes de todo el mundo.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imagen térmica infrarroja visible con distribución de temperatura de la superficie objetivoDiferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
2¿Para qué se puede utilizar la imagen infrarroja?
-Visión nocturna
- Búsqueda y rescate
- Prueba no destructiva
- Prevención de las epidemias
-Termografía
- Seguridad y vigilancia
- Los bomberos.
- ¿ Qué?
3¿Qué es el módulo de imágenes térmicas?
Un módulo de imágenes térmicas generalmente consiste en un detector infrarrojo, lente infrarroja y electrónica de hardware con software y algoritmo incrustado.
