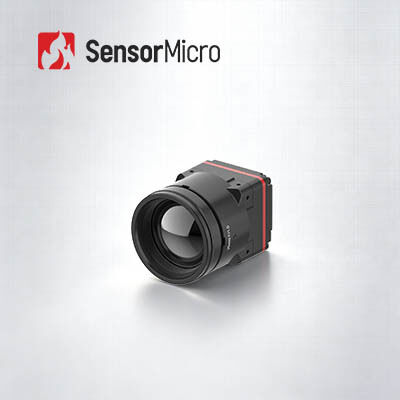

Módulo de cámara térmica con resolución de 1280x1024 y tamaño de píxel de 8 µm con consumo de energía de 1W para dispositivos portátiles
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024/12μm | NETO | ≤30mK |
|---|---|---|---|
| Rango espectral | 8~14μm | Velocidad de fotogramas digitales | 25/30 Hz |
| Tensión de alimentación | 4.5-5.5V | Consumo de energía típico | 1W |
| Resaltar | módulo termal de alta resolución de la cámara 1280x1024,módulo termal de alta resolución de la cámara 220g |
||
Descripción de producto
Modulo de cámara térmica HD de 1280x1024/8μm para dispositivos portátiles
Resumen del producto
Simplificar el desarrollo de sistemas térmicos con el núcleo de cámara infrarroja iTL1208 de 8 μm altamente integrable, diseñado para una compatibilidad universal y un despliegue rápido.Este núcleo térmico compacto admite múltiples opciones de lentes a través de ópticas de calcogenuro sin germanio de primera calidad, adaptándose a las diversas necesidades de aplicación de imágenes térmicas industriales y civiles.
Equipado con una interfaz de salida de imagen MIPI CSI estándar, proporciona una salida de datos dual RAW y YUV flexible para adaptarse a los diferentes requisitos de desarrollo del sistema,Reducción considerable de la dificultad y del ciclo de integraciónA pesar de su tamaño ultra-miniatura de 22.6×22.6×34.5mm y su diseño ligero de 35.7±2g, el iTL1208 conserva una resolución de 1280×1024 megapíxeles y una capacidad de imágenes térmicas de alta definición.con un bajo consumo de energía de 1W que garantiza un funcionamiento estable a largo plazo para dispositivos móviles y portátiles integrados.
Principales características
- 8 μm Megapíxeles:El primer núcleo de cámara térmica de 8 μm del mundo impulsado por el detector de súper infrarrojos ApexCore 1280 × 1024 / 8 μm, que equilibra la alta resolución con una integración ultracompacta.
- Rendimiento SWaP avanzado:Mide solo 22.6×22.6×34.5 mm, pesa 35.7±2g (incluyendo una lente de 12 mm) y consume solo 1W, rompiendo la barrera de tamaño para las imágenes térmicas de megapixeles.
- Óptica libre de germanio, integración rápida:Óptica de calcogenuro libre de germanio con múltiples opciones de lente para diversos requisitos de aplicación. Interfaz de salida de imagen MIPI CSI con salida de datos RAW y YUV para una integración del sistema simplificada.
Especificaciones del producto
| Modelo | ITL1208 |
|---|---|
| Indicadores de los detectores de IR |
Material sensible:VOC Resolución:1280×1024 Tamaño de píxel:8 μm Respuesta espectral:8 μm ~ 14 μm Título de la prueba≤ 30 mK |
| Procesamiento de imágenes |
Tasa de fotogramas digitales:25/30 Hz Tiempo de arranque:≤ 6 s Video digital:En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal. Algoritmo de imagen:NUC/3DNR/DNS/DRC/EE Muestra de imagen:10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | Modulo de control y visualización de vídeo |
| Eléctrico |
Interfaz externa estándar:Interfaz del conector: BP04SD-34-0065-R0 Interfaz de comunicación:TTL-232 / I2C Interfaz de vídeo digital:MIPI-CSI Voltado de alimentación:4.5-5.5V Consumo típico de energía:1W |
| Mecánica |
Tamaño (incluida la lente): Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) Peso (incluida la lente): 85.5±4.5g (con lente de 5 mm) 70.5±3.6g (con lente de 10 mm) 35.7 ± 2 g (con lente de 12 mm) 40.7±2.1g (con lente de 17 mm) 71.0±3.6g (con lente de 25 mm) 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad al medio ambiente |
Temperatura de funcionamiento:-40°C~+70°C Temperatura de almacenamiento:-45°C~+85°C Humedad:5% a 95%, no condensante Vibración:5.35 gramos, vibración aleatoria, 3 ejes Impacto:Meja onda senoidal, 40 g/11 ms, dirección del impacto 3 Ejes, 6 Dirección Certificación:El objetivo de la presente Directiva es: Lentes ópticas:Foro fijo Atermal: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se utiliza ampliamente en la lucha contra incendios forestales, el mantenimiento de la energía, la inspección fotovoltaica, el monitoreo de seguridad, los dispositivos portátiles, los dispositivos portátiles y más.
Servicio estandarizado
- Documentación completa:Manuales de producto, guías de instalación y referencias de selección para una implementación perfecta.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Soporte 24/7 con respuesta rápida y resolución oportuna para problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imágenes térmicas infrarrojas visibles que muestran la distribución de la temperatura de la superficie objetivo.Diferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
¿Para qué se puede utilizar la imagen infrarroja?
Las aplicaciones de imágenes infrarrojas incluyen visión nocturna, búsqueda y rescate, pruebas no destructivas, prevención de epidemias, termografía, seguridad y monitoreo, extinción de incendios,y muchos otros usos industriales y comerciales.
¿Qué es un módulo de imágenes térmicas?
Un módulo de imágenes térmicas generalmente consiste en un detector de infrarrojos, lentes infrarrojas y electrónica de hardware con software y algoritmo integrados.Representa la unidad funcional mínima de un dispositivo de imagen térmica, diseñados para su integración en sistemas más grandes.
