Base termal de la cámara con la termografía para el sistema aéreo sin tripulación del vehículo

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xResolución | 640x512 / el 12μm | NETD típico | ≤40mK |
---|---|---|---|
Gama espectral | los 8~14μm | Tamaño | 25.4×25.4×27.4 (con la lente de 9.1m m) |
Gama de temperaturas | -20℃~+550℃ (adaptable) | Exactitud de la temperatura | ±3℃ o el ±3% |
Alta luz | Base termal de la cámara de ITL612R,Base termal de la cámara con termografía |

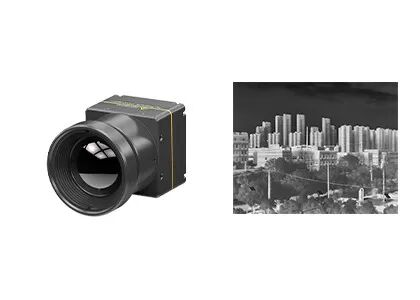

Base de la cámara la termal de COINR 640x512/el 12μm con la termografía para el sistema aéreo sin tripulación del vehículo
COIN612R es un módulo infrarrojo asequible de la cámara con el sistema de la toma de imágenes térmica diseñado para los vehículos de aire sin tripulación comerciales (drones/UAV). Se desarrolla especialmente para el campo del rescate e inspección del UAV, tal como inspección de la energía eléctrica, inspección fotovoltaica, detección de la protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda humanitaria y rescate, prevención del incendio forestal, seguridad urbana etc… basados en las cargas útiles del UAV, GST provee de clientes las diversas soluciones eficaces y maduras realizar tareas en diversos ambientes.
La base infrarroja de la cámara de COIN612R integra el sensor de la toma de imágenes térmica de 640x512/el 12μm. Ofrece en la presentación aguda y quebradiza de la imagen, el tamaño compacto y el bajo costo. Este módulo termal de la cámara también tiene una función termográfica opcional con la gama de la medida del ℃ -20℃~550 para la medida industrial de la temperatura.
- Tamaño: 25.4×25.4×27.4 (con la lente de 9.1m m)
- Peso: 27g±2g (con la lente de 9.1m m)
- NETD típico: ≤40mk
- Consumo de energía típico: <0.9W
- Desarrollo y integración rápidos
Modelo | COIN612/R |
Funcionamiento del detector del IR | |
Material sensible | Óxido del vanadio |
Resolución | 640×512 |
Echada del pixel | el 12μm |
Gama espectral | los 8μm ~14μm |
NETD típico | ≤40mK |
Tratamiento de la imagen | |
Velocidad de fotogramas | 25Hz/30Hz |
Tiempo de lanzamiento | 5s |
Vídeo análogo | PAL/NTSC |
Vídeo de Digitaces | RAW/YUV/BT656 |
Algoritmo de la imagen | Corrección de la falta de uniformidad (NUC) reducción del nivel de ruidos 3D (3DNR) 2.a reducción del nivel de ruidos (DNS) Compresión del rango dinámico (Manual del Transportista) Aumento de borde (EE) |
Zoom digital | 1~8X enfoque continuo, talla 1/8 del paso (salida de YUV) |
Exhibición de imagen | Color caliente/candente/pseudo negro |
Software de la PC | |
ICC software | Control y reproducción de vídeo de módulo |
Especificaciones eléctricas | |
Interfaz externo estándar | 50Pin_HOURS: DF40C-50DP-0.4V (51), (HORAS, varón) |
Tablero de extensión del USB | Tipo-c |
Interfaz de comunicaciones | TTL-232/USB2.0 |
Interfaz video de Digitaces | CMOS8/CMOS16/LVDS/USB2.0 |
Voltaje de fuente | 4~5.5V |
Consumo de energía típico | 0.9W |
Medida de la temperatura | |
Gama de temperaturas de funcionamiento | -10℃~+50℃ |
Gama de la medida de la temperatura | -20℃~150℃, 0℃~550℃ (extensión de la ayuda y arreglo para requisitos particulares) |
Exactitud de la medida de la temperatura | Mayor de ±3℃ o el ±3% |
Medida regional de la temperatura | Valor máximo, mínimo y medio de la ayuda de la temperatura regional de la salida |
SDK | Windows/Linux/ARM; Alcance el análisis y la conversión de la transmisión de vídeo del gris a la temperatura |
Características físicas | |
Tamaño (milímetros) | 25.4×25.4×27.4 (con la lente de 9.1m m) 25.4×25.4×39.5 (con la lente de 13m m) 25.4×25.4×38.3 (con la lente de 19m m) |
Peso | 27g±2g (con la lente de 9.1m m) 40g±2g (con la lente de 13m m) 41g±2g (con la lente de 19m m) |
Adaptabilidad ambiental | |
Temperatura de la operación | -40°C ~ +70°C |
Temperatura de almacenamiento | -45°C ~ +85°C |
Humedad | el 5%~95%, sin condensación |
Vibración | Vibración al azar 5.35grms, 3 AXIS |
Choque | onda del Mitad-seno, 40g/11ms, 3 dirección de AXIS 6 |
Certificado | ROHS2.0/REACH |
La óptica | |
Lente opcional | Foco fijo atermal: 9.1mm/13mm/19m m |
Nivel de la protección | Grado IP67 (Front Surface) |
La base termal de la cámara de COIN612R para las cargas útiles del UAV se puede utilizar para la inspección de la energía eléctrica, la inspección fotovoltaica, la detección de la protección del medio ambiente, la investigación científica, la fotografía aérea, la investigación policial, la ayuda humanitaria y el rescate, la prevención del incendio forestal, la seguridad urbana etc.
La toma de imágenes térmica infrarroja es una clase de método que utilice la radiación infrarroja y la energía termal para recopilar la información sobre objetos. Según la diferencia de la radiación entre el objeto y el ambiente y la diferencia de cada parte del objeto sí mismo del fondo de la radiación, la imagen termal infrarroja puede mostrar la fluctuación de la radiación de cada parte de la escena, así mostrando las características de la escena.
2. ¿Cuál es la ventaja de la toma de imágenes térmica infrarroja?
---Vea a través la oscuridad total
---Identificación debajo del camuflaje
---Detección de la gama larga
---Detección de la distribución del calor
---Medida sin contacto de la temperatura
---Conciencia del empleo
---Y así sucesivamente
3. ¿Cuál es los usos de la toma de imágenes térmica infrarroja?
La medida de la temperatura y la proyección de imagen para todo clima son dos funciones básicas de la tecnología de toma de imágenes térmica infrarroja. Los productos desarrollados sobre la base de estas dos tecnologías son ampliamente utilizados en energía eléctrica, seguridad y supervisión, fabricación industrial, investigación científica, tratamiento médico y otros campos tradicionales.
