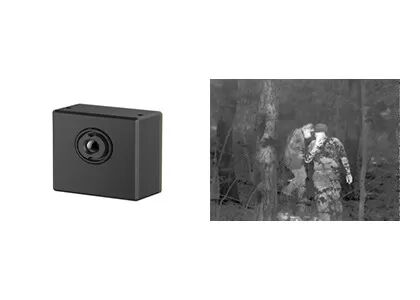

Módulo Térmico Infrarrojo LWIR no refrigerado iLC212 256x192 para Cámara Térmica de Seguridad
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iLC212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | L/C, T/T |
Datos del producto
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| Resaltar | Módulo termal infrarrojo sin enfriar de LWIR,Módulo termal infrarrojo ILC212,base termal de la cámara de la seguridad 256x192 |
||
Descripción de producto
Modulo de cámara de seguridad térmica iLC212
iLC212 Módulo térmico infrarrojo LWIR 256x192 / 12μm sin enfriar para cámara térmica de seguridad
Descripción del producto
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
Orientado para SWaP-C totalmente optimizado, el módulo de cámara térmica iLC212 está especialmente diseñado para aquellos clientes que tienen requisitos estrictos sobre el tamaño,peso y coste en el ámbito de la seguridad y vigilanciaDebido a su tamaño en miniatura, peso ligero y precio muy bajo, el núcleo térmico iLC212 satisface en gran medida las demandas de bajo precio de los clientes y acorta el tiempo de desarrollo y los costos para ellos.
El iLC212 es muy adecuado para integrarse en cámaras de vigilancia con medición de temperatura de gran angular y de corto alcance, como cámaras ocultas, cámaras digitales, cámaras de domo, cámaras de caja, etc.
Principales características
- Aplicación SWaP-C totalmente optimizada
- Adecuado para varias cámaras térmicas de seguridad
- Una amplia gama de aplicaciones de imágenes térmicas
- Bajo consumo de energía
Especificaciones del producto
| Modelo | ILC212 |
| Rendimiento del detector IR | |
| El material | Óxido de vanadio sin enfriar |
| Resolución | 256×192 |
| Tamaño de los píxeles | 12 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| DNI de las empresas | Se aplicarán las siguientes medidas: |
| Procesamiento de imágenes | |
| Video digital | RAW/YUV/BT656; soporte de transmisión de vídeo USB2.0; línea de parámetros de soporte de medición de temperatura |
| Tasa de fotogramas digitales | 25 Hz/30 Hz |
| Muestra de imagen | En color negro caliente/blanco caliente/pseudo-color |
| Algoritmo de imagen | Corrección de las no uniformidades (NUC) Reducción del ruido de la imagen 3D (3DNR) Reducción del ruido 2D (DNS) Compresión de rango dinámico (DRC) EE Mejoramiento |
| Tiempo de arranque | ≤ 3 s |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, soporte para el rango de medición de temperatura Expansión y personalización |
| Precisión de la medición de la temperatura | ±3°C/±3% (tomar el valor más grande) @23°C±5°C; la distancia de medición de la temperatura es de 1,5 m |
| Medición regional de la temperatura | Apoyar cualquier medición de temperatura de área, valor máximo de área de salida, valor mínimo y valor medio |
| El SDK | Versión para Windows / Linux, Análisis de flujo de video y conversión de gris a temperatura |
| Interfaz eléctrica | |
| Interfaz externa | Conector 30pin_HRS Entrada de energía Video digital Se trata de un sistema de transmisión por cable.0 GPIO, etc. |
| Comunicación | Se trata de un sistema de transmisión por cable.0 |
| Componente de expansión | Junta de VPC |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Sistema de energía | |
| Fuente de alimentación | Las partidas de la caja de carga deberán estar equipadas con una válvula de carga. |
| Disposición del poder | Estado estacionario: 0,70 W/3,3 V @ 23 ± 3 °C |
| Propiedad física | |
| Conectores | Modelo de conector externo: DF40C-30DP-0.4V (51), (HRS-Hombre) Modelo de conector de apareamiento: DF40C (2.0)-30DS-0.4V (51), (HRS-Femina) |
| Tamaño | con una anchura superior a 20 mm |
| Peso | 8.9g±0,5g (incluida la lente de 3,2 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C ≈ +70°C |
| Temperatura de almacenamiento | -45°C+85°C |
| Humedad | 5% a 95%, no condensante |
| Resistencia al impacto y a las vibraciones | Impacto: media onda senoidal, 40 g/11 ms, 3 ejes, 6 direcciones Vibración: 5,35 gramos, 3 ejes |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes | |
| Lentes opcionales | 3.2mm/F1. ¿Qué quieres decir?1, HFOV: 55,6±2,8°; Revestimiento: AR |
Aplicaciones industriales
El módulo de imágenes térmicas iLC212 se aplica al campo de la seguridad y el monitoreo, es adecuado para integrarse en la cámara oculta, cámara digital, cámara de domo, cámara de caja, etc.
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos.Convierte la radiación infrarroja invisible en imagen térmica infrarroja visible con distribución de temperatura de la superficie objetivoDiferentes objetos e incluso diferentes partes del mismo objeto tienen diferentes capacidades de radiación y intensidad de reflexión infrarroja.
2¿Para qué se puede utilizar la imagen infrarroja?
-Visión nocturna
- Búsqueda y rescate
- Prueba no destructiva
- Prevención de las epidemias
-Termografía
- Seguridad y vigilancia
- Los bomberos.
- ¿ Qué?
3¿Qué es el módulo de imágenes térmicas?
Un módulo de imágenes térmicas generalmente consiste en un detector infrarrojo, lente infrarroja y electrónica de hardware con software y algoritmo incrustado.
