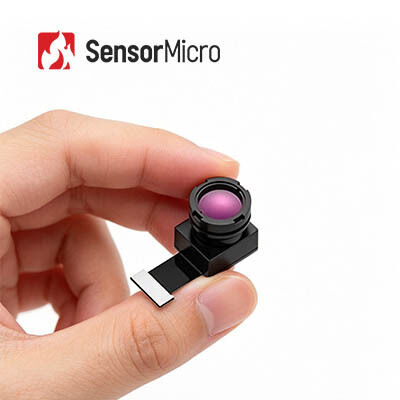

Módulo térmico infrarrojo LWIR sin enfriar con resolución 256x192 y pitch de píxeles de 12 μm para un rango espectral de 8~14 μm

  • Uncooled LWIR Infrared Thermal Module with 256x192 Resolution and 12μm Pixel Pitch for 8~14μm Spectral Range
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo timo212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Velocidad de fotogramas Termografía: 25 Hz, Imágenes: 50 Hz Resolución 256x192
Datos de salida 14 bits en bruto Rango espectral 8~14μm
Paso de píxeles 12 μm Precisión de la medición de temperatura Mayor de ±2℃ / ±2%
Resaltar

Módulo termal infrarrojo sin enfriar de LWIR

,

Módulo termal infrarrojo ILC212

,

base termal de la cámara de la seguridad 256x192
Deja un mensaje
Descripción de producto
Módulo térmico infrarrojo LWIR sin enfriar 256x192 para cámara térmica de seguridad
Módulo térmico infrarrojo no refrigerado LWIR 256x192/12 μm para cámara térmica de seguridad

El módulo de imágenes IR no refrigerado TIMO212 integra el detector infrarrojo de paquete de nivel de oblea (WLP) de matriz de plano focal de 256x192/12 μm y puede capturar el espectro infrarrojo de onda larga (LWIR) que oscila entre 8 y 14 μm.

Orientado para SWaP-C totalmente optimizado, el módulo de cámara térmica TIMO212 está especialmente diseñado para aquellos clientes que tienen requisitos estrictos en cuanto a tamaño, peso y coste en el área de seguridad y vigilancia. Debido a su tamaño miniatura, peso ligero y precio muy bajo, el núcleo térmico TIMO212 satisface en gran medida las demandas de precios bajos de los clientes y acorta el tiempo y los costos de desarrollo.

El TIMO212 es muy adecuado para integrarse en aplicaciones como Seguridad Inteligente, AloT, Observación Nocturna, Instrumentos y Medidores y Visión Artificial.

Características principales
  • Módulo ultraminiatura con optimización SWaP-C definitiva
    • Detector empaquetado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
    • El módulo térmico infrarrojo más pequeño, que permite una funcionalidad básica de imágenes térmicas con la máxima rentabilidad.
    • Tamaño compacto, liviano y de bajo consumo de energía, ideal para integración en dispositivos en miniatura
  • Opciones ópticas flexibles, medición de temperatura precisa
    • Múltiples opciones de lentes disponibles, incluidas gran angular y teleobjetivo, para satisfacer diversas necesidades de aplicaciones
    • Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite monitoreo de temperatura regional y de fotograma completo
  • Fácil integración, rápido desarrollo
    • Admite interfaz de imagen DVP, compatible con varias plataformas integradas
    • Cumple con los estándares ambientales RoHS 2.0
Especificaciones del producto
Modelo timo212
Resolución 256×192
Tamaño de píxel 12 μm
Respuesta espectral 8-14 μm
Modo de enfoque Enfoque libre
Lente (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm
Peso (gramos) 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4
Tamaño (mm, sin FPC) 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6
Número de PIN 40PIN
Datos de salida 14 bits sin procesar
Velocidad de fotogramas Termografía: 25 Hz, Imágenes: 50 Hz
Rango de medición de temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisión de medición de temperatura Mayor de ±2℃ / ±2%
Temperatura de funcionamiento -20℃~+60℃
Humedad 5%~85%
Temperatura de almacenamiento -45℃~+85℃
Proceso de dar un título RoHS 2.0 / Alcance
Aplicaciones industriales

El módulo de imágenes térmicas iLC212 se aplica al campo de la seguridad inteligente, AloT, observación nocturna, instrumentos y medidores, visión artificial, etc.

Ventajas del producto
  • Cartera de productos diversa:Una amplia gama de formatos de productos que incluyen detectores de infrarrojos, núcleos de cámaras y módulos para cumplir con diversos requisitos de integración.
  • Rica variedad de productos:Múltiples resoluciones de matriz, tamaños de píxeles, bandas de ondas y combinaciones de opciones de lentes brindan una mayor flexibilidad para diversas aplicaciones.
  • Rendimiento excepcional:Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran confiabilidad, diseñados para funcionar en una amplia gama de desafíos ambientales.
  • Fácil integración:Las múltiples opciones de interfaz simplifican la integración y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas frecuentes
  • ¿Qué es la imagen térmica infrarroja?
    La imagen térmica infrarroja es un método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos. Convierte la radiación infrarroja invisible en imágenes térmicas infrarrojas visibles con distribución de temperatura de la superficie objetivo. Diferentes objetos e incluso diferentes partes del mismo objeto tienen diferente capacidad de radiación y fuerza de reflexión infrarroja.
  • ¿Para qué se pueden utilizar las imágenes infrarrojas?
    Visión nocturna, búsqueda y rescate, pruebas no destructivas, prevención de epidemias, termografía, seguridad y monitoreo, extinción de incendios y más.
  • ¿Qué es un módulo de imágenes térmicas?
    Un módulo de imágenes térmicas generalmente consta de un detector de infrarrojos, una lente de infrarrojos y un hardware electrónico con software y algoritmo integrados. Es la unidad mínima de un dispositivo de imágenes térmicas.
