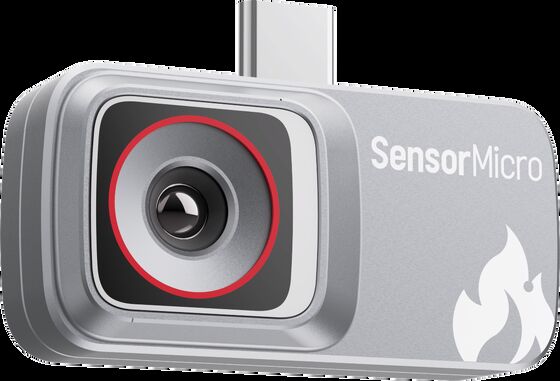

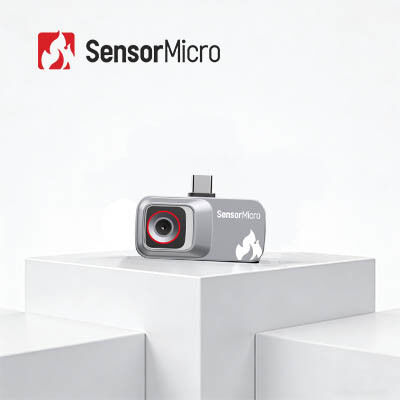

Módulo de imagen térmica ultracompacto para cámara térmica enchufable

  • Portable 256×192 Resolution 12μm Pixel Size Ultra-compact Thermal Imaging Module for Plug-in Thermal Camera
Lugar de origen WUHAN
Nombre de la marca 256×192/12μm
Certificación CE, FCC, RoHS
Número de modelo iMC212
Cantidad de orden mínima 1 pedazo
Precio negotiable
Condiciones de pago LC, T/T
Datos del producto
Datos de salida 14 bits en bruto NETO ≤50mK
Tamaño de píxel 12 μm Lente (HFOV/FL) 56°/3,2 mm
Precisión de la medición de temperatura Mayor de ±2℃ / ±2% Temperatura de funcionamiento -20℃～-60℃
Resaltar

Módulo de Imagen Térmica Portátil

,

Módulo de imágenes térmicas ultracompacto
Deja un mensaje
Descripción de producto

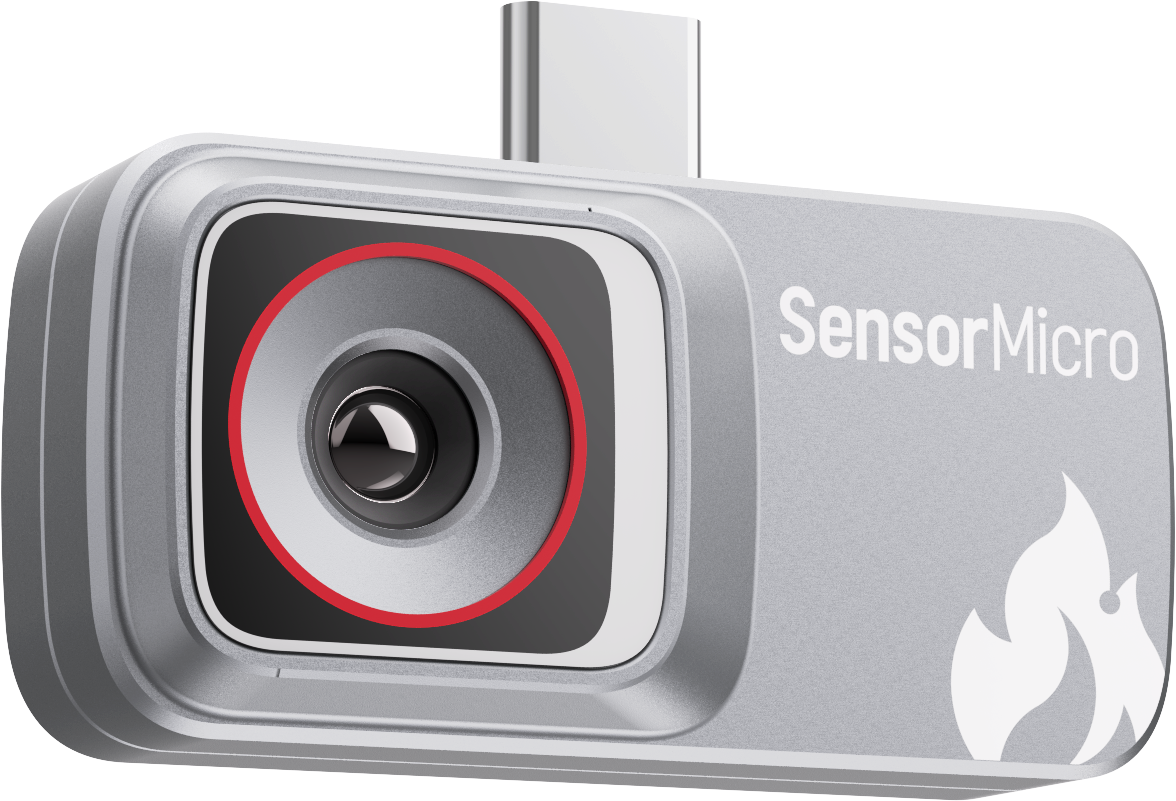

Módulo de imágenes térmicas portátil no refrigerado LWIR 256*192/12μm con diseño ultracompacto
El módulo infrarrojo en miniatura iMC212 está construido sobre el módulo TIMO212 de desarrollo propio, dirigido a aplicaciones de terminales móviles. Integrado con una placa de procesamiento ISP de infrarrojos y componentes estructurales, admite la salida directa de imágenes térmicas y matrices de temperatura sin necesidad de calibración de temperatura, lo que reduce significativamente el esfuerzo de desarrollo. El módulo ultracompacto iMC es una solución rentable y de bajo consumo. Equipado con interfaces de control universales, simplifica los procesos de integración y desarrollo, reduciendo la barrera técnica para implementar la tecnología de imágenes térmicas infrarrojas.
Características principales
Portátil y rentable
  • Equipado con un detector infrarrojo de nivel de oblea de 256*192/12 μm de desarrollo propio, que ofrece importantes ventajas de costes
  • Diseño ultracompacto, ideal para dispositivos móviles y portátiles
Estructura robusta, rendimiento confiable
  • Combinado con una placa de procesamiento ISP y un algoritmo de imagen inteligente para generar imágenes térmicas y matrices de temperatura directamente
  • Encerrado en componentes estructurales para mayor confiabilidad e integridad.
Interfaces convencionales, desarrollo sencillo
  • Proporciona una interfaz de salida de vídeo digital USB 2.0 estándar y ampliamente compatible.
  • Datos de temperatura calibrados en fábrica, lo que elimina requisitos de desarrollo adicionales
Especificaciones técnicas
Modelo iMC212
Resolución 256*192
Tamaño de píxel 12 μm
Respuesta espectral 8~14μm
NETO ≤50mK
Datos de salida 14 bits sin procesar
Velocidad de fotogramas 25Hz
Modo de enfoque Enfoque libre
Lente (HFOV/FL) 56°/3,2 mm
Interfaz de vídeo digital USB2.0
Voltaje de funcionamiento 3,3 V ± 0,1 V
Consumo de energía típico 300mW
Rango de medición de temperatura -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃)
Precisión de medición de temperatura Mayor de ±2℃ / ±2%
Temperatura de funcionamiento -20 ℃ ~ 60 ℃
Humedad 5%~85%
Temperatura de almacenamiento -45℃~+85℃
Proceso de dar un título CE, FCC, RoHS
Capacidad de producción
Tecnologías internas de detectores de infrarrojos
  • Detectores infrarrojos no refrigerados de VOx de 8 pulgadas y 0,11 μm
  • Detectores infrarrojos refrigerados MCT de 8 pulgadas y 0,5 μm
  • Detectores infrarrojos refrigerados T2SL de 8 pulgadas y 0,5 μm
Capacidad de producción y ventajas
  • 6 millones de detectores de infrarrojos de desarrollo propio al año
  • Instalación de fabricación de semiconductores de 30.000 m²
  • Sala blanca de 20.000 m²
Preguntas frecuentes
¿En qué escenarios de aplicación se pueden utilizar las cámaras térmicas enchufables?
Conectado a un teléfono inteligente:Mantenimiento del hogar (detección de fugas de agua, puntos calientes eléctricos o brechas en el aislamiento de las paredes); actividades al aire libre (navegación nocturna, seguimiento de vida silvestre); controles de temperatura sin contacto.
Computadora portátil/tableta conectada:Monitoreo nocturno (identificación de objetivos humanos/vehiculares sin luz visible); Seguridad perimetral para viviendas o pequeños negocios.
Control de temperatura portátil:Detección de fiebre en espacios públicos; atención veterinaria (control de la temperatura corporal del animal).
Conectado a los sistemas de información y entretenimiento del automóvil:Mejora de la visibilidad en conducción nocturna (detección de peatones u obstáculos más allá del alcance de las luces) como herramienta complementaria a los ADAS (Sistemas Avanzados de Asistencia al Conductor).
