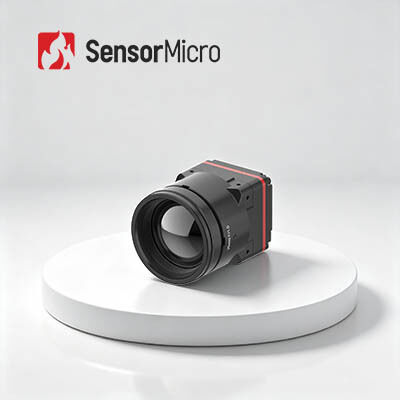

Modulo de imagen térmica LWIR sin enfriar de tamaño ultra-miniatura de 1280 x 1024/8 μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024/8μm | NETO | ≤30mK |
|---|---|---|---|
| Velocidad de fotogramas | 25/30 Hz | Rango espectral | 8~14μm |
| Consumo de energía típico | 1W | Tensión de alimentación | 4.5-5.5V |
| Resaltar | módulo de la toma de imágenes térmica 1280x1024,Módulo termal sin enfriar de la cámara de vigilancia,módulo termal sin enfriar 1280x1024 |
||
Descripción de producto
Módulo de imagen térmica infrarroja no refrigerado ultra-miniaturizado de 1280x1024/8µm
Descripción del producto
El iTL1208 es el primer núcleo de cámara infrarroja de megapixel de 8µm del mundo diseñado para una optimización superior de SWaP y sistemas de imagen térmica de próxima generación. Equipado con el avanzado detector infrarrojo súper ApexCore de 1280×1024/8µm, este núcleo de cámara térmica compacto ofrece imágenes térmicas de alta definición de megapixel real con un paso de píxel ultra-fino de 8µm, lo que permite una densidad de integración excepcional para diseños de dispositivos compactos. Con dimensiones miniaturizadas de 22.6 × 22.6 × 34.5 mm y un cuerpo ligero de 35.7±2g (con lente de 12 mm), el módulo de cámara infrarroja iTL1208 logra un potente rendimiento térmico minimizando el tamaño, el peso y el consumo de energía. Con solo 1W de bajo consumo, óptica de calcogenuro libre de germanio y salida MIPI CSI flexible que admite datos RAW y YUV, este núcleo de cámara infrarroja industrial garantiza una integración rápida y sin problemas para dispositivos térmicos portátiles y plataformas de imagen móvil.
Características principales
Avance de megapixel de 8µm
• Primer núcleo de cámara térmica de megapixel de 8µm del mundo
• Impulsado por el detector infrarrojo súper ApexCore de 1280×1024/8µm, que equilibra alta resolución con integración ultracompacta.
A la vanguardia del rendimiento SWaP
• Mide solo 22.6×22.6×34.5 mm, pesa 35.7±2g (incluida una lente de 12 mm) y consume solo 1W
• Rompiendo la barrera del tamaño para la imagen térmica de megapixel
Óptica libre de germanio, integración rápida
• Óptica de calcogenuro libre de germanio con múltiples opciones de lentes para diversos requisitos de aplicación.
• Interfaz de salida de imagen MIPI CSI con salida de datos RAW y YUV para una integración de sistema simplificada.
Especificaciones del producto
| Modelo | iTL1208 |
| Indicadores de detector IR | |
| Material sensible | VOx |
| Resolución | 1280×1024 |
| Tamaño de píxel | 8µm |
| Respuesta espectral | 8µm ~ 14µm |
| NETD típico | ≤30mK |
| Procesamiento de imagen | |
| Velocidad de fotogramas digital | 25/30Hz |
| Tiempo de inicio | ≤6s |
| Vídeo digital | RAW/YUV |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Visualización de imagen | 10 tipos (Blanco caliente/Lava/Rojo hierro/Hierro caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro caliente) |
| Software para PC | |
| Software para PC | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/I2C |
| Interfaz de vídeo digital | MIPI-CSI |
| Voltaje de suministro | 4.5-5.5V |
| Consumo de energía típico | 1W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 5 mm: 22.6 mm × 22.6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22.6 mm × 22.6 mm × 45.3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22.6 mm × 22.6 mm × 34.5 mm (diámetro exterior de la lente Φ26.6 mm) Con lente de 17 mm: 22.6 mm × 22.6 mm × 35.4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22.6 mm × 22.6 mm × 44.2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22.6 mm × 22.6 mm × 50.9 mm (diámetro exterior de la lente Φ43.2 mm) |
| Peso (incluida la lente) | 85.5±4.5g (con lente de 5 mm) 70.5±3.6g (con lente de 10 mm) 35.7±2g (con lente de 12 mm) 40.7±2.1g (con lente de 17 mm) 71.0±3.6g (con lente de 25 mm) 110±5.5g (con lente de 35 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5.35grms, vibración aleatoria, 3 ejes |
| Impacto | Onda semisinusoidal, 40g/11ms, dirección de impacto 3 ejes, 6 direcciones |
| Certificación | ROHS2.0/REACH |
| Lente óptica | Atermal de enfoque fijo: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imagen térmica iTL1208 se utiliza ampliamente en diversas industrias como la lucha contra incendios forestales, el mantenimiento de energía, la inspección fotovoltaica, la monitorización de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Nuestras fortalezas
Cartera de productos diversificada
Profunda experiencia técnica
La rigurosa validación de fiabilidad garantiza la garantía de calidad
Enfocado en la innovación y la implementación práctica en detección infrarroja
Soporte técnico profesional y servicios de desarrollo conjunto
Preguntas frecuentes
1. ¿Qué es la imagen térmica infrarroja?
La imagen térmica infrarroja es un tipo de método que utiliza radiación infrarroja y energía térmica para recopilar información sobre objetos. Según la diferencia de radiación entre el objeto y el entorno de fondo y la diferencia de radiación de cada parte del objeto en sí, la imagen térmica infrarroja puede mostrar la fluctuación de radiación de cada parte de la escena, mostrando así las características de la escena.
2. ¿Cuál es la ventaja de la imagen térmica infrarroja?
--- Ver a través de la oscuridad total;
--- Identificación bajo camuflaje;
--- Detección a larga distancia;
--- Detección de distribución de calor;
--- Medición de temperatura sin contacto;
--- Conciencia de ocupación
3. ¿Cuáles son las aplicaciones de la imagen térmica infrarroja?
La medición de temperatura y la imagen en todas las condiciones climáticas son dos funciones básicas de la tecnología de imagen térmica infrarroja. Los productos desarrollados basados en estas dos tecnologías se utilizan ampliamente en energía eléctrica, seguridad y monitorización, fabricación industrial, investigación científica, tratamiento médico y otros campos tradicionales.
