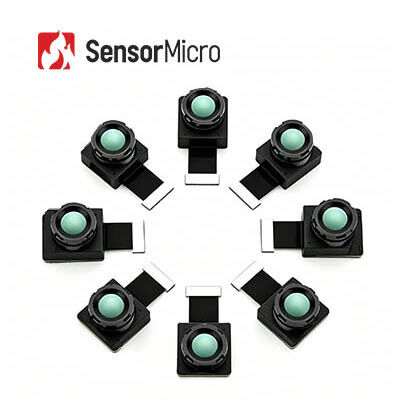

Módulo de imágenes térmicas sin enfriar 256x192 Resolución 12μm Pitch de píxeles para seguridad y termografía

  • Uncooled Thermal Imaging Module 256x192 Resolution 12μm Pixel Pitch for Security and Thermography
Lugar de origen Provincia de Wuhan, Hubei, China
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo timo212
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 256x192 Rango de medición de temperatura -20℃~+550℃
Rango espectral 8~14μm Paso de píxeles 12 μm
Modo de enfoque Enfoque libre Velocidad de fotogramas Termografía: 25 Hz, Imágenes: 50 Hz
Resaltar

Módulo sin enfriar 256x192 de la toma de imágenes térmica

,

Módulo sin enfriar de la toma de imágenes térmica de la cámara de seguridad

,

base termal de la cámara de la echada del pixel 12uM
Deja un mensaje
Descripción de producto
Módulo de imágenes térmicas sin enfriar 256x192/12μm para cámara de seguridad
Resumen del producto
TIMO212 incluye un detector de infrarrojos de tamaño excepcionalmente pequeño de 256x192/12μm (WLP) que captura el espectro de infrarrojos de onda larga (LWIR) que oscila entre 8 y 14μm.
Debido a su SWaP-C totalmente optimizado, el módulo de cámara térmica TIMO212 puede integrarse en cámaras infrarrojas con requisitos estrictos de tamaño y peso.
El módulo de cámara térmica TIMO212 se utiliza ampliamente en monitoreo de seguridad, termografía, dispositivos portátiles, electrónica de vehículos, hogar inteligente y detección de criaturas vivientes.
Principales características
  • Módulo ultra-miniatura con optimización SWaP-C definitiva
    • Detector envasado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
    • El módulo térmico infrarrojo más pequeño, que permite la funcionalidad básica de imágenes térmicas con la máxima eficiencia de costes
    • Tamaño compacto, peso ligero y bajo consumo de energía, ideal para integrarse en dispositivos en miniatura
  • Opciones ópticas flexibles, medición precisa de la temperatura
    • Varias opciones de lentes disponibles, incluidos el gran angular y el teleobjetivo, para satisfacer las diversas necesidades de aplicación
    • Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite tanto el monitoreo de temperatura regional como de fotograma completo
  • Fácil integración, desarrollo rápido
    • Soporta la interfaz de imagen DVP, compatible con varias plataformas integradas
    • Cumple con las normas medioambientales RoHS 2.0
Especificaciones del producto
Modelo - ¿Qué quieres decir?
Resolución 256×192
Tamaño de los píxeles 12 μm
Respuesta espectral 8-14 μm
Modo de enfoque Sin enfoque
Lente (HFOV/FL) 17.5°/10mm. 25°/7mm. 56°/3.2mm. 90°/2.1mm. No hay más remedio.
Peso (g) 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4
Tamaño (mm, sin FPC) 16×14×18 16×14×14.6 14×12×9.8 16×14×15 16×14×14×15 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×18 16×14×14×18 16×14×14×18 16×14×14×18 16×14×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×14×15 16×146
Número de PIN 40PIN
Datos de salida 14 bits en bruto
Tasa de fotogramas La termografía es de 25 Hz, la imagen es de 50 Hz.
Rango de medición de la temperatura -20°C~+550°C (-20°C~+150°C)
Precisión de la medición de la temperatura Más de ±2 °C / ±2%
Temperatura de funcionamiento -20°C ~ +60°C
Humedad 5% ~ 85%
Temperatura de almacenamiento -45°C~+85°C
Certificación El objetivo de la Directiva es:
Aplicaciones industriales
El módulo de imágenes térmicas TIMO212 se aplica al monitoreo de seguridad, termografía, dispositivos portátiles, electrónica de vehículos, hogar inteligente y detección de seres vivos.
Nuestra línea de productos
  • Alta sensibilidad y excelente rendimiento
  • Tecnología líder mundial en la industria del infrarrojo
  • Varios detectores de infrarrojos disponibles: detectores infrarrojos sin enfriar y enfriados en diferentes formatos y tamaños de píxeles
  • Producción en volumen para garantizar una entrega rápida: tres líneas de producción con una capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe ser considerado.puede elegir detectores infrarrojos con una resolución más baja como 120x90Si necesita imágenes muy claras para fines especiales como el monitoreo remoto, puede elegir detectores de infrarrojos de alta resolución de 1280x1024.
¿Cómo seleccionar el pseudo color correcto para las imágenes térmicas?
  • El blanco gris es más adecuado para objetivos con pequeñas diferencias de temperatura
  • El rojo y el azul son más adecuados para escenas donde se necesitan encontrar puntos problemáticos.
  • El rojo hierro es la paleta de colores estándar de la industria eléctrica
Nota: Independientemente de la paleta que elija, las mediciones de temperatura térmica no cambiarán.
¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
  • Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
  • El teleobjetivo es adecuado para objetivos relativamente pequeños que necesitan ser vistos desde grandes distancias
  • La lente de gran angular es mejor para ver más detalles de los objetos a distancias cercanas
  • La lente macro es para ver objetivos muy pequeños a corta distancia, como circuitos de chips
