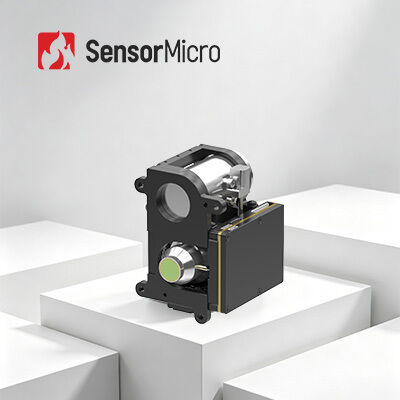

1280×1024 Resolución 7.5μm Tamaño de píxel Modulo de cámara refrigerada de alta sensibilidad para detección a larga distancia
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC1207HMG |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280×1024/7,5 µm | Detector de infrarrojos NETD (23 ℃) | 25 mk(F2/F3); 35mk(F4) |
|---|---|---|---|
| Tamaño | 71×55×84mm | Peso | ≤360g |
| Longitud de onda larga | 3Los demás elementos de los componentes de las placas de ensayo deberán estar incluidos en el ensayo | Lentes de infrarrojos | 25mm/F2 |
| Resaltar | Módulos refrescados 25mK de la cámara,Módulos refrescados alta sensibilidad de la cámara,detector infrarrojo refrescado resolución 640x512 |
||
Descripción de producto
Módulo de cámara refrigerada de 1280x1024/7.5 µm de alta sensibilidad para detección de largo alcance
Descripción del producto
El núcleo de cámara infrarroja GAVIN GC1207HMG presenta un detector refrigerado de onda media infrarroja (MWIR) de alta temperatura de funcionamiento (HOT) de 1280x1024/7.5 µm. En comparación con las soluciones MWIR tradicionales de 640x512/15 µm, ofrece un tamaño de píxel la mitad de pequeño y cuatro veces más resolución, lo que mejora drásticamente la resolución espacial y la claridad de la imagen. Combinado con algoritmos avanzados de procesamiento de imágenes, ofrece imágenes infrarrojas de alta definición y detalladas con resolución de megapíxeles.
Con el mismo campo de visión, el diseño de píxel pequeño de 7.5 µm admite distancias focales más cortas y diseños de sistemas ópticos más compactos. Combinado con la tecnología HOT, el producto demuestra importantes ventajas de SWaP (Tamaño, Peso y Potencia), lo que lo hace particularmente adecuado para aplicaciones como la detección de largo alcance de alta precisión y plataformas con espacio limitado.
Características principales
- Resolución de megapíxeles, tamaño de píxel ultracompacto: Resolución de 1280x1024 con algoritmos de imagen de próxima generación que incluyen DRC, reducción de ruido 2D/3D y mejora de bordes EE, que ofrecen imágenes térmicas de megapíxeles directamente. Con el mismo FOV, el tamaño de píxel pequeño de 7.5 µm admite distancias focales más cortas y diseños de sistemas ópticos más compactos, mejorando la flexibilidad de integración.
- Tecnología HOT, optimización SWaP definitiva: Admite alta temperatura de funcionamiento hasta 150 K, con tiempo de enfriamiento ≤4 min. Tamaño compacto de solo 71x55x84 mm y peso ligero de 360 g.
- Interfaces ricas, fácil integración: Múltiples interfaces de imagen: CameraLink/USB 3.0/GigE/HDMI/SDI/MIPI/Fibra. Salida flexible de datos de imagen RAW/YUV.
Especificaciones del producto
| Modelo | GAVIN GC1207HMG |
|---|---|
| Resolución | 1280x1024 |
| Tamaño de píxel | 7.5 µm |
| Respuesta espectral | 3.7 µm±0.2 µm ~ 4.8 µm±0.2 µm |
| NETD del detector IR (23 °C) | 25mk(F2/F3); 35mk(F4) |
| Velocidad de fotogramas | 50 Hz |
| Zoom digital | Zoom digital continuo de 1x a 8x |
| Dirección de imagen | Volteo horizontal/vertical/diagonal |
| Algoritmo de imagen | DRC, reducción de ruido de imagen 2D/3D, EE |
| Vídeo digital | Estándar: DVP Opcional: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica monomodo/Fibra óptica multimodo |
| Sincronización externa | Estándar: LV-TTL Opcional: RS422/LVDS |
| Comunicación | Estándar: USB2.0/LV-TTL Opcional: RS422/CAN/USB3.0/GigE |
| Fuente de alimentación | 12V±1V |
| Consumo de energía estable (23 °C) | ≤8W |
| Tiempo de enfriamiento (23 °C) | ≤4min |
| Tamaño (mm) | 71x55x84 |
| Peso (g) | ≤360 |
| Temperatura de funcionamiento | -40 °C ~ +71 °C |
| Opciones de lente | Enfoque fijo: 25mm/F2 Zoom continuo: 15~300mm/F4 23~450mm/F4 |
Aplicaciones industriales
El módulo de cámara infrarroja refrigerada GAVIN GC1207HMG se utiliza ampliamente en muchas áreas como END, Monitoreo Ambiental, Vigilancia de Largo Alcance, Investigación Científica, etc.
Servicio estandarizado
- Documentación completa: Manuales de producto, guías de configuración y referencias de selección. Empiece sin conjeturas.
- Asistencia para desarrollo y pruebas: Pruebas integradas de muestras, evaluación de rendimiento y verificación de parámetros simplificadas.
- Kit de herramientas avanzado para desarrolladores: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Soporte técnico remoto: Soporte 24/7: respuesta rápida y resolución oportuna para problemas críticos.
- Garantía: Piezas originales y estricto cumplimiento del proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
¿Cuál es la diferencia entre baja luz, infrarrojo activo e imagen térmica?
La baja luz necesita luz natural y transforma la imagen de luz natural débil en una imagen electrónica mejorada a través de un intensificador de imagen; el infrarrojo activo emite activamente luz infrarroja y utiliza un haz infrarrojo reflejado por el objetivo. Tiene muy poca ocultación; la imagen térmica no necesita ninguna luz y es una visión nocturna infrarroja pasiva que detecta la diferencia de radiación infrarroja entre los objetivos y la escena o diferentes partes de un objeto. No se ve afectada por los cambios en las condiciones de iluminación circundantes, durante la noche o incluso en niebla, lluvia y otros entornos hostiles.
¿Se puede bloquear la imagen térmica?
En la mayoría de los casos, no. Pero los rayos infrarrojos no penetran las paredes, y el vidrio también puede bloquear los IR. Por lo tanto, si no desea ser detectado, puede ocultarse detrás de vidrio o paredes para bloquear la imagen térmica.
¿Qué es un detector MCT/HgCdTe?
MCT, también llamado HgCdTe, se refiere a Telururo de Mercurio y Cadmio, que es un compuesto químico de telururo de cadmio (CdTe) y telururo de mercurio (HgTe) y un material común en fotodetectores. El detector MCT/HgCdTe es un detector photoconductivo que opera en un entorno criogénico y puede detectar radiación infrarroja. Es más sensible que los sensores térmicos.
¿Qué es un detector T2SL?
T2SL se refiere a Superred Tipo II, que es un material artificial con heterounión periódica de crecimiento alterno a escala nanométrica. Tiene alta uniformidad y propiedades ópticas superiores, como una gran masa efectiva de electrones, un gran coeficiente de absorción y una alta eficiencia cuántica. En comparación con el detector infrarrojo MCT, el detector infrarrojo T2SL tiene buena uniformidad de material, bajo costo y un rendimiento similar al detector infrarrojo MCT en la banda de onda media y larga, pero tiene grandes ventajas en la banda de onda muy larga.
