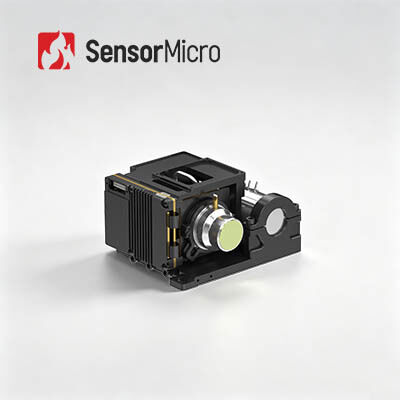

Módulo Térmico Refrigerado con Detector Infrarrojo MWIR de 1024×768/10µm con Operación a Alta Temperatura HOT y Diseño Compacto y Ligero
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC1010HMG |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1024 × 768/10 μm | Detector de infrarrojos NETD (23 ℃) | 20 mK (F2); 25 mK (F4) |
|---|---|---|---|
| Rango espectral | 3,7~4,8 μm MW | Velocidad de fotogramas | 50Hz |
| Tamaño | 87×94×54,5 mm | Peso | ≤ 460 g |
| Resaltar | Detector Infrarrojo MCT MWIR,Módulo Térmico Refrigerado de 15um,Módulo Térmico Refrigerado MCT 640x512 |
||
Descripción de producto
Módulo térmico caliente refrigerado con detector infrarrojo MWIR de 1024×768/10μm
Resumen del producto
Conozca el núcleo de la cámara infrarroja enfriada GAVIN GC1010HMG HOT MWIR, construido alrededor de un detector de alta resolución de 1024×768/10μm,supera a los modelos anteriores con una reproducción de detalles mejorada gracias a su matriz ampliada y píxeles miniaturizadosLos algoritmos de vanguardia integrados como DRC, reducción de ruido 2D/3D y mejora de borde garantizan una calidad de imagen térmica excepcional.
Su tecnología de operación HOT a altas temperaturas impulsa una notable optimización SWaP, lo que permite un factor de forma compacto y ligero y un bajo consumo de energía.0, GigE, HDMI y múltiples otras interfaces con salida RAW/YUV seleccionable, el GC1010HMG es la solución óptima de imágenes térmicas para equipos de mano,plataformas móviles de carga útil y vigilancia de larga duración que requieren detección a larga distancia dentro de un espacio de instalación limitado.
Principales características
Calidad superior con FPA más grande y tamaño de píxel más pequeño
- Desarrollado sobre la base de un detector infrarrojo enfriado HOT MWIR de gran formato de 1024×768/10μm, que proporciona imágenes claras y un amplio campo de visión
- Equipado con algoritmos de procesamiento de imágenes de próxima generación, incluidos DRC, reducción de ruido 2D / 3D y mejora de borde EE para una calidad de imagen superior
- Un tamaño de píxel de 10 μm más pequeño proporciona una mayor resolución espacial y una mejor relación señal-ruido
Optimización SWaP liderada por la tecnología HOT
- Apoya el funcionamiento a alta temperatura de 150 K, con tiempo de enfriamiento ≤ 4 min
- Tamaño compacto: 87×94×54.5mm, peso ligero: 460g
Interfaces ricas, fácil integración
- Apoya las interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
- Salida de imagen RAW/YUV flexible
Especificaciones del producto
| Modelo | GAVIN GC1010HMG |
| Indicadores | |
| Resolución | 1024×768 |
| Tamaño de los píxeles | 10 μm |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD (23°C) | Se aplicarán las siguientes medidas: |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz |
| Zoom digital | Zoom digital continuo de 1 a 8 veces |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Eléctrico | |
| Video analógico | PAL/NTSC |
| Video digital | Se aplicará el procedimiento de ensayo en el punto 6.2.0 Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples |
| Sincronización externa | Se aplicará la norma LV-TTL. Opción: RS422/LVDS |
| Comunicación | Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE |
| Fuente de alimentación | Las partidas de las máquinas de la categoría 84 |
| Consumo de energía constante (23°C) | ≤ 8W |
| Tiempo de enfriamiento (23°C) | ≤ 4 minutos |
| Tamaño ((mm) | 87 por 94 por 54.5 |
| Peso (g) | ≤ 460 |
| Temperatura de funcionamiento | -40°C~+71°C |
| Lentes ópticas | |
| Opciones de lentes | Enfoque fijo: 25 mm/F2 |
Aplicaciones industriales
- Los ensayos no destructivos (ENT)
- Control del medio ambiente
- Vigilancia a larga distancia
- Investigación científica
Beneficios de la cartera de productos
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, inspección industrial, extinción de incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
