Módulo térmico refrigerado con detector de infrarrojos MWIR MCT de 640x512 / 15 μm
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN615B |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | NETO | ≤20mk |
|---|---|---|---|
| rango espectral | 3,7~4,8 μm de peso molecular | Velocidad de fotogramas | 50Hz/100Hz |
| Tamaño | 125x92x67mm | Peso | ≤650g |
| Resaltar | Detector infrarrojo de MCT MWIR,15uM refrescó el módulo termal,MCT refrescó el módulo termal 640x512 |
||
Descripción de producto

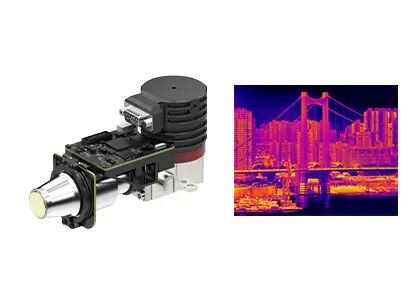

Módulo térmico refrigerado con detector de infrarrojos MWIR MCT de 640x512 / 15μM
GAVIN615B Módulo de cámara MWIR refrigerado
GAVIN615B Compacto con bajo consumo de energía 640x512 / 15μm MCT MWIR Modulo de cámara refrigerada
Descripción del producto
GAVIN615B es un módulo de imágenes térmicas de onda media enfriado desarrollado por SensorMicro. Consiste en un detector IR MWIR de 640x512 / 15μm HgCdTe con criocolor RS046,La electrónica de hardware y varios algoritmos de procesamiento de imágenes también están integrados ya para presentar imágenes térmicas nítidas y claras.
Configurado con un criocolor RS046, el GAVIN615B es de tamaño muy compacto, mide 125x92x67mm en dimensiones y pesa menos de 650g en peso.Con interfaz de enlace de cámara estándar industrial, la cámara infrarroja o el integrador del sistema pueden diseñar o integrar fácilmente su propia cámara completa basada en el módulo de imágenes térmicas GAVIN615B.
Principales características
- Alta sensibilidad, NETD≤20mK
- Detección de largo alcance.
- Tasa de fotogramas ajustable
- Fácil integración en el sistema
Especificaciones del producto
| Modelo | Se trata de una serie de pruebas. |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se aplicará el código RS046: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (20°C) | ≤ 7 minutos |
| DNTD (20°C) | ≤ 20 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 50 Hz y 100 Hz |
| Modo de atenuación | Se trata de un sistema de control de las emisiones de gases de escape. |
| Zoom digital | Se aplicará el procedimiento siguiente: |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | NUC/AGC/IDE: el nombre del operador |
| Especificación eléctrica | |
| Interfaz externa estándar | J30JZ 25 pines |
| Video analógico | - ¿ Qué pasa? |
| Video digital | 16 bits de RAW/YUV: 16 bits de salida DVP/Cameralink |
| Sincronización externa | Sincronización externa del marco: Nivel RS422 |
| Comunicación | RS422 y 115200bps |
| Fuente de alimentación | 20 ~ 28VDC |
| Consumo de energía estable | 12 W |
| Dimensión (mm) | 125 × 92 × 67 |
| Peso | ≤ 650 g |
| Temperatura de funcionamiento | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
| Lentes ópticas | |
| Lentes opcionales | Zoom continuo Se trata de un sistema de control de velocidad. 15 ~ 300 mm/F4 21 ~ 420 mm/F4 Se trata de un sistema de control de velocidad. |
Aplicaciones industriales
El módulo de cámara de infrarrojos térmicos GAVIN615B se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Cartera de productos diversificada
Una amplia gama de formatos de productos, incluidos detectores infrarrojos, núcleos de cámaras y módulos para satisfacer diversos requisitos de integración.
Una rica variedad de productos
Las múltiples resoluciones de matriz, tamaños de píxeles, bandas de onda y combinaciones de opciones de lentes proporcionan una mayor flexibilidad para diversas aplicaciones.
Desempeño excepcional
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y alta fiabilidad, diseñadas para funcionar bajo una amplia gama de desafíos ambientales.
Fácil integración
Las múltiples opciones de interfaz facilitan la integración y permiten un rápido desarrollo en múltiples campos de aplicación.
Preguntas frecuentes
1¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
2¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, cargas útiles de UAV, inspección industrial, lucha contra incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
