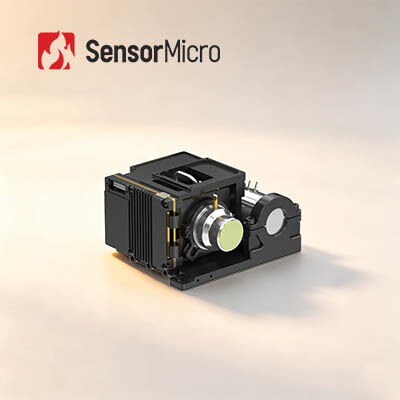

1024×768 Resolución 10μm Tamaño de píxel Modulo térmico infrarrojo enfriado para monitoreo de larga distancia
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | GAVIN GC1010HMG |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1024 × 768/10 μm | Velocidad de fotogramas | 50Hz |
|---|---|---|---|
| Detector de infrarrojos NETD (23 ℃) | 20 mK(F2); 25mK(F4) | Rango espectral | 3,7 ~ 4,8 μm |
| Tamaño | 87×94×54,5 mm | Peso | ≤ 460 g |
| Resaltar | Módulo Térmico Refrigerado MWIR de 15 µm,Módulo Térmico Refrigerado de Material MCT,Módulos de Cámara Refrigerados con Ensamblaje de Refrigerador Dewar |
||
Descripción de producto
10μm 1024×768 Modulo térmico infrarrojo MWIR HOT enfriado para monitoreo de larga distancia
Resumen del producto
El núcleo de la cámara infrarroja enfriada GAVIN GC1010HMG cuenta con un detector MWIR caliente de 1024×768, 10μm. Con una matriz de plano focal más grande y píxeles más pequeños en comparación con el modelo GC615HMG,Captura imágenes más nítidas con detalles intrincadosImpulsado por algoritmos avanzados de procesamiento de imágenes de próxima generación, produce imágenes térmicas estables y de primera calidad.,con dimensiones reducidas, un peso más ligero y un menor consumo de energía. Equipado con interfaces de vídeo digital abundantes y modos de salida de imagen flexibles,Este núcleo fácilmente integrable se adapta a los sistemas de mano, las cargas útiles móviles en el aire y las aplicaciones de monitorización a largo plazo, perfectamente adaptadas a proyectos compactos que priorizan la miniaturización, la eficiencia energética y la detección a larga distancia.
Principales características
- Calidad superior con FPA más grande y tamaño de píxel más pequeño
- Desarrollado sobre la base de un detector infrarrojo enfriado HOT MWIR de gran formato de 1024×768/10μm, que proporciona imágenes claras y un amplio campo de visión
- Equipado con algoritmos de procesamiento de imágenes de próxima generación, incluidos DRC, reducción de ruido 2D / 3D y mejora de borde EE para una calidad de imagen superior
- Un tamaño de píxel de 10 μm más pequeño proporciona una mayor resolución espacial y una mejor relación señal-ruido
- Optimización SWaP liderada por la tecnología HOT
- Apoya el funcionamiento a alta temperatura de 150 K, con tiempo de enfriamiento ≤ 4 min
- Tamaño compacto: 87×94×54.5mm, peso ligero: 460g
- Interfaces ricas, fácil integración
- Apoya las interfaces CameraLink/USB3.0/GigE/HDMI/SDI/MIPI/Fibra óptica
- Salida de imagen RAW/YUV flexible
Especificaciones del producto
| Modelo | GAVIN GC1010HMG |
|---|---|
| Resolución | 1024×768 |
| Tamaño de los píxeles | 10 μm |
| Respuesta espectral | 3Los demás elementos de los componentes de las placas de ensayo deberán tener una superficie de 0,05 m2 |
| Detector de infrarrojos NETD ((23°C) | El número de unidades de control de la seguridad de la aeronave es el siguiente: |
| Tasa de fotogramas | 50 Hz |
| Zoom digital | Zoom digital continuo de 1 a 8 veces |
| Dirección de la imagen | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. |
| Algoritmo de imagen | DRC, Reducción del ruido de la imagen 2D/3D, EE |
| Video analógico | PAL/NTSC |
| Video digital | Se aplicará el procedimiento de ensayo en el punto 6.2.0 Opción: Cameralink/USB3.0/GigE/SDI/HDMI/MIPI/Fibra óptica de modo único/Fibra óptica de modos múltiples |
| Sincronización externa | Se aplicará la norma LV-TTL. Opción: RS422/LVDS |
| Comunicación | Se aplicará la norma USB2.0/LV-TTL. Opción: RS422 / CAN / USB3.0 / GigE |
| Fuente de alimentación | Las partidas de las máquinas de la categoría 84 |
| Consumo de energía constante ((23°C) | ≤ 8W |
| Tiempo de enfriamiento ((23°C) | ≤ 4 minutos |
| Tamaño ((mm) | 87 por 94 por 54.5 |
| Peso (g) | ≤ 460 |
| Temperatura de funcionamiento | -40°C~+71°C |
| Lentes ópticas | Enfoque fijo: 25 mm/F2 |
Aplicaciones industriales
El módulo de imágenes térmicas GAVIN GC1010HMG se utiliza ampliamente en muchas áreas como NDT, monitoreo ambiental, vigilancia a largo plazo, investigación científica, etc.
Nuestra línea de detectores infrarrojos
Tecnologías de detección de infrarrojos internas
- Detectores infrarrojos de 8 pulgadas con VOx de 0,11 μm sin enfriar
- Detectores de infrarrojos refrigerados de 8 pulgadas de 0,5 μm MCT
- Detectores infrarrojos refrigerados T2SL de 8 pulgadas de 0,5 μm
Capacidad de producción y ventajas
- 6 millones de detectores de infrarrojos desarrollados por el propio fabricante al año
- 30Instalación de fabricación de semiconductores de 1000 m2
- 20,000 m2 de superficie de las salas limpias
Preguntas frecuentes
¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, inspección industrial, extinción de incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
