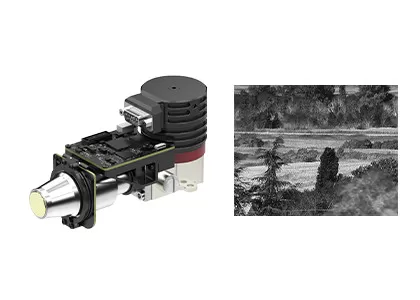

15μm 640x512 MCT MWIR Modulo térmico refrigerado con ensamblaje de enfriador Dewar integrado
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | EYAS615A |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 / 15μm | crioenfriador | RS058 |
|---|---|---|---|
| NETO | ≤ 17 mK | rango espectral | los 3.7~4.8μm |
| Tamaño | 147x58,5x71mm | Peso | ≤680g |
| Resaltar | 15uM MWIR refrescó el módulo termal,Módulo termal refrescado material de MCT,Una asamblea más fresca del Dewar refrescó los módulos de la cámara |
||
Descripción de producto
15 μm 640x512 MCT MWIR Modulo térmico refrigerado con ensamblaje de enfriador Dewar integrado
Descripción del producto
Los módulos AD enfriados de la serie EYAS tienen la función de preamplificador para convertir la señal analógica de los detectores IR enfriados en una salida de video digital.Está disponible con diferentes formatos de resolución y diferentes bandas de onda. EYAS615A es un miembro de la familia EYAS con un detector MWIR refrigerado de 640x512 / 15μm y un criocolor RS058 integrado.
Con el módulo AD refrigerado de la serie EYAS, es fácil para los clientes OEM realizar pruebas de aceptación rápida en detectores infrarrojos,iniciar el desarrollo secundario rápido y acortar su período de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados.
Nos especializamos en el diseño, fabricación, ventas y comercialización de detectores de imágenes térmicas y módulos infrarrojos.Podemos proporcionar a nuestros clientes una variedad de soluciones de imágenes térmicas infrarrojas que acortan el tiempo de desarrollo secundario y reducen en gran medida el costo para los clientes.
Principales características
- Resolución del detector: 640x512 / 15 μm
- Material del detector: MCT / HgCdTe
- El criocolorador: RS058
- Tasa de fotogramas: 1 ~ 120Hz ajustable
- Tamaño: 147 x 58.5 x 71 mm
- Peso: ≤ 680 g
- Fácil de desarrollar e integrar
Especificaciones del producto
| Modelo | Las condiciones de los requisitos de la norma EYAS615A: |
| Rendimiento del detector IR | |
| Resolución | 640x512 |
| Pitch de los píxeles | 15 μm |
| Cuidado con el aire | Se trata de una serie de medidas: |
| Rango espectral | 3.7 μm ∙ 4.8 μm MW |
| Tiempo de enfriamiento (25°C) | ≤ 6 minutos |
| DTE óptima (20°C) | ≤ 17 mK |
| Modo de trabajo | |
| Tasa de fotogramas | 1 ~ 120Hz ajustable |
| Modo de trabajo | Imagen instantánea; Modo de integración ITR/IWR; Modo Windows; Antiflorescencia |
| Especificación eléctrica | |
| Interfaz externa estándar | QSH 60 pines |
| Video digital | Cameralink: Salida de datos en bruto de 16 bits |
| Sincronización externa | CC1: INT/Frame Sincronización externa; CC2: MC Sincronización externa |
| Comunicación | Puerto serie de cameralink: TFG+/-, TC+/-; 9600bps |
| Fuente de alimentación | Panel de imagen de 1 canal: 5V 1 canal de criocolor: 24V |
| Consumo de energía estable | 7W |
| Dimensión (mm) | 147×58.5×71 |
| Peso | ≤ 680 g |
| Temperatura de trabajo | -40 °C ~ +60 °C |
| Magnitud de las vibraciones | Vibración: GJB Transporte de alta velocidad montado en vehículo Choque: Onda de medio seno, 40 g 11 ms, 3 Ejes 6 Dirección 3 veces cada uno |
Aplicaciones industriales
El módulo de imágenes térmicas EYAS615A se utiliza ampliamente en muchas áreas como el sistema de monitoreo remoto, el sistema de mejora de la visión de vuelo, la carga útil de múltiples sensores, etc.
Nuestra línea de detectores infrarrojos
Preguntas frecuentes
1¿Qué es la sensibilidad térmica?
La sensibilidad térmica, también llamada NETD (Diferencia de temperatura equivalente al ruido), es un parámetro clave para evaluar cámaras de imágenes térmicas de onda media (MWIR) y onda larga (LWIR).Está directamente relacionado con la claridad medida por el termómetroEs un valor numérico que representa la relación señal/ruido de la diferencia de temperatura y se mide en miliKelvin (mK).Cuanto mayor sea la sensibilidad y más clara la imagen.
2¿Cuáles son las aplicaciones de las imágenes térmicas?
La medición de la temperatura y la obtención de imágenes en todo tiempo son dos funciones básicas de la tecnología de imágenes térmicas infrarrojas.Los productos desarrollados sobre la base de estas dos tecnologías se utilizan ampliamente en seguridad y vigilancia, cargas útiles de UAV, inspección industrial, lucha contra incendios, mantenimiento predictivo, ADAS, prevención de epidemias, AIoT, etc.
