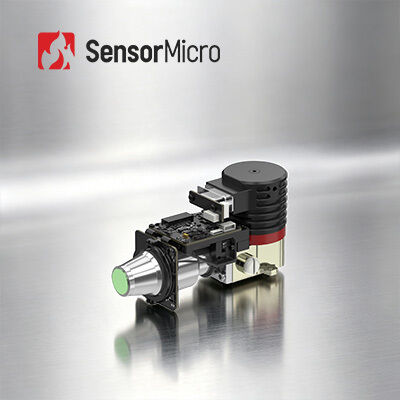

640x512 Resolución 15μm Tamaño de píxeles Modulo AD refrigerado con 1 ~ 120Hz Tasa de fotogramas ajustable para imágenes térmicas

  • 640x512 Resolution 15μm Pixel Size Cooled AD Module with 1~120Hz Adjustable Frame Rate for Thermal Imaging
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo EYAS G615MA
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago T/T
Datos del producto
Resolución 640x512 / 15μm Velocidad de fotogramas 1~ 120Hz, ajustable
Detector de infrarrojos NETD (23 ℃) 16mK(F2); 18mK(F4) Rango espectral 3Los demás elementos de los componentes de las placas de ensayo deberán estar incluidos en el ensayo
Tamaño 142×59×78mm Peso ≤650g
Resaltar

640x512 refrescó el módulo del ANUNCIO

,

Módulo refrescado detector infrarrojo del ANUNCIO

,

Acelerador para el detector infrarrojo refrescado
Deja un mensaje
Descripción de producto
Acelerador para Detector Infrarrojo Enfriado 640x512/15 µm Módulo AD Enfriado
Descripción General del Producto

Módulo AD Enfriado con Detector Infrarrojo Enfriado MCT MWIR de 640x512 / 15 µm para Integración Rápida

Los módulos AD enfriados de la serie EYAS G cuentan con funcionalidad de preamplificador para convertir señales analógicas de detectores IR enfriados en flujos de video digitales. Disponibles en varios formatos de resolución y bandas de onda.

El módulo AD enfriado EYAS G615MA integra un detector infrarrojo enfriado MWIR de 640×512/15 µm con una placa de circuito AD y un criocooler Stirling rotativo RS058. Convierte las señales de salida analógicas en flujos de video digitales, al tiempo que proporciona potencia de accionamiento y temporización de control, lo que permite a los clientes OEM probar y verificar rápidamente los detectores, simplificar los procesos de integración y acelerar el progreso del desarrollo.

Con los módulos AD enfriados de la serie EYAS G, los integradores OEM pueden realizar pruebas de aceptación rápidas en detectores infrarrojos SensorMicro, iniciar un rápido desarrollo secundario y acortar los ciclos de desarrollo de módulos y productos completos basados en detectores infrarrojos enfriados.

Características Principales
  • Conversión Analógico-Digital, Desarrollo Acelerado - Basado en detectores infrarrojos enfriados MWIR de 640x512 con circuito AD integrado para conversión analógico-digital y dimensiones de detector consistentes
  • Infrarrojo Enfriado de Onda Media para Alta Versatilidad - Enfriamiento de onda media con excelente consistencia, suministro estable y resolución convencional para una amplia adaptabilidad
  • Excelente Rendimiento, Fácil Integración - La interfaz Cameralink emite datos brutos de 16 bits con control de puerto serie, alta frecuencia de fotogramas ajustable de 1 a 120 Hz para capturar objetivos en movimiento rápido
Especificaciones del Producto
Modelo EYAS G615MA
Indicadores
Resolución 640×512
Tamaño de Píxel 15 µm
Respuesta Espectral 3.7 µm ± 0.2 µm ~ 4.8 µm ± 0.2 µm
NETD del Detector IR (23 °C) 16mK (F2); 18mK (F4)
Modo de Trabajo
Frecuencia de Fotogramas 1~ 120 Hz, ajustable
Modo de Trabajo Instantánea
Modos de Integración ITR/IWR Anti-blooming, Modo Ventana
Eléctrico
Interfaz Externa Estándar 60 pines: 37201-SM060-032W1R01
5 pines: A1257WR-S-5P-LCP
Video Digital CameraLink de 16 bits (Modo Base CameraLink)
Sincronización Externa CC1: Síncrono de fotograma externo
Comunicación CameraLink UART (Predeterminado)/ RS232 (personalizable)
Velocidad en baudios: 9600 bps (Predeterminado)
Fuente de Alimentación Placa AD: 5V
Criocooler: 24V
Potencia Estable (23 °C) ≤ 8.5W
Tiempo de Enfriamiento (23 °C) ≤ 6 min 30 s
Tamaño (mm) 142×59×78
Peso (g) ≤ 650
Temperatura de Operación -40 °C ~ +71 °C
Aplicaciones Industriales

El módulo de imagen térmica EYAS G615MA se utiliza ampliamente en muchas áreas, incluyendo END, Monitoreo Ambiental, Vigilancia de Largo Alcance, Investigación Científica y más.

Nuestra Línea de Detectores Infrarrojos
  • Alta sensibilidad y excelente rendimiento - Tecnología líder a nivel mundial en la industria infrarroja
  • Varios detectores infrarrojos disponibles - Detectores IR no enfriados y enfriados en diferentes formatos y tamaños de píxel
  • Producción en volumen para garantizar una entrega rápida - Tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas Frecuentes
¿Qué es la sensibilidad térmica?

La Sensibilidad Térmica, también llamada NETD (Diferencia de Temperatura Equivalente de Ruido), es un parámetro clave para evaluar cámaras de imagen térmica de onda media (MWIR) y onda larga (LWIR). Está directamente relacionada con la claridad medida por el termógrafo. Es un valor numérico que representa la relación señal-ruido de la diferencia de temperatura y se mide en miliKelvins (mK). Cuanto menor sea el valor de sensibilidad térmica, mayor será la sensibilidad y más clara será la imagen.

¿Cuál es la diferencia entre detectores IR enfriados y no enfriados?

Actualmente existen dos tipos de sensores de imagen térmica infrarroja en el mercado: enfriados y no enfriados. Los detectores IR no enfriados operan a temperatura ambiente y se basan en tecnología de semiconductores, lo que permite la producción en volumen con tamaño pequeño y bajo costo. Se utilizan ampliamente en dispositivos portátiles/de mano/móviles. Los detectores IR enfriados se empaquetan en unidades que mantienen temperaturas extremadamente bajas utilizando criocoolers. Son más grandes, más caros y menos fiables que los sensores no enfriados debido a los complejos sistemas de enfriamiento. Sin embargo, los sistemas enfriados ofrecen una sensibilidad increíble y generalmente funcionan con ópticas de larga distancia focal para misiones de largo alcance.
