xResolución | 640x512 / el 15μm | Cryocooler | RS058 |
---|---|---|---|
NETD | ≤17mK | Gama espectral | los 3.7~4.8μm |
TAMAÑO | 147x58.5x71m m | Peso | ≤680g |
Alta luz | 640x512 refrescó el módulo del ANUNCIO,Módulo refrescado detector infrarrojo del ANUNCIO,Acelerador para el detector infrarrojo refrescado |

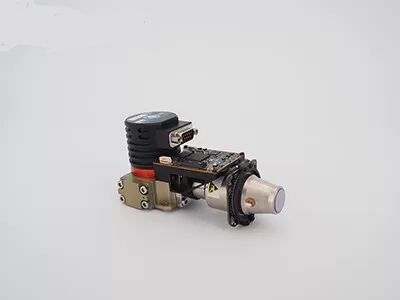

El acelerador para el detector infrarrojo refrescado 640x512 refrescó el módulo del ANUNCIO
El módulo refrescado del ANUNCIO con 640x512/el 15μm MCT MWIR refrescó el detector infrarrojo para la integración rápida
La serie del HALCÓN NIEGO refrescó los módulos del ANUNCIO tiene la función del preamplificador para convertir la señal analógica de detectores refrescados del IR en una salida digital de la transmisión de vídeo. Está disponible con diversos formatos de la resolución y diversas bandas de onda. EYAS615A es un miembro de la familia del HALCÓN NIEGO con el detector refrescado MWIR de 640x512/el 15μm y del cryocooler RS058 integrado.
Con serie del HALCÓN NIEGO módulo refrescado del ANUNCIO, es fácil que los clientes del OEM realizar la prueba de aceptación rápida en los detectores infrarrojos de GST, desarrollo secundario rápido del comienzo y acorten su período del desarrollo de módulos y de productos completos basados en detectores infrarrojos refrescados.
La tecnología de los sensores global se especializa en el diseño, la fabricación, las ventas y el márketing de los detectores de la toma de imágenes térmica y de los módulos infrarrojos. Podemos proporcionar a nuestros clientes una variedad de soluciones infrarrojas de la toma de imágenes térmica que acorten tiempo de desarrollo secundario y reduzcan grandemente el coste para los clientes.
Detector infrarrojo refrescado del alto rendimiento
• Alta sensibilidad termal con NETD≤17mk típico
Fácil convertirse y integrar
• Informaciones en bruto de la salida 16bit del interfaz de Cameralink, control del puerto serie
• Estructura integrada que tiene dimensión constante con el detector
Blanco móvil de alta velocidad de la captura
• La frecuencia del marco de la salida es ajustable en 1~120Hz
Modelo | EYAS615A |
Funcionamiento del detector del IR | |
Resolución | 640x512 |
Echada del pixel | el 15μm |
Cryocooler | RS058 |
Gama espectral | los 3.7μm~4.8μm MW |
Tiempo de enfriamiento (25°C) | ≤6min |
NETD óptimo (20°C) | ≤17mK |
Modo de trabajo | |
Velocidad de fotogramas | 1~120Hz ajustable |
Modo de trabajo | Foto; Modo de la integración de ITR/IWR; Modo de Windows; Antialgas |
Especificación eléctrica | |
Interfaz externo estándar | Perno de QSH 60 |
Vídeo de Digitaces | Cameralink: Informaciones en bruto de la salida 16bit |
Sincronización externa | CC1: Sincronización externa de INT/Frame; CC2: Sincronización externa de la bujía métrica |
Comunicación | Puerto serie de Cameralink: TFG+/-, TC+/-; 9600bps |
Fuente de alimentación | El 1 panel de la proyección de imagen del canal: 5V 1 canal Cryocooler: 24V |
Consumo de energía estable | 7W |
Dimensión (milímetros) | 147×58.5×71 |
Peso | ≤680g |
Temperatura de trabajo | -40°C ~ +60°C |
Magnitud de la vibración | Vibración: GJB Vehículo-montó transporte de alta velocidad Choque: onda del Mitad-seno, ms 40g 11, 3 dirección de AXIS 6 3 veces por cada uno |
El módulo de la toma de imágenes térmica de EYAS615A es ampliamente utilizado muchas áreas tales como sistema de vigilancia remoto, sistema del aumento de Vision del vuelo, carga útil etc. del multidetector.
1. ¿Cuál es sensiivity termal?
La sensibilidad termal, también nombrada NETD (ruido diferencia de la temperatura equivalente), es un parámetro dominante para evaluar cámaras de la toma de imágenes térmica de la onda media (MWIR) y de la onda larga (LWIR). Se relaciona directamente con la claridad medida por el toner termal. Es un valor numérico que representa el ratio señal/ruido de la diferencia de la temperatura y medido en los milliKelvins (mK). Cuanto más pequeño es el valor termal de la sensibilidad, más alta es la sensibilidad y más clara está la imagen.
2. ¿Cuál es la diferencia entre los detectores sin enfriar y refrescados del IR?
Hay actualmente dos tipos de sensores infrarrojos de la toma de imágenes térmica en el mercado, refrescados y sin enfriar.
El detector sin enfriar del IR actúa en la temperatura ambiente. Se basa en industria del semiconductor y puede ser fabricado así generalmente en volumen grande con costo tamaño pequeño y bajo. Los detectores sin enfriar del IR son ampliamente utilizados en portátil/PDA/dispositivos móviles.
Los detectores refrescados del IR se empaquetan en una unidad que los guarde en extremadamente - la baja temperatura que será apoyada por un refrigerador del cryo. Son mucho más grandes, más costosos y menos confiables que los sensores sin enfriar, principalmente debido a los sistemas de enfriamiento complejos que requieren. Sin embargo, los sistemas refrescados son increíblemente sensibles y trabajan generalmente con la óptica larga de la longitud focal para alcanzar la misión de la gama larga
