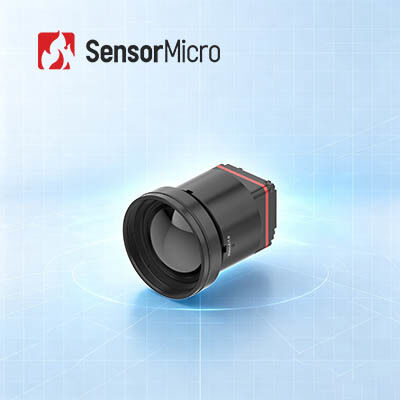

Módulo de imagen térmica LWIR sin enfriar con resolución 1280x1024 8μm Pitch de píxeles y 30mK NETD para inspección fotovoltaica
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Consumo de energía | 1W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25/30 Hz |
| Resaltar | Módulo sin enfriar de la toma de imágenes térmica de LWIR,Módulo de la toma de imágenes térmica de las cargas útiles del,base termal sin enfriar de la cámara 640x512 |
||
Descripción de producto
Módulo de Imagen Térmica LWIR No Refrigerado 1280x1024/8µm para Inspección Fotovoltaica
Descripción del Producto
Buscando un potente núcleo de cámara térmica de megapíxeles para sus dispositivos? Conozca el núcleo de cámara térmica iTL1208. Comprimimos un rendimiento térmico completo de alta resolución de 1280*1024 y 8µm en un módulo compacto de 22.6*22.6*34.5mm que solo pesa 35.7 gramos con una lente de 12mm. Con un NETD ultra bajo de 30mK, este módulo de cámara infrarroja capta las diferencias de temperatura más débiles que el ojo desnudo no puede detectar. Conéctelo e intégralo fácilmente a través de MIPI CSI, con salida RAW y YUV y control simple por puerto serie/I2C. Ya sea que construya cámaras para extinción de incendios, herramientas de inspección portátiles o dispositivos de vigilancia móvil, el módulo de imagen térmica iTL1208 es su solución perfecta de visión térmica ligera.
Características Principales
- Diseño Extremadamente Ligero
Tamaño compacto de 22.6*22.6*34.5mm y un peso de 35.7g (incluida una lente de 12mm)
Entre los niveles de integración más altos de su clase - Alta Sensibilidad, Detección Precisa
Tamaño de píxel ultrapequeño de 8µm con resolución de 1280*1024, que ofrece detalles finos e imágenes claras
NETD típico ≤ 30mK, lo que permite la detección fiable de sutiles diferencias de temperatura - Desarrollo Simplificado, Integración Rápida
Múltiples opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
Soporta interfaz de salida de imagen MIPI CSI
Salida de datos de imagen RAW y YUV, con control a través de puerto serie/I2C
Especificaciones del Producto
| Modelo | iTL1208 |
|---|---|
| Indicadores del Detector IR | Material Sensible: VOx |
| Resolución: 1280*1024 | |
| Tamaño de Píxel: 8µm | |
| Respuesta Espectral: 8µm ~ 14µm | |
| NETD Típico: ≤30mK | |
| Procesamiento de Imagen | Velocidad de Fotogramas Digital: 25/30Hz |
| Tiempo de Arranque: ≤6s | |
| Vídeo Digital: RAW/YUV | |
| Algoritmo de Imagen: NUC/3DNR/DNS/DRC/EE | |
| Visualización de Imagen: 10 Tipos (Blanco Caliente/Lava/Rojo Hierro/Hierro Caliente/Médico/Ártico/Arcoíris 1/Arcoíris 2/Tinte/Negro Caliente) | |
| Software para PC | Software para PC: Control de Módulo y Visualización de Vídeo |
| Eléctrico | Interfaz Externa Estándar: Interfaz de Conector 34Pin: BP04SD-34-0065-R0 |
| Interfaz de Comunicación: TTL-232/I2C | |
| Interfaz de Vídeo Digital: MIPI-CSI | |
| Voltaje de Suministro: 4.5-5.5V | |
| Consumo de Energía Típico: 1W | |
| Mecánico | Tamaño (incluida la lente): Con lente de 5mm: 22.6mm*22.6mm*50mm (diámetro exterior de la lente Φ37mm) Con lente de 10mm: 22.6mm*22.6mm*45.3mm (diámetro exterior de la lente Φ33mm) Con lente de 12mm: 22.6mm*22.6mm*34.5mm (diámetro exterior de la lente Φ26.6mm) Con lente de 17mm: 22.6mm*22.6mm*35.4mm (diámetro exterior de la lente Φ27mm) Con lente de 25mm: 22.6mm*22.6mm*44.2mm (diámetro exterior de la lente Φ33mm) Con lente de 35mm: 22.6mm*22.6mm*50.9mm (diámetro exterior de la lente Φ43.2mm) |
| Peso (incluida la lente): 85.5±4.5g (Con lente de 5mm) 70.5±3.6g (Con lente de 10mm) 35.7±2g (Con lente de 12mm) 40.7±2.1g (Con lente de 17mm) 71.0±3.6g (Con lente de 25mm) 110±5.5g (Con lente de 35mm) | |
| Adaptabilidad Ambiental | Temperatura de Operación: -40℃~+70℃ |
| Temperatura de Almacenamiento: -45℃~+85℃ | |
| Humedad: 5%~95%, sin condensación | |
| Vibración: 5.35grms, Vibración Aleatoria, 3 ejes | |
| Impacto: Onda Semisenoidal, 40g/11ms, Dirección de Impacto Eje X, 3 veces | |
| Certificación: ROHS2.0/REACH | |
| Lente Óptica | Atermal de Enfoque Fijo: 5/10/12/17/25/35mm |
Aplicaciones Industriales
El módulo de imagen térmica iTL1208 puede ser ampliamente utilizado en campos como extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos vestibles, dispositivos portátiles, etc.
Nuestras Ventajas
- Rica Variedad de Productos
Múltiples resoluciones de matriz, tamaños de píxel, bandas de onda y combinaciones de opciones de lentes proporcionan mayor flexibilidad para diversas aplicaciones. - Rendimiento Sobresaliente
Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran fiabilidad: diseñados para funcionar en una amplia gama de desafíos ambientales. - Fácil Integración
Múltiples opciones de interfaz hacen que la integración sea sencilla y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas Frecuentes
¿Cuál es la ventaja de la imagen térmica infrarroja?
- Ver a través de la oscuridad total
- Identificación bajo camuflaje
- Detección a larga distancia
- Detección de distribución de calor
- Medición de temperatura sin contacto
- Conciencia de ocupación
- Y así sucesivamente
¿Qué es la sensibilidad térmica?
La Sensibilidad Térmica, también llamada NETD (Diferencia de Temperatura Equivalente de Ruido), es un parámetro clave para evaluar cámaras de imagen térmica de onda media (MWIR) y onda larga (LWIR). Está directamente relacionada con la claridad medida por el termógrafo. Es un valor numérico que representa la relación señal-ruido de la diferencia de temperatura y se mide en miliKelvins (mK). Cuanto menor sea el valor de sensibilidad térmica, mayor será la sensibilidad y más clara será la imagen.
¿Cuál es la diferencia entre el encapsulado a nivel de oblea, el encapsulado cerámico y el encapsulado metálico?
Los detectores infrarrojos no refrigerados se dividen actualmente en encapsulado metálico, encapsulado cerámico y encapsulado a nivel de oblea. El encapsulado metálico es el más antiguo y el mejor de las tres formas principales de encapsulado; el encapsulado a nivel de oblea es adecuado para la producción en masa; y el encapsulado cerámico es más favorecido por el mercado dedicado de productos civiles.
