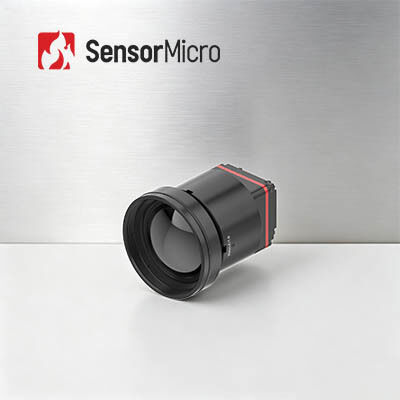

SWaP-C LWIR 1280x1024 Modulo de cámara térmica de resolución con pitch de píxeles de 8μm y NETD ≤30mK para dispositivos portátiles
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Consumo de energía | 1W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25/30 Hz |
| Resaltar | Modulo de cámara térmica LWIR SWaP-C,Modulo de cámara térmica LWIR,Núcleo de cámara térmica 12um |
||
Descripción de producto
Modulo de cámara térmica SWaP-C LWIR 1280x1024/8μm para dispositivos portátiles
Resumen del producto
El módulo de imágenes térmicas iTL1208 es un núcleo de cámara infrarroja de megapixeles sin enfriar de próxima generación diseñado para el despliegue de sistemas móviles de bajo SWAP,Combinando hardware miniaturizado con capacidades de detección térmica de alta precisión.
Este módulo de cámara de infrarrojos ofrece un rendimiento de imagen de primera calidad con un paso de píxeles pequeño de 8 μm, una resolución de 1280 × 1024 megapíxeles y un NETD típico de ≤ 30 mK para detección térmica ultrasensible.
Ideal para extinción de incendios, diagnóstico industrial, vigilancia al aire libre y dispositivos térmicos portátiles.
Principales características
- Diseño extremadamente ligero- Tamaño compacto de 22,6 × 22,6 × 34,5 mm y peso de 35,7 g (incluida la lente de 12 mm) con uno de los niveles más altos de integración en su clase
- Alta sensibilidad, detección precisa- 8 μm de tamaño de píxel ultrapequeño con una resolución de 1280×1024 que proporciona detalles finos y imágenes claras, con un NETD típico ≤ 30mK para la detección confiable de diferencias sutiles de temperatura
- Desarrollo simplificado, integración rápida- Opciones múltiples de lentes ópticas, soporta interfaz de salida de imagen MIPI CSI, salida de datos de imagen RAW y YUV con control a través de puerto serie/I2C
Especificaciones del producto
| Modelo | ITL1208 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 1280×1024 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232 / I2C |
| Interfaz de vídeo digital | MIPI-CSI |
| Válvula de alimentación | 4.5-5.5V |
| Consumo típico de energía | 1W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) |
| Peso (incluida la lente) | 85.5±4.5g (con lente de 5 mm) 70.5±3.6g (con lente de 10 mm) 35.7 ± 2 g (con lente de 12 mm) 40.7±2.1g (con lente de 17 mm) 71.0±3.6g (con lente de 25 mm) 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 puede utilizarse ampliamente en la lucha contra incendios forestales, el mantenimiento de la energía, la inspección fotovoltaica, el monitoreo de seguridad, los dispositivos portátiles, los dispositivos portátiles y más.
Nuestro equipo
- Profundidad de la experiencia técnica- Muchos años de experiencia en investigación, desarrollo y aplicación de tecnología de sensores infrarrojos con fuertes capacidades en diseño de chips, fabricación de obleas, envasado y pruebas,y integración del sistema
- Centrada en la innovación y la aplicación práctica- Comprometido con impulsar avances tecnológicos en imágenes térmicas, constantemente empujando los límites en NETD, SWaP y temperatura de funcionamiento
- Cartera de productos diversificada- gama completa de componentes de detección de infrarrojos que incluyen soluciones refrigeradas y no refrigeradas para diversas industrias
- Validación rigurosa de la fiabilidad- Sistema de gestión de calidad sólido con múltiples procedimientos de ensayo durante toda la producción para garantizar la estabilidad y fiabilidad a largo plazo
- Apoyo técnico profesional- El equipo de ingeniería trabaja en estrecha colaboración con los equipos de I+D y productos de los clientes para acelerar la integración del sistema y mejorar la eficiencia
Preguntas frecuentes
¿Qué es un detector infrarrojo / sensor de imagen térmica?
Las ondas infrarrojas no se pueden ver con el ojo humano.El detector infrarrojo / sensor de imágenes térmicas es un dispositivo óptico-eléctrico que reacciona con la radiación infrarroja y la energía térmica y la convierte en señales eléctricas, luego emite imágenes térmicas visibles.
¿Qué es la PDL?
WLP se refiere al paquete de nivel de oblea. Es el proceso de completar el embalaje de alto vacío directamente en toda la oblea MEMS, luego escribir y cortar para hacer un solo sensor infrarrojo.Junto con el paquete metálico y el paquete cerámico, son los 3 formatos principales de paquetes de detectores infrarrojos sin enfriar.
¿Cuál es la ventaja de WLP?
Los detectores IR WLP están especialmente diseñados para satisfacer los requisitos de miniaturización y bajo coste en la aplicación de la tecnología infrarroja al mercado de la electrónica de consumo.con capacidad de fabricación en volumen, ofrece ahora una variedad de soluciones de módulos infrarrojos WLP para impulsar nuevas aplicaciones en los mercados emergentes.
