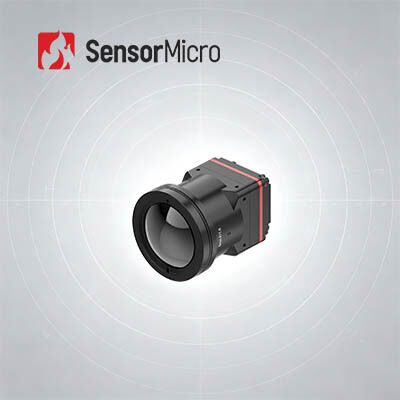

Módulo de imágenes térmicas sin enfriar con resolución 1280x1024 8μm Pitch de píxeles y rango espectral de 8~14μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Paso de píxeles | 8μm |
|---|---|---|---|
| Velocidad de fotogramas | 25/30 Hz | Rango espectral | 8~14μm |
| Consumo de energía | 1W | NETD típico | ≤30mK |
| Resaltar | Módulo sin enfriar radiométrico de la toma de imágenes térmica,Módulo sin enfriar de la toma de imágenes térmica de los abejones,Base termal 14um de la cámara |
||
Descripción de producto
Gama espectral no refrigerada del módulo 1280x1024/8μm de la toma de imágenes térmica 8~14μm
Diseñado para sistemas de detección fotoeléctrica en miniatura de próxima generación, el núcleo de cámara infrarroja de megapíxeles insignia iTL1208 logra una sinergia innovadora de rendimiento SWaP. Con un chip detector de infrarrojos de gran formato de primera calidad de 8 μm, este módulo exquisitamente encapsulado logra imágenes térmicas de alta fidelidad de 1280 × 1024 dentro de una carcasa minimalista de 22,6 × 22,6 × 34,5 mm y una carga útil ultraligera de 35,7 g. Con una clasificación NETD ultrabaja de 30 mK y algoritmos de optimización de imagen inteligentes de desarrollo propio, restaura detalles térmicos de espectro completo con una precisión excepcional incluso en entornos complejos de bajo contraste. Optimizado para terminales fotoeléctricos de precisión portátiles y cargas útiles de plataformas móviles no tripuladas, el iTL1208 admite una configuración óptica personalizada y una interacción de protocolo de bus industrial estándar, lo que permite sistemas de seguridad de alto nivel, inspección industrial inteligente y respuesta a emergencias de seguridad pública con capacidades confiables de visión infrarroja central.
Características principales
- Diseño extremadamente liviano- Tamaño compacto de 22,6×22,6×34,5 mm y peso de 34,5 g (incluida la lente de 12 mm); entre los niveles más altos de integración en su clase
- Alta sensibilidad, detección precisa- Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280 × 1024, que ofrece detalles finos e imágenes claras; NETD típico ≤ 30 mK, lo que permite una detección confiable de diferencias sutiles de temperatura
- Desarrollo simplificado, integración rápida- Múltiples opciones de lentes ópticas disponibles para cumplir con diversos requisitos de aplicación; admite interfaz de salida de imagen MIPI CSI; Salida de datos de imágenes RAW y YUV, con control vía puerto serie/I2C
Especificaciones del producto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores de infrarrojos |
Material sensible:voz Resolución:1280×1024 Tamaño de píxel:8μm Respuesta espectral:8 μm ~ 14 μm NETD típico:≤30 mK |
| Procesamiento de imágenes |
Velocidad de fotogramas digitales:25/30Hz Hora de inicio:≤6s Vídeo Digital:CRUDO/YUV Algoritmo de imagen:NUC/3DNR/DNS/RDC/EE Visualización de imagen:10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | Control de módulo y visualización de vídeo |
| Eléctrico |
Interfaz externa estándar:Interfaz de conector de 34 pines: BP04SD-34-0065-R0 Interfaz de comunicación:TTL-232/I2C Interfaz de vídeo digital:MIPI-CSI Tensión de alimentación:4,5-5,5 V Consumo de energía típico:1W |
| Mecánico |
Tamaño (incluida la lente): • Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) • Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) • Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) • Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) • Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) Peso (incluida la lente): • 85,5±4,5 g (con lente de 5 mm) • 70,5±3,6 g (con lente de 10 mm) • 35,7±2 g (con lente de 12 mm) • 40,7±2,1 g (con lente de 17 mm) • 71,0±3,6 g (con lente de 25 mm) • 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad ambiental |
Temperatura de funcionamiento:-40℃~+70℃ Temperatura de almacenamiento:-45℃~+85℃ Humedad:5%~95%, sin condensación Vibración:5,35 grms, vibración aleatoria, 3 ejes Impacto:Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces Proceso de dar un título:ROHS2.0/ALCANCE Lente óptica:Atérmico de enfoque fijo: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se puede utilizar en campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Beneficios del producto
Rica variedad de productos- Múltiples resoluciones de matriz, tamaños de píxeles, bandas de ondas y combinaciones de opciones de lentes brindan mayor flexibilidad para diversas aplicaciones.
Rendimiento excepcional- Imágenes claras, tamaño compacto, bajo consumo de energía, alta sensibilidad y gran confiabilidad: diseñado para funcionar en una amplia gama de desafíos ambientales.
Fácil integración- Las múltiples opciones de interfaz simplifican la integración y permiten un desarrollo rápido en múltiples campos de aplicación.
Preguntas frecuentes
¿En qué industrias se utilizan los detectores infrarrojos de matriz de plano focal?
El detector de plano focal infrarrojo es el componente central del sistema de imágenes térmicas y es la clave para detectar, identificar y analizar información infrarroja de objetos. Tiene una amplia gama de aplicaciones en tráfico, inspección, monitoreo de seguridad, meteorología, medicina y otras industrias.
¿Cuáles son las características del detector de plano focal infrarrojo refrigerado y no refrigerado?
Los detectores de plano focal infrarrojo se pueden dividir en detector de plano focal infrarrojo enfriado y detector de plano focal infrarrojo no refrigerado. El detector de infrarrojos refrigerado funciona en un entorno de vacío de baja temperatura con alta sensibilidad y puede distinguir diferencias de temperatura más sutiles, mientras que el detector de plano focal infrarrojo no refrigerado no necesita un entorno criogénico y puede funcionar a temperatura ambiente.
