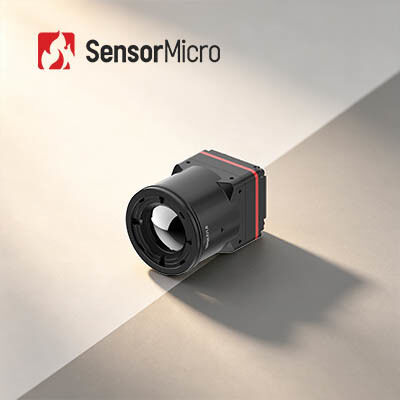

HD 1280x1024 Modulo de imágenes térmicas de resolución con tamaño de píxel de 8μm y sensibilidad térmica de 30mK para detección de precisión

  • HD 1280x1024 Resolution Thermal Imaging Module with 8μm Pixel Size and 30mK Thermal Sensitivity for Precision Detection
Lugar de origen Porcelana
Nombre de la marca SensorMicro
Certificación ISO9001:2015; RoHS; Reach
Número de modelo iTL1208
Cantidad de orden mínima 1 pedazo
Precio Negociable
Condiciones de pago LC, T/T
Datos del producto
NETD típico ≤30mK Consumo de energía 1W
Rango espectral 8~14μm Velocidad de fotogramas 25/30 Hz
Paso de píxeles 12 μm Resolución 1280x1024
Resaltar

Módulo 640x512 de la toma de imágenes térmica de los abejones

,

Módulo industrial 12uM de la toma de imágenes térmica

,

Base de la cámara de Lwir de la termografía
Deja un mensaje
Descripción de producto
Módulo de imágenes térmicas HD 1280x1024/8μm para la lucha contra incendios forestales
Resumen del producto
El iTL1208 es un núcleo de cámara infrarroja de 8 μm de alta integración diseñado específicamente para aplicaciones móviles sensibles a SWaP. Con dimensiones compactas de 22.6 × 22.6 × 34.5 mm y un peso de solo 35.7g con una lente de 12 mm, ofrece imágenes térmicas HD de 1280×1024 y una alta sensibilidad térmica de 30mK. Con interfaz MIPI CSI, salida dual RAW/YUV y control serial/I2C,Este módulo de fácil integración es ideal para portátil, equipos de seguridad, industriales, de extinción de incendios y de rescate para imágenes térmicas.
Principales características
Diseño extremadamente ligero
  • Tamaño compacto de 22,6 × 22,6 × 34,5 mm y peso de 34,5 g (incluida la lente de 12 mm)
  • Entre los niveles de integración más altos de su clase
Alta sensibilidad, detección precisa
  • Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280×1024, que ofrece detalles finos e imágenes claras
  • NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
  • Varias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
  • Apoya la interfaz de salida de imagen MIPI CSI
  • Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
Modelo ITL1208
Indicadores de los detectores de IR
Materiales sensibles VOC
Resolución 1280×1024
Tamaño de los píxeles 8 μm
Respuesta espectral 8 μm ~ 14 μm
Técnica de las TDN ≤ 30 mK
Procesamiento de imágenes
Tasa de fotogramas digitales 25/30 Hz
Tiempo de arranque ≤ 6 s
Video digital En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal.
Algoritmo de imagen NUC/3DNR/DNS/DRC/EE
Muestra de imagen 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente)
Software para PC
Software para PC Modulo de control y visualización de vídeo
Eléctrico
Interfaz externa estándar Interfaz del conector: BP04SD-34-0065-R0
Interfaz de comunicación TTL-232 / I2C
Interfaz de vídeo digital MIPI-CSI
Válvula de alimentación 4.5-5.5V
Consumo típico de energía 1W
Mecánica
Tamaño (incluida la lente) Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm)
Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm)
Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm)
Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm)
Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm)
Peso (incluida la lente) 85.5±4.5 g (con lente de 5 mm)
70.5±3.6 g (con lente de 10 mm)
35.7 ± 2 g (con lente de 12 mm)
40.7±2,1 g (con lente de 17 mm)
71.0±3,6 g (con lente de 25 mm)
110±5,5 g (con lente de 35 mm)
Adaptabilidad al medio ambiente
Temperatura de funcionamiento -40°C~+70°C
Temperatura de almacenamiento -45°C~+85°C
Humedad 5% a 95%, no condensante
Vibración 5.35 gramos, vibración aleatoria, 3 ejes
Impacto Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces
Certificación El objetivo de la presente Directiva es:
Lentes ópticas Foro fijo Atermal: 5/10/12/17/25/35 mm
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles y más.
Servicios personalizados
  • Personalización del producto:Ajustar las configuraciones y adaptar los algoritmos para satisfacer los requisitos específicos de la industria
  • Apoyo técnico y formación in situ:Proporcionar a los clientes principales la instalación práctica del sistema y la formación operativa
  • Innovación conjunta para nuevos productos y mercados:Colaborar con los clientes para desarrollar conjuntamente soluciones innovadoras de aplicaciones infrarrojas
Preguntas frecuentes
¿Qué es la termografía infrarroja?
La termografía es un nuevo y eficaz método de diagnóstico no invasivo basado en la detección de la temperatura de la superficie del objeto.The infrared (IR) radiation emitted from an object is recorded and visualized in the form of a temperature distribution map La radiación infrarroja (IR) emitida desde un objeto se registra y se visualiza en la forma de un mapa de distribución de temperatura.
¿Para qué se puede utilizar la termografía infrarroja?
Las imágenes térmicas infrarrojas se pueden utilizar para realizar inspecciones en el hogar, determinar defectos estructurales, fallos eléctricos, fallos mecánicos, cambios fisiológicos en personas y animales, y mucho más.
¿Cuáles son las ventajas de la termografía infrarroja?
Para ensayos no destructivos:
  • Sencillo de probar y rápido para responder sin daños
  • Ahorra costes, aumenta la eficiencia del trabajo, reduce la depreciación de la mano de obra y el equipo
Para la termografía médica:
  • Muy eficiente para encontrar problemas ocultos en el cuerpo humano.
  • 100% seguro sin radiación y dolor
  • Una herramienta ideal para la detección temprana de la salud
