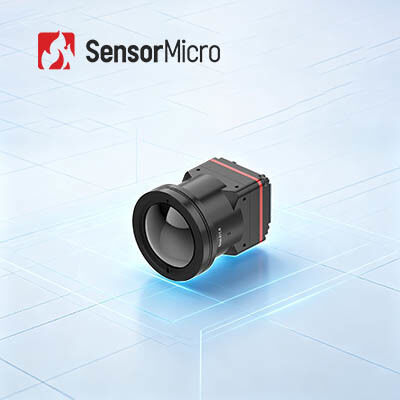

1280x1024 Resolución 8μm Tamaño de píxel núcleo de cámara térmica LWIR con ≤30mK NETD para seguridad de largo alcance
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 1280x1024 | Consumo de energía | 1W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 8μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25/30 Hz |
| Resaltar | Base termal minúscula de la cámara de LWIR,Base termal de la cámara integrada en abejones,módulo termal sin enfriar 12uM |
||
Descripción de producto
Núcleo de cámara térmica LWIR 1280x1024 8μm integrado en una cámara de seguridad de largo alcance
Descripción general del producto
El núcleo de la cámara infrarroja iTL1208 integra un detector térmico infrarrojo de paquete de nivel de oblea (WLP) de 1280x1024 / 8μm. Este módulo de imágenes térmicas LWIR no refrigerado funciona dentro de un rango espectral de 8 a 14 μm.
El iTL1208 es un núcleo de cámara infrarroja compacto de 8 megapíxeles diseñado para la optimización SWaP de próxima generación. Con unas medidas de sólo 22,6 * 22,6 * 34,5 mm y un peso de sólo 35,7 g (incluida una lente de 12 mm), ofrece una portabilidad excepcional sin comprometer el rendimiento.
Con un detector de megapíxeles de gran formato, el iTL1208 proporciona imágenes térmicas de alta definición con un tamaño de píxel de 8 μm líder en la industria que permite una mayor densidad de integración. Con NETD de hasta 30 mK y mejorado mediante algoritmos avanzados de optimización de imágenes, captura detalles térmicos más finos con mayor claridad. Diseñado especialmente para dispositivos portátiles y plataformas móviles, es ideal para vigilancia de seguridad, inspección industrial, extinción de incendios, operaciones de rescate y otras aplicaciones que requieren imágenes térmicas compactas pero de alta resolución.
Características principales
Diseño extremadamente liviano
- Tamaño compacto de 22,6*22,6*34,5 mm y un peso de 34,5 g (incluida una lente de 12 mm)
- Entre los niveles más altos de integración de su clase.
Alta sensibilidad, detección precisa
- Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280 x 1024, que ofrece detalles finos e imágenes claras
- NETD típico ≤ 30 mK, lo que permite una detección confiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
- Múltiples opciones de lentes ópticas disponibles para cumplir con diversos requisitos de aplicación
- Admite interfaz de salida de imagen MIPI CSI
- Salida de datos de imágenes RAW y YUV, con control vía puerto serie/I2C
Especificaciones del producto
| Modelo | iTL1208 |
|---|---|
| Indicadores de detectores de infrarrojos | |
| Materiales sensibles | voz |
| Resolución | 1280*1024 |
| Tamaño de píxel | 8μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| NETD típico | ≤30 mK |
| Procesamiento de imágenes | |
| Velocidad de fotogramas digitales | 25/30Hz |
| Hora de inicio | ≤6s |
| Vídeo Digital | CRUDO/YUV |
| Algoritmo de imagen | NUC/3DNR/DNS/RDC/EE |
| Visualización de imagen | 10 tipos (blanco caliente/lava/rojo hierro/hierro caliente/médico/ártico/arco iris 1/arco iris 2/tinte/negro caliente) |
| Software para PC | |
| Software para PC | Control de módulo y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz de conector de 34 pines: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232/I2C |
| Interfaz de vídeo digital | MIPI-CSI |
| Voltaje de suministro | 4,5-5,5 V |
| Consumo de energía típico | 1W |
| Mecánico | |
| Tamaño (incluida la lente) | Con lente de 5 mm: 22,6 mm x 22,6 mm x 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22,6 mm x 22,6 mm x 45,3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22,6 mm*22,6 mm*34,5 mm (diámetro exterior de la lenteΦ26,6 mm) Con lente de 17 mm: 22,6 mm x 22,6 mm x 35,4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22,6 mm x 22,6 mm x 44,2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22,6 mm x 22,6 mm x 50,9 mm (diámetro exterior de la lente Φ43,2 mm) |
| Peso (incluida la lente) | 85,5±4,5 g (con lente de 5 mm) 70,5 ± 3,6 g (con lente de 10 mm) 35,7 ± 2 g (con lente de 12 mm) 40,7±2,1 g (con lente de 17 mm) 71,0±3,6 g (con lente de 25 mm) 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad ambiental | |
| Temperatura de funcionamiento | -40℃~+70℃ |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Humedad | 5%~95%, sin condensación |
| Vibración | 5,35 grms, vibración aleatoria, 3 ejes |
| Impacto | Media onda sinusoidal, 40 g/11 ms, dirección de impacto eje X, 3 veces |
| Proceso de dar un título | ROHS2.0/ALCANCE |
| Lente óptica | Atérmico de enfoque fijo: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612/R puede usarse ampliamente en los campos de extinción de incendios forestales, mantenimiento de energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, etc.
Perfil de la empresa
SensorMicro se fundó con una creencia simple pero poderosa: la innovación debe satisfacer las necesidades del mundo real.
SensorMicro existe para capacitar a las personas y los sistemas para que vean más allá de la superficie: los patrones, los problemas y las posibilidades que se encuentran debajo.
Al convertir el calor invisible en verdad visible, ayudamos a las industrias a tomar decisiones más inteligentes, proteger lo más importante y afrontar la complejidad con claridad.
Prestar atención a nuestra insistencia en hacernos a nosotros mismos y dar prioridad al cliente se ha convertido en una receta segura para el impulso de SensorMicro. Dado que nuestro negocio se extiende por gran parte del mundo, hemos avanzado en todos los frentes, desde seguridad, extinción de incendios, inspección industrial, atención médica y visión artificial, hasta monitoreo ambiental y aspectos clave de la neutralidad de carbono, ayudando a los socios a desbloquear todo el potencial de la detección infrarroja inteligente y conectando los puntos de la vida.
Somos más que una empresa de tecnología infrarroja. Somos una comunidad de personas comprometidas con la construcción de un futuro sostenible, ético y centrado en el ser humano. Cada píxel de innovación que creamos es una promesa: una promesa de proteger, empoderar y servir.
Preguntas frecuentes
¿Cuáles son las ventajas de los detectores de infrarrojos no refrigerados?
El detector de plano focal infrarrojo no refrigerado no necesita un dispositivo refrigerado, puede funcionar a temperatura ambiente y tiene las ventajas de inicio rápido, bajo consumo de energía, tamaño pequeño, peso ligero, larga vida útil, bajo costo, etc.
¿Cuáles son las consideraciones clave sobre un detector de infrarrojos/módulo térmico para su aplicación?
- La resolución del detector.
- El tamaño del píxel
- El NETD
- La calidad de la imagen
- Las opciones de lentes
- El consumo de energía
- El tamaño y el peso
- La interfaz mecánica y eléctrica
- El presupuesto del estado
¿Cómo seleccionar el pseudocolor correcto para imágenes térmicas?
- El blanco grisáceo es más adecuado para objetivos con una pequeña diferencia de temperatura.
- El rojo y el azul son más adecuados para la escena donde es necesario encontrar los puntos problemáticos.
- El rojo hierro es la paleta de colores estándar de la industria energética.
- Nota: no importa qué paleta elijas, la temperatura térmica no cambiará en absoluto.
