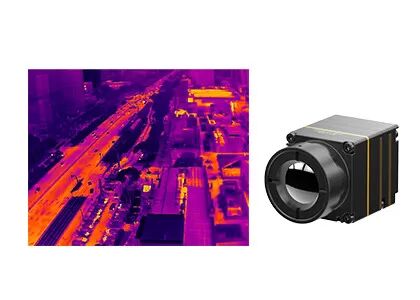

Núcleo de cámara térmica LWIR pequeño integrado en drones 640x512 12μm
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612/R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0,7W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETD típico | ≤40mK | Velocidad de fotogramas | 30Hz |
| Resaltar | Base termal minúscula de la cámara de LWIR,Base termal de la cámara integrada en abejones,módulo termal sin enfriar 12uM |
||
Descripción de producto
TWIN612 Módulo de imágenes térmicas
Núcleo de cámara térmica LWIR 640x512 de 12 μm integrado en drones
Descripción del producto
El núcleo de la cámara infrarroja iTL612R integra un detector térmico infrarrojo de 640x512 / 12μm paquete de nivel de obleas (WLP).Es un módulo de radiometría térmica LWIR sin enfriar para drones con un rango espectral de 8 a 14 μm.
El módulo de cámara térmica iTL612 presenta una presentación de imagen nítida y nítida, un tamaño compacto y un bajo costo.El módulo térmico no enfriado iTL612R proporciona una solución fiable para la integración de sistemas infrarrojos con espacio limitadoSu estructura compacta ha alcanzado el nivel superior del mismo módulo de especificación.También tiene una función termográfica opcional con un rango de medición de -20 °C ~ 550 °C para la medición de la temperatura industrial.
El módulo térmico iTL612 está especialmente desarrollado para el campo del mantenimiento predictivo, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea,Investigación policial, socorro y rescate, prevención de incendios forestales, seguridad urbana, etc.
Principales características
Diseño compacto y ligero
• Tamaño: 21 mm × 22,3 mm × 27,3 mm (con lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (con lente de 9,1 mm)
• Bajo consumo energético de tan solo 0,7 W
Imagen clara y radiometría precisa
• Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE
• Soporte para Windows/Linux/ARM SDK
• Apoyar la medición de la temperatura regional, puntual e isotérmica
Diferentes interfaces para una fácil integración
• Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Materiales sensibles | Óxido de vanadio |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Rango espectral | 8 ~ 14 μm |
| Técnica de las TDN | ≤ 40mk |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 30 Hz |
| Tiempo de arranque | 5s |
| Video digital | El número de unidades de producción es el número de unidades de producción. |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) No-ruido (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Especificaciones eléctricas | |
| Interfaz externa estándar | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Hombre) |
| Tarjeta de expansión USB | Tipo C |
| Interfaz de comunicación | Se trata de un sistema de transmisión por cable.0 |
| Interfaz de vídeo digital | CMOS8/USB2.0 |
| Válvula de alimentación | 3.3V±0,1V VDC |
| Consumo típico de energía | 0.7W |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, 0°C~550°C; soporte de personalización y expansión |
| Precisión de la medición de la temperatura | Más de ±3°C o ±3% (@23°C±3°C) |
| Medición regional de la temperatura | Valor máximo, mínimo y medio de la temperatura regional de salida |
| El SDK | Soporte para Windows/Linux/ARM; Análisis de flujo de video y conversión de gris a temperatura |
| Características físicas | |
| Tamaño (mm) | 21×22.3×27.3 (con lente de 9.1 mm) |
| Peso | 20.8g±1.5g (con lente de 9.1mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Certificados | El objetivo de la presente Directiva es: |
| Optica | |
| Lentes opcionales | Enfoque fijo atérmico: 9,1 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612/R puede integrarse en cargas útiles de UAV y dispositivos portátiles, de modo que se utiliza ampliamente en los campos deMantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda y rescate, prevención de incendios forestales, seguridad urbana, etc..
Perfil de la empresa
SensorMicro fue fundada con una creencia simple pero poderosa: la innovación debe servir a las necesidades del mundo real.
SensorMicro existe para capacitar a las personas y sistemas para ver más allá de la superficie, en los patrones, los problemas y las posibilidades que se encuentran debajo.
Al convertir el calor invisible en realidad visible, ayudamos a las industrias a tomar decisiones más inteligentes, proteger lo que más importa y navegar la complejidad con claridad.
A medida que nuestro negocio se extiende por gran parte del globo, la compañía ha comenzado a desarrollar nuevos productos y servicios.Hemos cargado hacia adelante en todos los frentes desde la seguridad, extinción de incendios, inspección industrial, atención médica y visión artificial,la vigilancia ambiental y los aspectos clave de la neutralidad de carbono, ayudando a los socios a aprovechar todo el potencial de la detección inteligente de infrarrojos, y conectando los puntos de la vida.
Somos más que una compañía de tecnología infrarroja, somos una comunidad de personas comprometidas a construir un futuro sostenible, ético y centrado en el ser humano.Cada pixel de innovación que creamos es una promesa de proteger, para empoderar y para servir.
Preguntas frecuentes
1¿Cuáles son las ventajas de los detectores infrarrojos sin enfriar?
El detector de plano focal infrarrojo sin enfriar no necesita dispositivo refrigerado, puede funcionar a temperatura ambiente y tiene las ventajas de arranque rápido, bajo consumo de energía, pequeño tamaño, peso ligero, larga vida útil,bajo costo, etc..
2¿Cuáles son las consideraciones clave sobre un detector infrarrojo / módulo térmico para su aplicación?
---La resolución del detector
---El tamaño de los píxeles
---El DNE
---La calidad de la imagen
--- Las opciones de lentes
---El consumo de energía
---El tamaño y el peso
---La interfaz mecánica y eléctrica
---El presupuesto
3¿Cómo seleccionar el pseudo-color adecuado para las imágenes térmicas?
- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura
- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.
- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.
Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.
