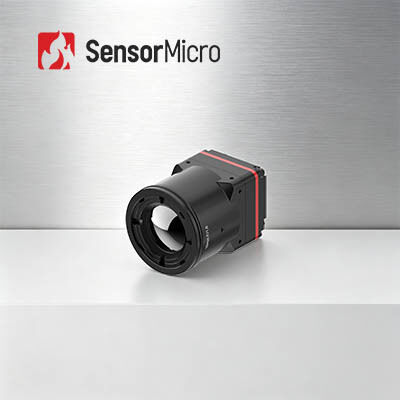

Módulo de cámara infrarroja LWIR de resolución ultra clara 1280x1024 con pitch de píxeles de 8μm y NETD ≤30mK
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Paso de píxeles | 8μm | Resolución | 1280x1024 |
|---|---|---|---|
| Consumo de energía | 1W | Rango espectral | 8~14μm |
| NETD típico | ≤30mK | Velocidad de fotogramas | 25/30 Hz |
| Resaltar | Módulo infrarrojo 640x512 de la cámara de LWIR,Módulo infrarrojo de la cámara de la toma de imágenes térmica aguda,base termal de la cámara de los abejones 12uM |
||
Descripción de producto
Modulo de cámara de infrarrojos LWIR de imágenes térmicas ultraclaras 1280x1024/8μm
Resumen del producto
El núcleo de la cámara infrarroja iTL1208 de megapixeles redefine la optimización SWaP para el hardware moderno de visión térmica.Dimensiones pequeñas de 5 mm, que ocupa el primer lugar en el nivel de integración entre los módulos infrarrojos de megapixeles.Resolución de 1280×1024 megapíxeles y ≤30mK NETD ultra-baja para detectar pequeñas diferencias de temperatura que son invisibles para las cámaras térmicas ordinariasDespliegue sin esfuerzo: compatibilidad con varias lentes, salida MIPI universal, modos de datos RAW / YUV duales y protocolos de control de doble canal.Actualice sus dispositivos térmicos con el iTL1208 para un rendimiento superior en vigilancia, pruebas industriales y escenarios de respuesta a emergencias.
Principales características
- Diseño extremadamente ligero
- Tamaño compacto de 22,6 × 22,6 × 34,5 mm y peso de 34,5 g (incluida una lente de 12 mm)
- Entre los niveles de integración más altos de su clase
- Alta sensibilidad, detección precisa
- Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280 × 1024, que ofrece detalles finos e imágenes claras
- NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura
- Desarrollo simplificado, integración rápida
- Varias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
- Apoya la interfaz de salida de imagen MIPI CSI
- Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
| Modelo | ITL1208 |
|---|---|
| Indicadores de los detectores de IR | |
| Materiales sensibles | VOC |
| Resolución | 1280×1024 |
| Tamaño de los píxeles | 8 μm |
| Respuesta espectral | 8 μm ~ 14 μm |
| Técnica de las TDN | ≤ 30 mK |
| Procesamiento de imágenes | |
| Tasa de fotogramas digitales | 25/30 Hz |
| Tiempo de arranque | ≤ 6 s |
| Video digital | En el caso de los productos de origen animal, el valor de los productos de origen animal es el valor de los productos de origen animal. |
| Algoritmo de imagen | NUC/3DNR/DNS/DRC/EE |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | |
| Software para PC | Modulo de control y visualización de vídeo |
| Eléctrico | |
| Interfaz externa estándar | Interfaz del conector: BP04SD-34-0065-R0 |
| Interfaz de comunicación | TTL-232 / I2C |
| Interfaz de vídeo digital | MIPI-CSI |
| Válvula de alimentación | 4.5-5.5V |
| Consumo típico de energía | 1W |
| Mecánica | |
| Tamaño (incluida la lente) | Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lenteΦ26,6 mm) Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) |
| Peso (incluida la lente) | 85.5±4.5 g (con lente de 5 mm) 70.5±3.6 g (con lente de 10 mm) 35.7 ± 2 g (con lente de 12 mm) 40.7±2,1 g (con lente de 17 mm) 71.0±3,6 g (con lente de 25 mm) 110±5,5 g (con lente de 35 mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, vibración aleatoria, 3 ejes |
| Impacto | Media onda senoidal, 40 g / 11 ms, dirección de impacto X eje, 3 veces |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Servicio estandarizado
- Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Soporte 24/7 - respuesta rápida y resolución oportuna para problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
1¿Cómo elegir la resolución adecuada del detector infrarrojo?
Depende de las necesidades y aplicaciones reales de sus productos, y el precio también es un factor que debe tenerse en cuenta.puede elegir el detector infrarrojo con baja resoluciónSi necesita una imagen muy clara para algunos propósitos especiales, como el monitoreo remoto, puede elegir un detector de infrarrojos de alta resolución de 1280x1024.
2¿Cómo seleccionar el pseudo-color correcto para las imágenes térmicas?
- El blanco gris es más adecuado para el objetivo con una pequeña diferencia de temperatura
- El rojo y el azul es más adecuado para la escena donde se necesitan encontrar los puntos problemáticos.
- El rojo de hierro es la paleta de colores estándar de la industria eléctrica.
Nota: no importa la paleta que elija, la temperatura térmica no cambiará en absoluto.
3¿Cómo elegir una lente térmica de cámara infrarroja adecuada?
- Las lentes estándar pueden alcanzar objetivos normales con la distancia adecuada
- Para el teleobjetivo, es adecuado para objetivos que son relativamente pequeños y que necesitan ser vistos desde una larga distancia
- Para ver más detalles de objetos a corta distancia, es mejor con lente gran angular.
- Las lentes macro son para ver objetivos muy pequeños a corta distancia, como circuitos de chips.
