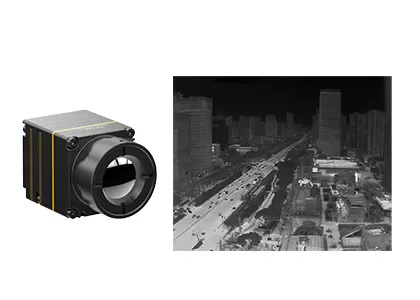

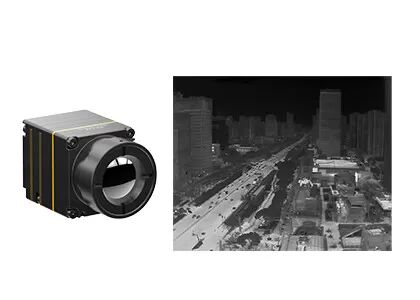

Módulo Térmico de Drones No Refrigerado LWIR con Microbolómetro VOx de 640x512 y 12 µm
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL612/R |
| Cantidad de orden mínima | 1 pedazo |
| Precio | negotiable |
| Condiciones de pago | LC, T/T |
Datos del producto
| Resolución | 640x512 | Consumo de energía | 0,7W |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| NETD típico | ≤40mK | Velocidad de fotogramas | 30Hz |
| Resaltar | Módulo termal sin enfriar de los abejones LWIR,Módulo termal de Microbolometer LWIR de la voz,Base termal 12uM de la cámara de LWIR |
||
Descripción de producto
TWIN612 Módulo de imágenes térmicas
Módulo térmico LWIR sin enfriar para drones con microbolómetro VOx de 640x512 12 μm
Descripción del producto
El núcleo de la cámara infrarroja iTL612R integra un detector térmico infrarrojo de 640x512 / 12μm paquete de nivel de obleas (WLP).Es un módulo de radiometría térmica LWIR sin enfriar para drones con un rango espectral de 8 a 14 μm.
El módulo de cámara térmica iTL612 presenta una presentación de imagen nítida y nítida, un tamaño compacto y un bajo costo.El módulo térmico no enfriado iTL612R proporciona una solución fiable para la integración de sistemas infrarrojos con espacio limitadoSu estructura compacta ha alcanzado el nivel superior del mismo módulo de especificación.También tiene una función termográfica opcional con un rango de medición de -20 °C ~ 550 °C para la medición de la temperatura industrial.
El módulo térmico iTL612 está especialmente desarrollado para el campo del mantenimiento predictivo, la inspección fotovoltaica, la protección del medio ambiente, la investigación científica, la fotografía aérea,Investigación policial, socorro y rescate, prevención de incendios forestales, seguridad urbana, etc.
Principales características
Diseño compacto y ligero
• Tamaño: 21 mm × 22,3 mm × 27,3 mm (con lente de 9,1 mm)
• Peso: 20,8 g±1,5 g (con lente de 9,1 mm)
• Bajo consumo energético de tan solo 0,7 W
Imagen clara y radiometría precisa
• Nuevo algoritmo de procesamiento de imágenes: NUC/3DNR/DNS/DRC/EE
• Soporte para Windows/Linux/ARM SDK
• Apoyar la medición de la temperatura regional, puntual e isotérmica
Diferentes interfaces para una fácil integración
• Interfaces DVP/LVDS/USB2.0, salida de datos de imagen RAW/YUV, control de puertos serie
Especificaciones del producto
| Modelo | Se aplicará el procedimiento siguiente: |
| Rendimiento del detector IR | |
| Materiales sensibles | Óxido de vanadio |
| Resolución | 640×512 |
| Tamaño de los píxeles | 12 μm |
| Rango espectral | 8 ~ 14 μm |
| Técnica de las TDN | ≤ 40mk |
| Procesamiento de imágenes | |
| Tasa de fotogramas | 30 Hz |
| Tiempo de arranque | 5s |
| Video digital | El número de unidades de producción es el número de unidades de producción. |
| Algoritmo de imagen | Corrección de las irregularidades (NUC) Reducción del ruido 3D (3DNR) No-ruido (DNS) Compresión de rango dinámico (DRC) Mejora de los bordes (EE) |
| Muestra de imagen | Negro caliente/blanco caliente/pseudo-color |
| Software para PC | |
| Software del ICC | Modulo de control y visualización de vídeo |
| Especificaciones eléctricas | |
| Interfaz externa estándar | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, Hombre) |
| Tarjeta de expansión USB | Tipo C |
| Interfaz de comunicación | Se trata de un sistema de transmisión por cable.0 |
| Interfaz de vídeo digital | CMOS8/USB2.0 |
| Válvula de alimentación | 3.3V±0,1V VDC |
| Consumo típico de energía | 0.7W |
| Medición de la temperatura | |
| Rango de temperatura de funcionamiento | -10°C~+50°C |
| Rango de medición de la temperatura | -20°C~+150°C, 0°C~550°C; soporte de personalización y expansión |
| Precisión de la medición de la temperatura | Más de ±3°C o ±3% (@23°C±3°C) |
| Medición regional de la temperatura | Valor máximo, mínimo y medio de la temperatura regional de salida |
| El SDK | Soporte para Windows/Linux/ARM; Análisis de flujo de video y conversión de gris a temperatura |
| Características físicas | |
| Tamaño (mm) | 21×22.3×27.3 (con lente de 9.1 mm) |
| Peso | 20.8g±1.5g (con lente de 9.1mm) |
| Adaptabilidad al medio ambiente | |
| Temperatura de funcionamiento | -40°C~+70°C |
| Temperatura de almacenamiento | -45°C~+85°C |
| Humedad | 5% a 95%, no condensante |
| Vibración | 5.35 gramos, 3 Ejes |
| El choque | Onda de medio seno, 40g/11ms, 3 Ejes 6 Dirección |
| Certificados | El objetivo de la presente Directiva es: |
| Optica | |
| Lentes opcionales | Enfoque fijo atérmico: 9,1 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL612/R puede integrarse en cargas útiles de UAV y dispositivos portátiles, de modo que se utiliza ampliamente en los campos deMantenimiento predictivo, inspección fotovoltaica, protección del medio ambiente, investigación científica, fotografía aérea, investigación policial, ayuda y rescate, prevención de incendios forestales, seguridad urbana, etc..
Servicio estandarizado
Documentación completa: manuales del producto, guías de instalación y referencias de selección.
Asistencia en desarrollo y pruebas: Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros facilitados.
Advanced Developer Toolkit: SDK, API, algoritmos y herramientas de depuración para una integración profunda.
Apoyo técnico remoto: soporte 24/7 respuesta rápida y resolución oportuna de problemas críticos.
Garantía: piezas originales y estricto cumplimiento del proceso para restablecer un rendimiento óptimo.
Preguntas frecuentes
1¿En qué industrias pueden utilizarse los detectores infrarrojos/núcleos de cámaras térmicas?
Los detectores infrarrojos micro / núcleos de cámaras térmicas se utilizan ampliamente en muchas industrias como:
- Termografía: mantenimiento de energía, visión artificial, climatización de edificios, metalurgia petroquímica, mantenimiento predictivo, prevención de epidemias
- Seguridad y seguimiento: ciudad segura, seguimiento de infraestructuras, seguridad fronteriza, cruceros marítimos, seguridad minera
- Combate de incendios y rescate: prevención de incendios forestales, prevención de incendios, búsqueda y rescate
- Carga útil de los UAV: inspección de equipos, aplicación de la ley y rescate, aplicación de extinción de incendios, observación de animales
- Visión personal: Ocio al aire libre, observación de animales, patrulla de aplicación
- ADAS: Conducción autónoma, sistema avanzado de asistencia al conductor, vehículos especiales
- AIoT: hogar inteligente, hardware inteligente, cuidado inteligente, robots
- Otros: Sistema de visión de vuelo mejorado, detección de gases, agricultura y pastoreo, investigación científica.
