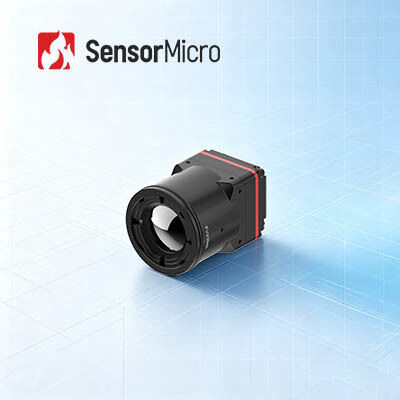

Módulo térmico LWIR sin enfriar con resolución 1280x1024 y microbolómetro VOx de pitch de píxeles de 8 μm
| Lugar de origen | Porcelana |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | iTL1208 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Consumo de energía | 1W | Rango espectral | 8~14μm |
|---|---|---|---|
| Paso de píxeles | 8μm | NETD típico | ≤30mK |
| Resolución | 1280x1024 | Velocidad de fotogramas | 25/30 Hz |
| Resaltar | Módulo termal sin enfriar de los abejones LWIR,Módulo termal de Microbolometer LWIR de la voz,Base termal 12uM de la cámara de LWIR |
||
Descripción de producto
Módulo térmico LWIR sin enfriar con microbolómetro VOx de 1280x1024/8μm
Resumen del producto
Diseñado para reducir el ciclo de I + D y la dificultad de integración, el iTL1208 es un núcleo de cámara infrarroja de megapixel plug-and-play optimizado para un rápido desarrollo integrado.6×34.5 mm, 35.7 g con lente de 12 mm) adopta un detector infrarrojo de alta resolución de 8 μm 1280 × 1024 y mantiene un NETD bajo de 30 mK para una salida estable de alta calidad.
Simplificamos todo el flujo de trabajo de integración: existen múltiples opciones de lentes ópticas intercambiables para satisfacer las diferentes demandas de ángulo de visión del campo;La interfaz MIPI CSI garantiza la transmisión de vídeo de alta velocidad; tanto los datos térmicos originales RAW como la salida de datos codificados YUV apoyan el desarrollo de algoritmos secundarios.Los usuarios pueden configurar todos los parámetros de la cámara convenientemente a través del puerto serie estándar o el control del bus I2CEl mejor núcleo térmico rentable para equipos de ingenieros que desarrollan productos finales de imágenes térmicas portátiles y móviles.
Principales características
Diseño extremadamente ligero
- Tamaño compacto de 22,6 × 22,6 × 34,5 mm y peso de 34,5 g (incluida una lente de 12 mm)
- Entre los niveles de integración más altos de su clase
Alta sensibilidad, detección precisa
- Tamaño de píxel ultrapequeño de 8 μm con resolución de 1280 × 1024, que ofrece detalles finos e imágenes claras
- NETD típica ≤ 30mK, que permite la detección fiable de diferencias sutiles de temperatura
Desarrollo simplificado, integración rápida
- Varias opciones de lentes ópticas disponibles para satisfacer diversos requisitos de aplicación
- Apoya la interfaz de salida de imagen MIPI CSI
- Fuente de datos de imagen RAW y YUV, con control por puerto serial/I2C
Especificaciones del producto
| Modelo | ITL1208 |
|---|---|
| Indicadores de los detectores de IR | Materiales sensibles: VOx |
| Resolución: 1280×1024 | |
| Tamaño de los píxeles: 8μm | |
| Respuesta espectral: 8 μm ~ 14 μm | |
| DENT típico: ≤ 30mK | |
| Procesamiento de imágenes | Tasa de fotogramas digitales: 25/30Hz |
| Tiempo de arranque: ≤ 6 s | |
| Vídeo digital: RAW/YUV | |
| Los datos de los datos de los Estados miembros de la Unión Europea se publicarán en el Diario Oficial de la Unión Europea. | |
| Muestra de imagen | 10 Tipos (blanco caliente/lava/rojo de hierro/hierro caliente/médico/ártico/arcoiris 1/arcoiris 2/tinta/negro caliente) |
| Software para PC | Software para PC: Control del módulo y visualización de vídeo |
| Eléctrico | Interfaz externa estándar: 34Pin_Connector Interfaz: BP04SD-34-0065-R0 |
| Interfaz de comunicación: TTL-232/I2C | |
| Interfaz de vídeo digital: MIPI-CSI | |
| Válvula de alimentación: 4,5-5,5 V | |
| Consumo típico de energía | 1W |
| Mecánica - Tamaño (incluida la lente) | Con lente de 5 mm: 22,6 mm × 22,6 mm × 50 mm (diámetro exterior de la lente Φ37 mm) |
| Con lente de 10 mm: 22,6 mm × 22,6 mm × 45,3 mm (diámetro exterior de la lente Φ33 mm) | |
| Con lente de 12 mm: 22,6 mm × 22,6 mm × 34,5 mm (diámetro exterior de la lente Φ26,6 mm) | |
| Con lente de 17 mm: 22,6 mm × 22,6 mm × 35,4 mm (diámetro exterior de la lente Φ27 mm) | |
| Con lente de 25 mm: 22,6 mm × 22,6 mm × 44,2 mm (diámetro exterior de la lente Φ33 mm) | |
| Con lente de 35 mm: 22,6 mm × 22,6 mm × 50,9 mm (diámetro exterior de la lente Φ43,2 mm) | |
| Mecánica - Peso (incluida la lente) | 85.5±4.5 g (con lente de 5 mm) |
| 70.5±3.6 g (con lente de 10 mm) | |
| 35.7 ± 2 g (con lente de 12 mm) | |
| 40.7±2,1 g (con lente de 17 mm) | |
| 71.0±3,6 g (con lente de 25 mm) | |
| 110±5,5 g (con lente de 35 mm) | |
| Adaptabilidad al medio ambiente | Temperatura de funcionamiento: -40°C~+70°C |
| Temperatura de almacenamiento: -45°C~+85°C | |
| Humedad: 5% a 95%, no condensante | |
| Vibración: 5,35 gramos, vibración aleatoria, 3 ejes | |
| Impacto: onda sinusoidal media, 40 g/11 ms, dirección de impacto X eje, 3 veces | |
| Certificación | El objetivo de la presente Directiva es: |
| Lentes ópticas | Foro fijo Atermal: 5/10/12/17/25/35 mm |
Aplicaciones industriales
El módulo de imágenes térmicas iTL1208 se puede utilizar en los campos de lucha contra incendios forestales, mantenimiento de la energía, inspección fotovoltaica, monitoreo de seguridad, dispositivos portátiles, dispositivos portátiles, etc.
Servicio estandarizado
- Documentación completa:Manuales del producto, guías de instalación y referencias de selección.
- Asistencia en desarrollo y ensayos:Pruebas integradas de muestras, evaluación del rendimiento y verificación de parámetros se han hecho fáciles.
- Kit de herramientas para desarrolladores avanzados:SDK, API, algoritmos y herramientas de depuración para una integración profunda.
- Apoyo técnico a distancia:Soporte 24/7 - respuesta rápida y resolución oportuna para problemas críticos.
- Garantización:Partes originales y estricta adherencia al proceso para restaurar el rendimiento óptimo.
Preguntas frecuentes
¿En qué industrias pueden utilizarse los detectores infrarrojos/núcleos de cámaras térmicas?
Los detectores infrarrojos micro / núcleos de cámaras térmicas se utilizan ampliamente en muchas industrias como:
- Temografía: Mantenimiento de energía, visión artificial, climatización de edificios, metalurgia petroquímica, mantenimiento predictivo, prevención de epidemias
- Seguridad y seguimiento: Ciudad segura, seguimiento de infraestructuras, seguridad fronteriza, cruceros marítimos, seguridad minera
- Combate de incendios y rescate: prevención de incendios forestales, prevención de incendios, búsqueda y rescate
- Visión personal: Ocio al aire libre, observación de animales, patrulla de cumplimiento
- ADAS: Conducción autónoma, sistema avanzado de asistencia al conductor, vehículos especiales
- AIoT: hogar inteligente, hardware inteligente, cuidado inteligente, robots
- Otros: Sistema mejorado de visión en vuelo, detección de gases, agricultura y pastoreo, investigación científica
