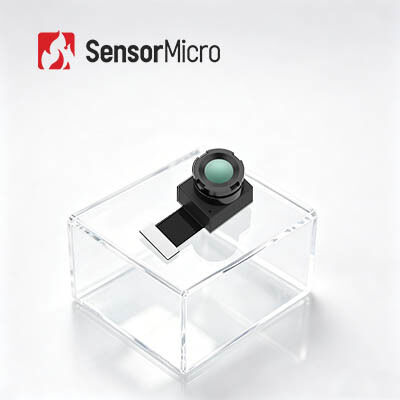

256x192 Resolución 12μm Pixel Pitch Focus Módulo de cámara térmica LWIR libre para termografía
| Lugar de origen | Provincia de Wuhan, Hubei, China |
|---|---|
| Nombre de la marca | SensorMicro |
| Certificación | ISO9001:2015; RoHS; Reach |
| Número de modelo | timo212 |
| Cantidad de orden mínima | 1 pedazo |
| Precio | Negociable |
| Condiciones de pago | T/T |
Datos del producto
| Resolución | 256x192 | Datos de salida | 14 bits en bruto |
|---|---|---|---|
| Rango espectral | 8~14μm | Paso de píxeles | 12 μm |
| Modo de enfoque | Enfoque libre | Velocidad de fotogramas | Termografía: 25 Hz, Imágenes: 50 Hz |
| Resaltar | base termal del módulo de la cámara 256x192,Base termal del módulo de la cámara de LWIR,base termal sin enfriar de la cámara 12uM |
||
Descripción de producto
base termal del módulo de la cámara de 256x192/12μm LWIR sin enfriar para la termografía
Descripción general del producto
El módulo de imágenes IR no refrigerado TIMO212, también conocido como módulo térmico no refrigerado, tiene capacidad radiométrica y presenta una funcionalidad de medición de temperatura infrarroja sin contacto. Incorpora un detector de infrarrojos de paquete de nivel de oblea (WLP) excepcionalmente pequeño de 256x192/12 μm que captura el espectro infrarrojo de onda larga (LWIR) que oscila entre 8 y 14 μm.
Utilizando la tecnología WLP, el módulo de cámara infrarroja TIMO212 logra una estructura ultracompacta y un peso liviano al tiempo que ofrece mayor sensibilidad y calidad de imagen superior a un precio asequible, lo que permite a los clientes seleccionar la configuración más adecuada para sus requisitos específicos.
Como proveedor líder de detectores de infrarrojos térmicos no refrigerados y módulos de sensores térmicos, SensorMicro ofrece a sus clientes diversas soluciones de imágenes térmicas infrarrojas maduras y estables. Los módulos de cámara termográfica desarrollados por SensorMicro están diseñados para una fácil integración en productos terminales y reducen significativamente los costos para el cliente.
Características principales
- Módulo ultraminiatura con optimización SWaP-C definitiva
- Detector empaquetado a nivel de oblea + óptica a nivel de oblea + obturador de válvula microelectromagnética
- El módulo térmico infrarrojo más pequeño, que permite una funcionalidad básica de imágenes térmicas con la máxima rentabilidad.
- Tamaño compacto, liviano y de bajo consumo de energía, ideal para integración en dispositivos en miniatura
- Opciones ópticas flexibles, medición de temperatura precisa
- Múltiples opciones de lentes disponibles, incluidas gran angular y teleobjetivo, para satisfacer diversas necesidades de aplicaciones
- Medición de temperatura de alta precisión con una precisión de hasta ±2°C; admite monitoreo de temperatura regional y de fotograma completo
- Fácil integración, rápido desarrollo
- Admite interfaz de imagen DVP, compatible con varias plataformas integradas
- Cumple con los estándares ambientales RoHS 2.0
Especificaciones del producto
| Modelo | timo212 |
|---|---|
| Resolución | 256×192 |
| Tamaño de píxel | 12 μm |
| Respuesta espectral | 8-14 μm |
| Modo de enfoque | Enfoque libre |
| Lente (HFOV/FL) | 17,5°/10 mm | 25°/7mm | 56°/3,2 mm | 90°/2,1 mm |
| Peso (gramos) | 5,1±0,4 | 4,4±0,4 | 2±0,2 | 4,8±0,4 |
| Tamaño (mm, sin FPC) | 16×14×18 | 16×14×14,6 | 14×12×9,8 | 16×14×15,6 |
| Número de PIN | 40PIN |
| Datos de salida | 14 bits sin formato |
| Velocidad de fotogramas | Termografía: 25 Hz, Imágenes: 50 Hz |
| Rango de medición de temperatura | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| Precisión de medición de temperatura | Mayor de ±2℃ / ±2% |
| Temperatura de funcionamiento | -20℃~+60℃ |
| Humedad | 5%~85% |
| Temperatura de almacenamiento | -45℃~+85℃ |
| Proceso de dar un título | RoHS 2.0 / Alcance |
Aplicaciones industriales
El módulo de imágenes térmicas TIMO212 se usa ampliamente en muchas áreas, incluidas termografía, hardware inteligente, edificios inteligentes, hogares inteligentes, AIoT y más.
Detectores IR refrigerados y no refrigerados
- Alta sensibilidad y excelente rendimiento.
- Tecnología líder mundial en la industria del infrarrojo
- Varios detectores de infrarrojos disponibles: detectores de infrarrojos refrigerados y no refrigerados en diferentes formatos y tamaños de píxeles
- Producción en volumen para garantizar una entrega rápida: tres líneas de producción con capacidad de producción anual de hasta millones de detectores
Preguntas frecuentes
1. ¿Qué es el pseudocolor?
El pseudocolor, también llamado color falso, transforma la distribución térmica de los objetos en imágenes visuales a través del sistema de imágenes térmicas infrarrojas, que se muestran en el monitor en nivel de grises o pseudocolor. Esto permite la visualización de la distribución de temperatura entre objetos. Para facilitar el análisis de las imágenes térmicas, se representan mediante colores falsos que corresponden a diferencias de temperatura.
2. ¿Cuántas opciones de pseudocolor puede ofrecer el módulo de imágenes térmicas SensorMicro?
El módulo admite múltiples paletas de pseudocolores que incluyen: White Hot, Lava, Ironbow, Hot Iron, Medical, Arctic, Rainbow1, Rainbow2 y Red Hot.
